Гибкая колонна бурильных труб

Гибкая колонна бурильных труб

Иллюстрации

Показать все

Реферат



Изобретение относится к буровой технике. Цель - расширение области применения . Колонна содержит внутренние трубы (Т) 1 с шарнирными соединениями 2, наружные Т 4 и yse. i фиксации Т 1 и 4 относительно друг друга. Вынолнены Т 1 и 4 в виде секций Т с шарнирными соединениями 5. Узел выполнен в виде установленны.х с возможностью взаимодействия между собой при смещенном положении шарниров Т 1 и 4 наклонных выступов 7 и 8 соответственно с опорной торцовой поверхностью 19 на Т 1 и ответной поверхностью 10 на внутренней стенке Т 4. При спуске поверхность 10 упирается в поверхность 9. В этом случае оси шарнирных соединений 2 и 5 совпадают, труба может изгибаться по совпадающим осям шарниров соединений 2 и 5 и ее можно подавать на барабан. Станок должен иметь два элеватора для Т 1 и Т 4. 8 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

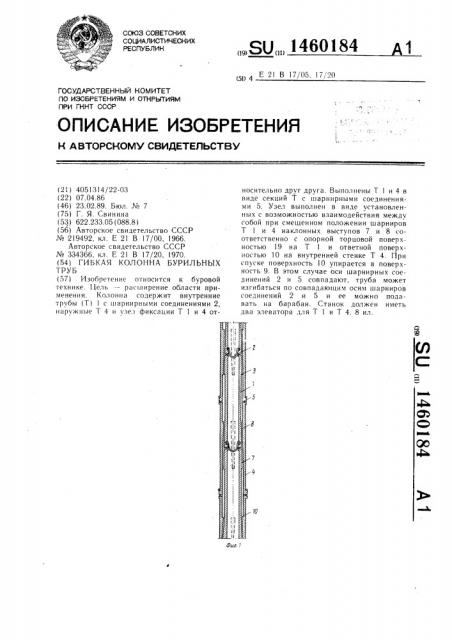

„„ЯЦ„„1460184 (51) 4 Е 21 В 17/05, 17/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЬП"ИЯМ

ПРИ ГКНТ СССР (21) 4051314/22-03 (22) 07.04.86 (46) 23.02.89. Бюл. ¹ 7 (75) Г. Я. Свинина (53) 622.233.05 (088.8) (56) Авторское свидетельство СССР № 219492, кл. E 21 В 17/00, 1966, Авторское свидетельство СССР № 334366, кл. E 21 В 17/20, 1970. (54) ГИБКАЯ КОЛОННА БУРИЛЪНЫХ

ТРУБ (57) Изобретение относится к буровой технике. Цель — расширение области применения. Колонна содержит внутренние трубы (Т) 1 с шарнирными соединениями 2, наружные Т 4 и узел фиксации Т 1 и 4 относительно друг друга. Выполнены Т 1 и 4 в виде секций Т с шарнирными соединениями 5. Узел выполнен в виде установленных с возможностью взаимодействия между собой при смещенном положении шарниров

Т 1 и 4 наклонных выступов 7 и 8 соответственно с опорной торцовой поверхностью 19 на Т и ответной поверхностью 10 на внутренней стенке Т 4. При спуске поверхность 10 упирается в поверхность 9. В этом случае оси шарнирных соединений 2 и 5 совпадают, труба может изгибаться по совпадаюгцим осям шарниров соединений 2 и 5 и ее можно подавать на барабан. Станок должен иметь два элеватора для Т 1 и Т 4. 8 ил.

1460184

Изобретение относится к буровой технике.

Цель изобретения — расширение области применения гибких буровых труб.

На фиг. 1 изображены гибкие буровые трубы в жестком рабочем положении, разрез; на фиг. 2 — то же, в гибком транспортном положении; на фиг. 3 — шарниры внутренних труб; на фиг. 4 — то же, разрез; на фиг. 5 — шарнир наружных труб; на фиг. 6 — то же, разрез;

10 на фиг. 7 — гибкая колонна бурильных труб в процессе спуско-подъемных операций; общий вид; на фиг. 8 — резьбовые соединения внутренних и наружных буровых труб, разрез. 15

Гибкая колонна бурильных труб содержит секции внутренних труб 1 с шарнирными соединениями 2 и соединительными элементами 3, например резьбовыми, а также секции наружных труб 4 с шарнирными соединениями 5 и соединительными 20 элементами 6, например резьбовыми. Внутренние и наружные трубы имеют узел их относительной фиксации, выполненный в виде наклонных выступов 7 и 8, соответственно с опорной торцовой поверхностью 9 на внутренней трубе и ответной им поверхностью 10 на внутренней стенке наружных труб, расположенных с возможностью взаимодействия между собой при смещенном положении шарниров 2 и 5.

В процессе бурения гибкая колонна бурильных труб находится в жестком положении. При этом торцовый выступ 7 внутренней трубы входит в зацепление с канавкой ответной поверхности 8 и крутящий момент таким образом передается с внутренней трубы на наружную и наоборот, равномерно распределяя нагрузку по всей трубе и щадя шарниры 2 и 5.

При осуществлении спуска — подъема (фиг. 2) опорная торцовая поверхность 10 наружной трубы упирается в опорную торцовую поверхность 9 внутренней трубы. В этом случае оси шарниров внутренних и наружных труб совпадают. Труба может изгибаться по совпадающим осям шарниров и ее можно подавать на барабан (фиг. 7).

Буровой станок должен иметь два элеватора для наружных и внутренних труб.

Когда колонну поднимают, держа за внутренние трубы, она сохраняет жесткое положение. Когда буровую колонну поднимают, держа за наружные трубы, наружные трубы поднимаются относительно внутренних до упора конусных выступов и колонна приобретает гибкое транспортное положение. Примерная длина одной трубы составляет 5 м.

Формула изобретения

Гибкая колонна бурильных труб, содержащая внутренние трубы с шарнирными соединениями, наружные трубы и узел фиксации труб относительно друг друга, отличающаяся тем, что, с целью расширения области применения, наружные трубы выполнены в виде секций труб с шарнирными соединениями, а узел фиксации — в виде установленных с возможностью взаимодействия между собой при смещенном положении шарниров наружной и внутренней труб наклонных выступов с опорной торцовой поверхностью, расположенных на внутренних трубах, и ответных поверхностей на внутренней стенке наружных труб.
