Реферат



Класс 421, 3„

Юв 146Î84

СССР

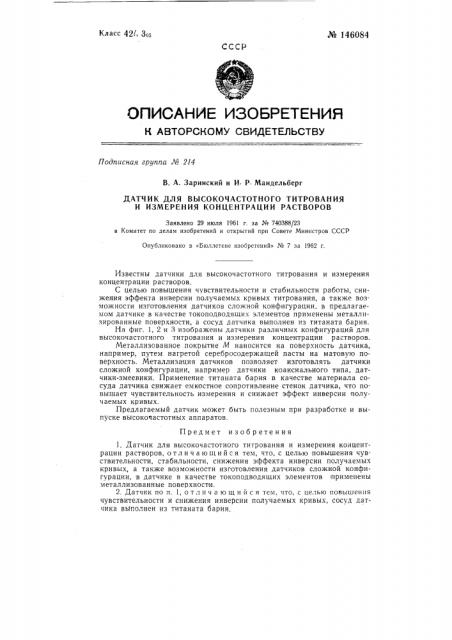

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Подписная группа М 214

В. А. Заринский и И P Мандельберг

ДАТЧИК ДЛЯ ВЫСОКОЧАСТОТНОГО ТИТРОВАНИЯ

И ИЗМЕРЕНИЯ КОНЦЕНТРАЦИИ РАСТВОРОВ

Заявлено 29 июля 1961 г. за Ха 740388/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 7 за 1962 г.

Известны датчики для высокочастотного титрования и измерения концентрации растворов, С целью повышения чувствительности и стабильности работы, снижения эффекта инверсии получаемых кривых титрования, а также возможности изготовления датчиков сложной конфигурации, в предлагаемом датчике в качестве токоподводящих элементов применены металлизированные поверхности, а сосуд датчика выполнен из титаната бария.

На фиг. 1, 2 и 3 изображены датчики различных конфигураций для высокочастотного титрования и измерения концентрации растворов.

Металлизованное покрытие 1И наносится на поверхность датчика, например, путем нагретой серебросодержащей пасты на матовую поверхность. Металлизация датчиков позволяет изготовлять датчики сложной конфигурации, например датчики коаксиального типа, датчики-змеевики. Применение титаната бария в качестве материала сосуда датчика снижает емкостное сопротивление стенок датчика, что повышает чувствительность измерения и снижает эффект инверсии получаемых кривых.

Предлагаемый датчик может быть полезным при разработке и выпуске высокочастотных аппаратов.

Предмет изобретения

1. Датчик для высокочастотного титрования и измерения концентрации растворов, отличающийся тем, что, с целью повышения чувствительности, стабильности, снижения эффекта инверсии получаемых кривых, а также возможности изготовления датчиков сложной конфигурации, в датчике в качестве токоподводящих элементов применены металлизованные поверхности.

2. Датчик по п, 1, о тл и ч а ю шийся тем, что, с целью повышения чувствительности и снижения инверсии получаемых кривых, сосуд датчика вь1полнен из титаната бария. № 146084

Фиг1

Фиа 2
