Многоканальный суммирующий расходомер

Многоканальный суммирующий расходомер

Иллюстрации

Показать все

Реферат



Изобретение относится к системам измерения ра.рхода жидкостри в pas ветвлеиных трувдароводах к обеспечи вает повьппение достоверности информации о величине суммарного расхода при отказе измерительного канала, В случае отказа измерительного канала,- а также при увеличении его погрешности измерения больше предельно допустимой , например первого, на шлходе соответствукяцего блока сравнения 9 или 20 в зависимости от того, уменьшился или увеличился выходной сигнал, формируется сигнал, который форм1 рует на элементе ИЛИ 25 сигнал запирающий ключ 31 и через инвертор 28 открьгоающий ключ 34. В результате первый вход устройства 3-7 суммирования и масштабирования отключается .от измерительного канала 1 и подключает- - ся к выходу блока 13 масштабирования , на выходе которого формируется сигнал, равный сигналу исправного измерительного канала 1. Аналогично работает расходомер при увеличении погрешности второго и третьего изме- i рителыгых каналов. 1 ил. (Л С

СОЮЗ СОВЕТСКИХ

СаЭ1АЛИСТИЧЕОНИК

РЕСПИЬЛИК

А1

09l (и) (51) g G 01 F 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

° ЮВ

APjl fHHT СССР

М 1

1, ) .1-

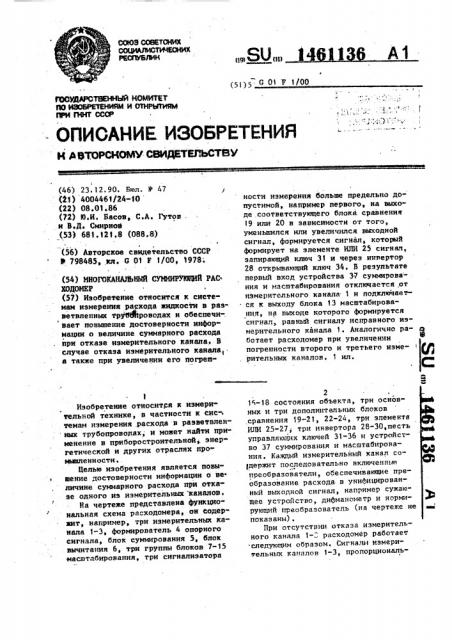

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А 5 ГОРСКОМУ СВИДЕТЕЛЬСТВУ

I (46) 23. I 2. 90. Бюл. Ф 47 (21) 4004461/24-10 (22) 08.01.86 (72) Ю.И. Басов, С.А. Гутови.В.Д. Смирнов (53) 681.121.8 (088.8) (56) Авторское свидетельство СССР

Ф 798485, кл. 0 01 F 1/00, l978; (54) ИНОГОЕАНАЛЬНЫЙ СУИИИРУЮЩНЙ РАС

ХОДОИЕР (57) Изобретение относится к системам измерения расхода жидкости в раз.ветвленных труеЮ1роводах н обеспечи-. вает повышение достоверности инфор" нации о величине суммарного расхода при отказе измерительного канала. В случае отказа измерительного канала, а также при увеличении его погреш1

Изобретение относится к измерительной технике, в частности к сис". темам измерения, расхода в разветвлен ных трубопроводах, и может найти применение в приборостроительной, энергетической и других отраслях промьашенности..

Целью изобретения является повы° шение достоверности информации о ве личине суммарного расхода при отказе одного иэ измерительных каналов.

На чертеже представлена функциональная схема расходомера, он содержит, например, три измерительных канала 1-3, формирователь 4 опорного сигнала, блок суммирования 5, блок вычитания 6, три группы блоков 7-15 масштабирования, три сигналиэатора нос и измерения больше предельно допустимой, например первого, на выходе соответствующего блока сравнения

19 или 20 в зависимости от того, уменьшился или увеличился вьыодной сигнал, формируется сигнал, который формирует на элементе ИЛИ 25 сигнал, запирающий ключ 31 и через иннертор

28 открывающий ключ 34. В результате первый вход устройства 37 суммирования и масштабирования отключается .от измерительного канала. 1 и подключает. ся к выходу блока 13 масштабирования, на выходе которого формируется сигнал, равный сигналу исправного иэ" мерительного канала 1. Аналогично ра- а ботает расходомер прн увеличении погрешности второго н третьего изме, рительных каналов. 1 ил.

1 -18 состояния объекта, три основных и три дополнительных блоков ,сравнения 19-21, 22-74, три элемента

ИЛИ 25-77; три инвертора 28-30,шесть управляюпу х ключей 31-36 и устройство 37 суммирования и масштабнронания. Каждый измерительный канал со1держит последовательно включенные преобразователи, обеспечивающие преобразование расхода в унифицированный выходной сигнал, например сужающее устройство, днфманометр и норми» рующий преобразователь (на чертеже не показаны).

При отсутствии откаэа измерительного канала 1-" расходомер работает следующим образом. Сигналы измерительных каналов 1-3, пропорциональ61136 ные величинам измеряемого расхода и используемые для определения расхода по отдельным трубопроводам, поступают через замкнутые ключи 31-33 на вход устройства 37,суммирования и масштабирования, íà вьмоде котарого формируется выходной сигнал расходо-. мера, пропорциональный величине суммарного .расхода.,Одновременно сигнал с каждого канала 1-3 поступает на второй вход каждой пары блоков сравнения 19-24, на третьи входы которьм поступают сигналы с выходов блоков масштабирования 7-12. На входы бло- . ков масштабирования 7-9 поступает выходной сигнал блока суммирования 5, а на входы блоков масштабирования 1012 . — выходной сигнал. с блока вычитания 6; На входы блоков 5 и 6 сум" мирования и вычитания поступают выходные сигналы формирователя 4 опорного сигнала и устройства 37 суммирования и масштабирования. При этом на выходе каждого блока масштабирования 7-9 формируется сигнал; равный

U ; + K;U а на выходе каждого блока

10-12 масштабирования — сигнал,равный U<, ". 1(;U (U< ° - выходной сигнал -го измерительного канала,0 „ вьмодной сигнал источника опорного сигнала 4, пропорциональный макси.мально допустимому увеличению погрешности измерительных каналов 1-3. Величина U определяется нормированным значением погрешности измерительных каналов и величиной нестабильности коэффициентов распределе" ния расхода по трубопроводам. К, коэффициент передачи устройств масштабирования, соответствующих х"му измерительному каналу).

Если погрешность каждого измери-, тельного канала не превышает величины К;U,„ òî на входе каждого элемента ИЛИ 25-2? Формируется сигнал низкого уровня. На выходах элементов

ИЛИ 25-27, формируется сигнал, открывающий ключи 31-33, соединяющие выходы измерительных каналов 1-3 с входами устройства 37 суммирования и масштабирования. Сигналы с элемен" тов ИЗИ 25-2? поступают также на входы инверторов 28-30, выходиые сиг налы которых закрывают ключи 34-36, 1 при этом выходные сигналы третьей группы бпоков 13-15 масштабирования не поступают на входы устройства 37 суммирования и масштабирования.

При увеличении погрешности, любого измерительного канала, например 1, при котором выходной сигнал этого канала изменяется на величину большую

К; U „, на выходе одного из блоков

19,20 в зависимости от того, уменьшился или увеличился выходной сигнал, формируется сигнал высокого уровня, а на вьглодах блоков 21-24 сохраняется сигнал низкого уровня. Нри этом на выходе элемента ИЛИ 25 формирует10 ся сигнал, запирающий ключ 31; à па выходе инвертора 28 - сигнал, открывающий ключ 34. Первый вход устройства 37 суммирования и масштабирования отключается от измерительного канала 1 и подключается к выходу блока 13 масштабирования, на выходе которого Формируется сигнал, равный сигналу исправного канала 1.

Аналогичным образом расходомер работает при увеличении погрешности второго и третьего измерительных каналов. ф о р м у л а и з о б р е т е н и я

Многоканальный суммирующий расхоЗО домер, содержащий п измерительных каналов, п основных блоков сравнения, и сигналиэаторов состояния, 2п ключей, формирователь опорного сигнала и устройство суммирования и масштабирования, к входам которого подключены попарно 2п ключей, причем информационные входы п ключей и и блоков сравнения подключены к соответствующим измерительным каналам, а

40 управляющие входы и блоков сравнения подключены к выходам соотввтствующих сигнализаторов состояния, отличающийся тем, что, с целью пбвышения достоверности ин46 формации о величине суммарного расхода при отказе измерительного канала, в него введены блск суммирования, блок вычитания, трн группы из и блоков масштабирования, и дополни о тельных блоков сравнения,,п элементов ИЛИ и и инверторов, причем вьмод формирователя опорного сигнала соединен с одним из входов блока суммирования и вычитания„ вторые входы

55 которьм соединены с вьмодом устройства суммирования и -масштабирования, выходы блоков суммирования и вычита° ния соединены с входами каждого из и блоков масштабирования первой и вто146 t

Составитель Б. Кузнецов

Редактор Е. Полионова Техред A. Кравчук Корректор Л. Патай

Заказ 4332 Тираж 548 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 0-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,!01 рой группы соответственно, выходьг которых подключены к второму информативному входу основных и дополни-. тельных блоков сравнения, выходы каждых двух блоков сравнения соеди,нены с входами п элементов ИЛИ, выходы которых соединены с управлякпцими входами первых и ключей непосредственно, а вторых п ключей через ин- 1О

136 6 верторы, входы и масштабирования третьей группы подключены к выходу устройства суммирования и масштабирования, а их выходы — к информативным входам вторых и ключей, при этом первые информативные .входы и дополнительных блоков сравнения подключены к соответствующим измерительным каналам параллельно основным.
