Устройство для уборки корнеплодов и лука

Устройство для уборки корнеплодов и лука

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - снижение потерь убираемой культзфы. Устройство содержит встречно вращающиеся лопастные бите- . ры 3 и 4, установленные над лемехом 2, и транспортер 5. Задний битер 4 выполнен меньшего диаметра, а его лопасти 7 отклонены в сторону, обратную направлению вращения битера, В процессе работы подкопанные лемехом 2 луковицы захватываются за перо лопастями 6 и 7 битеров 3 и 4 и выдергиваются из почвы. При этом отклоненные назад лопасти 7 устраняют перекусьюание пера в зоне его защемления и обеспечивают плавную передачу луковиц на транспортер 5 1 з.п.ф-лы 1 ил о ш (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 А 01 D 27 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и A BTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4264461/30-15 (22) 15.06.87 (46) 28.02.89. Бюп. ¹ 8 (71) Пензенский сельскохозяйственный институт (72) Н.П. Ларюшин и К.З. Кухмазов (53) 631. 358. 4 (088. 8) (56) Патент США № 3641753, кл. А 01 D 45/00, 1970.

Авторское свидетельство СССР

9 1342449. по заявке № 4049845/30-15/052307, А 01 D 27/04 от 07.04.86 r., по которой принято положительное решение, (54) УСТРОЙСТВО ДЛЯ УБОРКИ КОРНЕПЛОДОВ И ЛУКА (57) Изобретение относится к сельскоÄÄSUÄÄ 1461384 А1 хозяйственному машиностроению. Цель изобретения — снижение потерь убираемой культуры. Устройство содержит встречно вращающиеся лопастные бите- . ры 3 и 4, установленные над лемехом 2, и транспортер 5. Задний битер 4 выполнен меньшего диаметра, а его лопасти 7 отклонены в сторону, обратную направлению вращения битера.

В процессе работы подкопанные лемехом 2 луковицы захватываются за перо лопастями 6 и 7 битеров 3 и 4 и выдергиваются из почвы. При этом отклоненные назад лопасти 7 устраняют перекусывание пера в зоне его защемпения и обеспечивают плавную передачу луковиц на транспортер 5. 1 s,ï.ô-лы

1 ил.

1461384

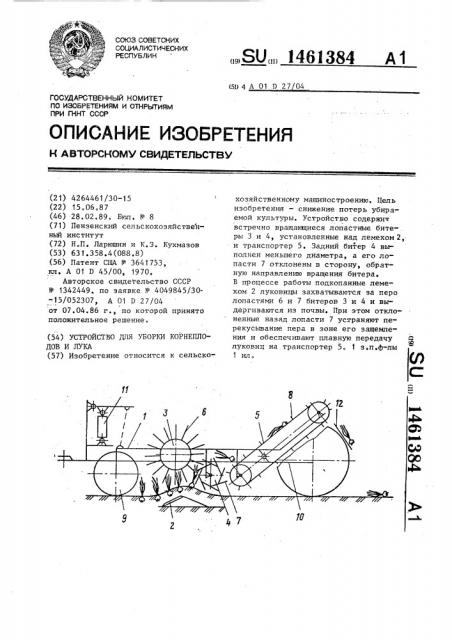

На чертеже схематично изображено устройство для уборки корнеплодов и лука.

Формула изобретения

Составитель В. Щукин

Редактор M. Недолуженко Техред Л. Сердюкова Корректор О. Кравцова

Заказ 613/1 Тираж 618 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1130 5, Москва, 3-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,!01

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для уборки корнеплодов и лука ° .5

Цель изобретения — снижение потерь убираемой культуры.

Устройство содержит раму 1, на которой смонтированы лемех 2, размещенные над ним встречно вращающиеся передний 3 и задний 4 битеры и транспортер 5. Передний битер 3 выполнен в виде барабана с радиально закрепленными эластичными лопастями б, Задний битер 4 имеет аналогичную конструк- 20 цию, однако выполнен меньшего диаметра по наружным концам лопастей 7, при этом последние отклонены в сторону, обратную направлению вращения битера 4. На полотне транспортера 5 закреплены эластичные скребки 8, вза имодействующие с лопастями 7 или установленные по отношению к ним с зазором, не превышающим минимальный размер убираемой культуры. В схеме уборочного агрегата рама 1 оборудована копирующими колесами 9 и присоединена к несущему брусу 10 посредством шарнира и гидроцилиндра 11 подьема ее передней части в транспортное положение, За транспортером 5 смонти1 рованы скатные лотки 12 для укладки корнеклубнеплодов в валок.

Устройство работает следующим образом.

При движении машины вдоль, например, широкополосных посевов лука лемех 2 вырезает пласт, нарушая корневую связь луковиц с почвой, и транспортирует его назад. В момент схода пласта с лемеха 2 лопасти 6 и 7 соответственно битеров 3 и 4 защемляют перо луковиц и выдергивают их из пласта. При этом отклоненные назад лопасти 7 устраняют перекусывание пера луковиц в зоне их защемления и обеспечивают плавную передачу на транснортер 5. Скребки 8 последнего, взаимодействуя с лопастями 7, снижают потери убираемой культуры.

1. Устройство для уборки корнеплодов и лука, содержащее встречно вращающиеся лопастные битеры, передний из которых установлен над лемехом, а задний за ним, и транспортер, о т л и ч а ю щ е е с я тем, что, с целью снижения потерь убираемой культуры, задний битер выполнен мень- шего диаметра по наружным концам лопас- тей, при этом последние отклонены в сторону, обратную направлению вращения битера.

2. Устройство по п., 1, о т л ич а ю щ е е с я тем, что полотно транспортера снабжено эластичными скребками, взаимодействующими с лопастями заднего битера.
