Реферат



Изобретение относится к медицинской те.хнике для введения лекарственных и диагностических средств и забора различных сред из организ.ма. С целью обеспечения контроля за гомеостазом при искусственном кровообращении органа канюля представляет собой эластичные трубки, располагающиеся одна в другой, с уплотняющими баллонами и капиллярными трубками. Баллоны расположены на дистальном конце канюли на трубках различных диаметров. Рабочий конец внутренней трубки выходит за пределы рабочего конца наружной трубки, наружная трубка имеет баллон с воздуховодом . Изобретение позволяет повысить эффективность диагностическп -о и лечебного процесса. 3 ил.

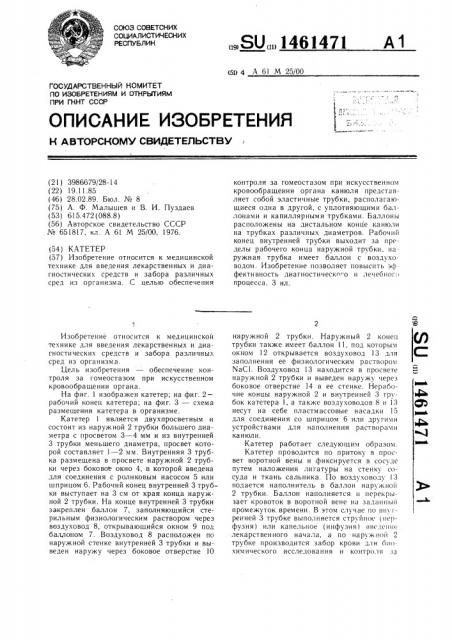

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

„„SU„„1461471 (51) 4 А 61 М 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 3986679/28-14 (22) 19.11.85 (46) 28.02.89. Бюл. № 8 (75) А. Ф. Малышев и В. И. Пуздаев (53) 615.472 (088.8) (56) Авторское свидетельство СССР

¹ 651817, кл. А 61 М 25/00, 1976. (54) КАТЕТЕР (57) Изобретение относится к медицинской технике для введения лекарственных и диагностических средств и забора различных сред из организма. С целью обеспечения

Изобретение относится к меди цинскои технике для введения лекарственных и диагностических средств и забора различных сред из организма.

Цель изобретения — обеспечение .контроля за гомеостазом при искусственном кровообращении органа.

На фиг. 1 изображен катетер; на фиг. 2— рабочий конец катетера; на фиг. 3 — схема размещения катетера в организме.

Катетер 1 является двухпросветным и состоит из наружной 2 трубки большего диаметра с просветом 3 — 4 мм и из внутренней

3 трубки меньшего диаметра, просвет которой составляет 1 — 2 мм. Внутренняя 3 трубка размещена в просвете наружной 2 трубки через боковое окно 4, в которой введена для соединения с роликовым насосом 5 или шприцом 6. Рабочий конец внутренней 3 трубки выступает на 3 см от края конца наружной 2 трубки. На конце внутренней 3 трубки закреплен баллон 7, заполняющийся стерильным физиологическим раствором через воздуховод 8, открывающийся окном 9 под баллоном 7. Воздуховод 8 расположен по наружной стенке внутренней 3 трубки и выведен наружу через боковое отверстие 10 контроля за гомеостазом при искусственном кровообращении органа канюля представляет собой эластичные трубки, располагающиеся одна в другой, с уплотняющими баллонами и капиллярными трубками. Баллоны расположены на дистальном конце канюли на трубках различных диаметров. Рабочий конец внутренней трубки выходит за пределы рабочего конца наружной трубки, наружная трубка имеет баллон с воздуховодом. Изобретение позволяет повысить эф фективность диагностическо о и лечебного процесса. 3 ил. наружной 2 трубки. Наружный 2 конец трубки также имеет баллон 1, под которым окном 12 открывается воздуховод 3 для за полнения ее физиологическим раствором

NaCl. Воздуховод 13 находится в просвете наружной 2 трубки и выведен наружу через боковое отверстие 14 в ее стенке. Нерабочие концы наружной 2 и внутренней 3 трубок катетера 1, а также воздуховодов 8 и 13 несут на себе пластмассовые насадки 15 для соединения со шприцом 6 или другими устройствами для наполнения растворами кан юли.

Катетер работает следующим образом.

Катетер проводится по притоку в просвет воротной вены и фиксируется в сосуде путем наложения лигатуры на стенку сосуда и ткань сальника. По воздуховоду I 3 подается наполнитель в баллон наружной

2 трубки. Баллон наполняется и перекрызает кровоток в воротной вене H
