Спринклер
Иллюстрации
Реферат
Изобретение относится к противопожарной технике, а именно к спринклерным устройствам, и позволяет повысить надежность работы. В случае возникновения пожара термочувствительный элемент 11, обладающий эффектом памяти формы, выполненный в виде сжатой цилиндрической пружины , нагревается и «вспоминает форму растянутой пружины, в результате чего возникает усилие, направленное против действия пружины 10. Втулка 9 под действием пружины 11 поднимается, и когда проточка во втулке совместится с шариками, замок освободит шток 7 клапана 6. Последний под действием давления воды, поступаюш,ей из штуцера 5, опускается, обеспечивая подачу воды в очаг пожара. 2 з.п. ф-лы, 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5g 4 А 62 С 37 08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

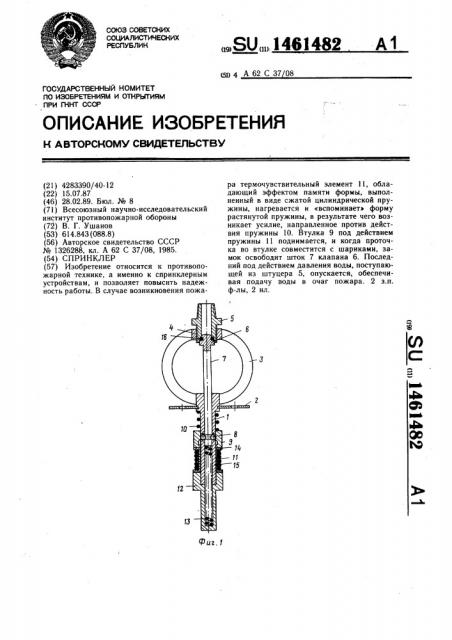

Фиг. 1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ll0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4283390/40-12 (22) 15.07.87 (46) 28.02.89. Бюл. № 8 (71) Всесоюзный научно-исследовательский институт противопожарной обороны (72) В. Г. Ушанов (53) 614.843 (088.8) (56) Авторское свидетельство СССР № 1326288, кл. А 62 С 37/08, 1985. (54) СПРИНКЛЕР (57) Изобретение относится к противопожарной технике, а именно к спринклерным устройствам, и позволяет повысить надежность работы. В случае возникновения пожа„,SU„„1461482 А1 ра термочувствительный элемент 11, обладающий эффектом памяти формы, выполненный в виде сжатой цилиндрической пружины, нагревается и «вспоминает» форму растянутой пружины, в результате чего возникает усилие, направленное против действия пружины 10. Втулка 9 под действием пружины 11 поднимается, и когда проточка во втулке совместится с шариками, замок освободит шток 7 клапана 6. Последний под действием давления воды, поступающей из штуцера 5, опускается, обеспечивая подачу воды в очаг пожара. 2 з.п. ф-лы, 2 ил.
1461482.
Изобретение относится к противопожарной технике, а именно к спринклерным устйройствам.
Цель изобретения — повышение надежности работы спринклера.
На фиг. 1 изображен спринклер, общий вид, в закрытом положении; на фиг. 2— . ;то же, в открытом положении.
Спринклер содержит полый корпус 1, имеющий розетку 2, дуги 3 и гайку 4, которая наворачивается на штуцер 5. Выходное отверстие штуцера закрыто клапаном 6, шток 7 которого взаимодействует с шариковым замком своей кольцевой проточкой. Шариковый замок содержит шарики 8, размещенные в радиальных отверстиях корпуса, и втулку 9 с внутренней проточкой.
Втулка 9 установлена на наружной поверхности корпуса 1 с возможностью осевого перемещения и поджата сверху пружиной 10.
Под втулкой помещен термочувствительный элемент 11 из материала, обладающего эффектом памяти формы, выполненный в виде сжатой цилиндрической пружины, расположенной соосно со штоком клапана. Снизу пружина 11 упирается в упор 12, внутри которого находится пружина 13. Для уменьшения теплопотерь в соседние детали пружина 11 установлена на теплоизоляционном материале, выполненном в виде прокладок
14 и 15. Герметизация клапана осуществляется с помощью резинового кольца 16.
Пружина 11 перед сборкой проходит специальную термическую обработку, в результате которой в ее внутренней структуре фиксируется форма растянутой пружины, которую она должна принять при нагреве.
При возникновении пожара элемент нагревается и «вспоминает» форму растянутой пружины. В результате структурных изменений возникает усилие, направленное против действия пружины 10. Усилие пружины 10 должно составлять 25 — 50О от усилия, развиваемого термочувствительным элементом 11. Втулка 9 под действием пружины 11 поднимается, и когда проточка во втулке совместится с шариками, шариковый замок освобождает шток? клапана 6. Последний под действием давления воды из ,штуцера опускается, сжимая пружину 13.
Спринклер открыт.
После тушения пожара и отключения подачи воды клапан 6 под действием пружины 13 возвращается в исходное положение. Пружина 11 из материала с памятью остывает и принимает прежнюю форму сжатой пружины. Втулка 9 под действием
10 пружины 10 опускается и шариковый замок защелкивается. Спринклер готов к повторному использованию.
При подаче в спринклер воды происходит герметизация отверстия в штуцере 5 за счет самоуплотнения резинового кольца 16. В случае подтеканий воды герметичность спринклера достигается путем поджатия гайки 4.
Формула изобретения
1. Спринклер, содержащий полый корпус с розеткой, клапан со штоком, зафиксированный шариковым замком, имеющим запорный элемент с пружиной и термочувствительный элемент, отличающийся тем, что, с целью повышения надежности работы, свободный торец корпуса снабжен упором, а запорный элемент выполнен в виде втулки, подпружиненной относительно корпуса, при этом термочувствительный элемент выполнен в виде сжатой цилиндрической пружины из материала, обладающего эффектом памяти формы, расположенной между втулкой и упором на корпусе.
2. Спринклер по и. 1, отличающийся тем, что, с целью повышения быстродействия, между термочувствительным элементом и корпусом расположен теплоизоляционный материал.
3. Спринклер по п. 1, отличающийся тем, что, с целью возврата клапана в ис40 ходкое положение, шток клапана подпружинен относительно корпуса, при этом пружина расположена в полости корпуса.
