Устройство для тренировки штангистов

Устройство для тренировки штангистов

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить эффективность тренировки путем введения электростимуляцин, измерителя скорости подъема штанги. При подъеме штанги 1 происходит срабатывание датчика 5 положения штанги, который включает электростимулятор 3, нзмернтель 4 скорости подъема штанги , и отключение питания электромагнитов 6 в зависимости от высоты подъема штанги 1. Прн отключении питания электромагнитов 6 происходит уменьшение веса штанги 1 за счет отсоединения дополнительных грузов 7. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 4 А63 В 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4281575/28-12 (22) 13.07.87 (46) 28.02.89. Бюл. № 8 (7i) Всесоюзный научно-исследовательский институт физической культуры (72) С. С. Мартьянов, И. П. Ратов, Г. И. Попов и В. В. Иванов (53) 685.648 (088.8) (56) Авторское свидетельство СССР № 919687, кл. А 63 В 21/00, 1980.

„„ЯЦ„„1461483 А1 (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ

ШТАНГИСТОВ (57) Изобретение позволяет повыснть эффективность тренировки путем введения электростимуляции, измерителя скорости подьема штанги. При подъеме штанги 1 происходит срабатывание датчика 5 положения штанги, который включает электростимулятор 3, измеритель 4 скорости подъема штанги, и отключение питания электромагнитов 6 в зависимости от высоты подъема штанги l.

При отключении питания электромагнитов 6 происходит уменьшение веса штанги 1 за счет отсоединения дополнительных грузов 7.

1 з.п. ф-лы, I ил.

1461483

Изобретение относится к устройствам для тренировки штангистов.

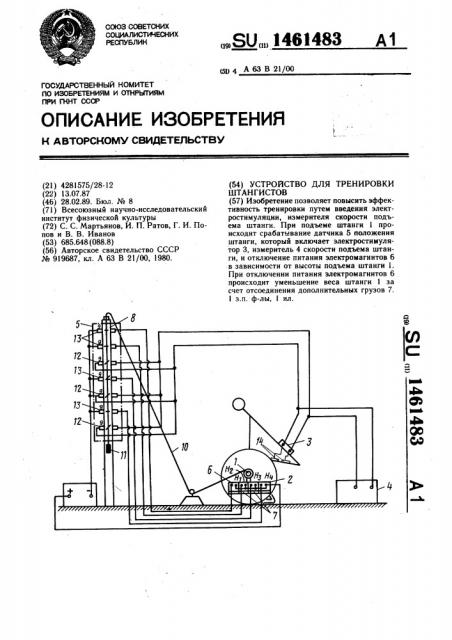

Цель устройства — повышение эффективности тренировки путем введения электро стимулятора и измерителя скорости подь; ема штанги. ! На чертеже схематически изображено уст-! ройство для тренировки штангистов.

Устройство содержит штангу 1, средство

2 уменьшения веса штанги, электростимулятор 3, измеритель 4 скорости подъема штанги и датчик 5 положения штанги.

Средство уменьшения веса штанги 2 выполнено в виде установленных на концах грифа штанги группы электромагнитов 6 со связанными соответственно с каждым электромагнитом дополнительными грузами 7. Датчики 5 положения штанги выполнены в виде стойки 8 с укрепленными на расстоянии друг от друга герконами 9, троса 10, маг нита 11, укрепленного на тросе с возможностью перемещения вдоль стойки 8 с гер- ?Q конами 9, трос 10 кинематически связан с двумя концами грифа штанги 1, первая группа 12 герконов связана с электростимулятором 3 и измерителем 4 скорости подьема штанги, вторая группа 13 герконов связана с электромагнитами 6.

Устройство работает следующим образом.

Когда тяжелоатлет начинает поднимать штангу, то при этом начинает перемеш,ать ся трос 10, соединенный с постоянным магнитом 11, который в результате начина- З1 ет перемещаться (синхронно со штангой) вертикально вверх вдоль стойки 8. При достижении грифом штанги определенной заданной высоты постоянный магнит 11, перемещаясь мимо нижнего геркона 9; замыкает его нормально разомкнутый контакт, которым включает измеритель 4 скорости перемещения штанги и электростимулятор 3, установленный на поясе спортсмена, и подает электростимуляционные импульсы на электроды 14, в результате чего активизируется соответствующая мышечная группа, явля ющаяся ведущей в данной фазе движения.

В результате электростимуляции увеличивается сила и скорость сокращения (работы) мышц. Дальнейшее перемещение штанги приводит к срабатыванию следующего геркона 9, в результате чего размыкается его нормально замкнутый контакт, который, в свою очередь, отключает первый электромагнит 6 от источника питания. Вследствие этого дополнительный груз, который удерживался электромагнитной силой под действием силы тяжести, отделяется от электромагнита и падает в специальную нишу (не показана), в результате чего вес штанги уменьшается на величину веса этого дополнительного груза. Дальнейшее перемещение штанги вверх вызывает срабатывание 55 следующего геркона 9, который замыкает свой нормально разомкнутый контакт и вновь включает электростнмулятор, импульсы которого поступают через другие электроды электростимулятора 3 на другую мышечную группу, ведущую в данной фазе движения.

Кроме того, одновременно срабатывает измеритель 4 скорости движения штанги, который зафиксирует время прохождения грифа штанги на пути между герконами 9. При этом блок 4 определяет скорость и ускорение штанги на этом участке (по известному пути и измеренному времени прохождения этого пути штангой) . При дальнейшем перемещении штанги срабатывают последовательно следующие герконы.

Расстояния между герконами и последовательность их включения-выключения устанавливаются до проведения измерений на основе количественных данных об индивидуальных антропологических характеристиках спортсмена и данных биомеханического анализа движения штанги (количество фаз движений, пространственно-временные соотношения и т. Д.) .

С помощью устройства можно задавать различные двигательные режимы штангиста с учетом его индивидуальных данных при использовании высокоэффективного метода электростимуляции мышц, при этом обеспечивается безопасность тренировки с предельными весами (за счет возможности облегчения штанги в, нужный момент времени). Кроме того, применение тренировочного устройства в практике тренировочного процесса и тестирования штангистов позволяет преодолевать психологический барьер, т. е. боязнь получения травмы при подьеме штанги предельного или околопредельного зеса.

Блок герконов собран на герконах типа СМК-3. В качестве электростимулятора 3 использован электростимулятор типа «Стимул-2», в качестве измерительного блока— измеритель скорости и временных интервалов ИСВИ-2.

Формула изобретения

1. Устройство для тренировки штангистов, содержащее штангу, средство регулирования веса штанги, отличающееся тем. что, с целью повышения эффективности тренировки, в устройство введены элетростимулятор, измеритель скорости подъема штанги, датчик положения штанги, причем средство регулирования веса штанги выполнено в виде установленных на концах грифа штанги группы электромагнитов со связанными с каждым из электромагнитов дополнительными грузами, при этом первые выходы датчика положения штанги связаны с электростимулятором и с измерителем скорости подъема штанги, а вторые выходы датчика положения штанги связаны с электромагнитами.

2. Устройство по п. 1, отличающееся тем, что датчик положения штанги выполнен в

1461483

Составитель В. Топоров

Редактор А. Огар Техред И. Верес Корректор Л. Пилипенко

Заказ 510/6 Тираж 372 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, K — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з виде стойки с укрепленными на ней на расстоянии друг от друга герконами, троса, магнита, укрепленного на тросе с возможностью перемещения вдоль стойки с герконами, причем трос кинематически связан с грифом штанги, а выводы нечетной группы герконов являются первыми выходами датчика положения штанги, выводы четной группы герконов являются вторыми выходами датчика положения штанги.
