Электросепаратор с вращающимся электрическим полем

Электросепаратор с вращающимся электрическим полем

Иллюстрации

Показать все

Реферат



Изобретение относится к разделению семян с помощью электрического поля и позволяет повысить эффективность сепарации за счет исключения влияния перемешивания воздуха на процесс сепарации при вращении электродов . Рабочий орган выполнен в виде вертикально установленных коаксиальных цилиндров (Ц) 3, 4. По образующим выполненного с возможностью вращения внутреннего Ц 3 размещены электроды , которые подключены к одному полюсу источника высокого напряжения. Между основными Ц 3, 4 размещен изолированный от них дополнительный металлический Ц 8. Внешний Ц 4 выполнен из проводящего материала и заземлен . Семена из бункера-питателя 1 через узел 2 формирования потока частиц попадают в пространство между Ц 4 и 8, заполненное диэлектрической жидкостью. При вращении Ц 3 с электродами частицы увлекаются вращаюощмся электрическим полем и попадают в различные приемники 9 продуктов разделения . 2 ил. (Л

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН .

А1 (19) (11) gg 4 В 03 С 7/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

И A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4289944/23-03 (22) 27. 07. 87 (46) 28.02.89. Бюл. В 8 (75) Д.Н.Гасанов (53) 622 ° 777 (088.8) (56) Авторское свидетельство СССР

И 822898, кл. В 03 С 7/02, 1979.

Авторское свидетельство СССР

11 929226, кл. В 03 С 7/02, 1979. (54) ЗЛЕ КТРОСЕПАРАТОР С ВРАЩАИМЦИМСЯ

ЭЛЕКТРИЧЕСКИМ ПОЛЕМ (57) Изобретение относится к разделению семян с помощью электрического поля и позволяет повысить эффективность сепарации за счет исключения влияния перемешивания. воздуха на процесс сепарации при вращении электродов ° Рабочий орган выполнен в виде вертикально установленных коаксиальных цилиндров (Ц) 3, 4. По образую- . щим выполненного с возможностью вращения внутреннего Ц 3 размещены электроды, которые подключены к одному полюсу источника высокого напряжения.

Между основными Ц 3, 4 размещен изолированный от них дополнительный металлический Ц 8. Внешний Ц 4 выполнен из проводящего материала и заземлен. Семена из бункера-питателя 1 через узел 2 формирования потока частиц попадают в пространство между

Ц 4 и 8, заполненное диэлектрической жидкостью. При вращении Ц 3 с электродами частицы увлекаются вращающимся электрическим полем и попадают в различные приемники 9 продуктов разделения. 2 ил.

1461509

Изобретение относится к технике разделения сыпучих материалов с помощью электрического поля и может быть, использовано в сельском хозяйстве для разделения семян.

Цель изобретения — повышение эффективности сепарации семян за счет исключения влияния перемешивания воздуха на процесс сепарации при вра- 1р щенки электродов.

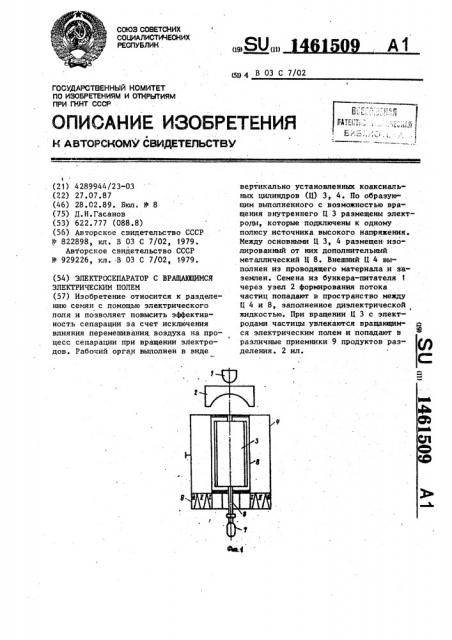

На фиг. t изображен предлагаемый электросепаратор, пррдольный разрез; на фиг. 2 — то же, поперечный разpcs. 15

Электросепаратор работает следующим образом.

Сыпучий материал из бункера-пита45 теля 1 через узел 2 формирования цилиндрического потока частиц попадает в пространство между цилиндрами 4 и

Электросепаратор содержит бункер,; питатель 1, узел 2 формирования потока предварительно заряженных частиц, источник высокого напряжения (He показан).-Рабочий орган выполнен .2р в виде двух вертикально установленных коаксиальных цилиндров 3 и 4. Элект1 роды 5 размещены по образующей внут-! реннего цилиндра 3, установленного на диэлектрическом валу 6 с возмож- 25 ностью вращения посредством электродвигателя 7, Электросепаратор также снабжен дополнительным металлическим цилиндром 8, установленным между основными цилиндрами 3 и 4 и электрическй изолированным от них.

Внешний цилиндр 4 выполнен из проводящего материала и заземлен. Электроды 5 подключены к одному полюсу источника высокого напряжения (не пока.зан), а пространство между внешним 4 и дополнительным 8 цилиндрами заполнено диэлектрической жидкостью, например керосином или скипидаром. Под

Рабочим оРганом Размещены приемники 4О

9 продуктов разделения.

8, заполненное керосином или скипидаром. При вращении электродвигателем

7 диэлектрического цилиндра 3 с электродами 5 одной полярности между ними и внешним заземленным металлическим цилиндром (корпусом) 4 (так как внутренний дополнительный металлический цилиндр 8 изолирован от корпуса, то электрическое поле проходит через него без искажения) возникает вращающееся электрическое поле. При этом частицы, увлекаясь вращающимся электрическим полем, по винтовой траектории перемещаются к заземленно" му наружному цилиндру и попадают в приемники 9. Крупные частицы попадают в ячейку I, средние частицы попадают в ячейку II, а мелкие частицы попадают в ячейку III.

Формула изобретения

Электросепаратор с вращакщимся электрическим полем, включающий бункер-питатель, узел формирования потока частиц, источник высокого напряжения, рабочий орган в виде двух вертикально установленных коаксиальных цилиндров и электроды, размещенные по образующей внутреннего цилиндра, установленного с возможностью вращения, отличающийся тем, что, с целью повышения эффективности сепарации семян за счет исключения влияния перемешивания воздуха на процесс сепарации при вращении электродов, электросепаратор снабжен дополнительныМ металлическим цилиндром, установленным между основными цилиндрами и электрически изолированным от них, при этом внешний цилиндр выполнен из проводящего материала и заземлен, электроды подключены к одному полюсу источника высокого напряжения, а пространство между внешним и дополнительным цилиндрами заполнено диэлектрической жидкостью.

1461509

Составитель В.Морозов

Техред И.дндык Корректор Э.Лончакова

Редактор А.Резин

Заказ 627/7 Тираж 498 Подписное

ВНИИПИ Государственного комитета но изобретениям и открытиям при ГЕНТ СССР

113035, Москва, й-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. ужгород, ул. Гагарина,101
