Импульсная головка

Импульсная головка

Иллюстрации

Показать все

Реферат



Изобретение относится к области литейного производства, в частности к оборудованию для уплотнения формовочных смесей при изготовлении литейных форм. Цель изобретения - повышение скорости открывания вдувного отверстия ресивера. На вдувном отверстии 2 расположен дополнительный клапан , состоящий из цилиндра 10, в котором находится поршень 1I с полым штоком 12, имеющим в верхней части фланец 13. В цилиндре 10 поршневого привода имеются две полости: верхняя 14 и нижняя 15. Корпус головки 1 соединен с источником сжатого воздуха через отверстие 16. При подаче давления в полость 14 и при соединении полостей 8 и 15 с атмосферой поршень 11 со штоком 12 дополнительного клапана начинают двигаться вниз, открывая торцовую плоскость 6, на которую начинает действовать давление сжатого воздуха в корпусе 1, заставлял пор-/ шень 4 основного клапана ускоренно двигаться вверх. Так как движение полого штока 12 дополнительного клапана и ступенчатого поршня 4 основного происходит в противоположных направлениях , то скорость открывания вдувного отверстия будет минимальна. 1 ил. 5 (Q а с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1511 4 В 22 С 15/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11. ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4096245/23-02 (22) 22,07.86 (46) 28.02.89, Бюл. 11 - 8 (71) Всесоюзный научно-исследователь" ский и проектно-технологический институт угольного машиностроения (72) Ю.В.Железняк, IG.И.Беляков и В,В,Трещалин (53) 621.744.4.06(088,8) (56) Авторское свидетельство СССР

У 1224093, кл. В 22 С 15/22, 1984. (54) ИМПУЛЬСНАЯ ГОЛОВКА (57) Изобретение относится к области литейного производства, в частности к оборудованию для уплотнения формовочных смесей при изготовлении литейных форм. Цель изобретения — повышение скорости открывания вдувного отверстия ресивера. На вдувном отверстии 2 расположен дополнительный клапан, состоящий из цилиндра 10, в коÄÄSUÄÄ 14615S5 А1 тором находится поршень l I с полым штоком 12 имеющим в верхней части фланец 13. В цилиндре 10 поршневого привода имеются две полости: верхняя

14 и нижняя 15. Корпус головки 1 соединен с источником сжатого воздуха через отверстие 16. При подаче давле" ния в полость 14 и при соединении полостей 8 и 15 с атмосферой поршень

11 со штоком 12 дополнительного клапана начинают двигаться вниз, открывая торцовую плоскость 6, на которую начинает действовать давление сжатого воздуха в корпусе 1, заставляя пор-." шень 4 основного клапана ускоренно двигаться вверх. Так как движение по" лого штока 12 дополнительного клапана и ступенчатого поршня 4 основного происходит в противоположных направлениях, то скорость открывания вдувного отверстия будет минимальна. 1 ил, 9

1461585

Формула изобретения

Составитель С.Столпникова

Техред Л.Сердюкова

Корректор Э Лончакова

Редактор М.Товтин

Заказ 630/11 Тираж 710 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина, 101

Изобретение относится .к литейному производству, в частности к оборудованию для уплотнения формовочных смесей для изготовления литейных форм, Цель изобретения — повышение качества литейных форм за счет увеличения скорости открывания вдувного отверстия ресивера.

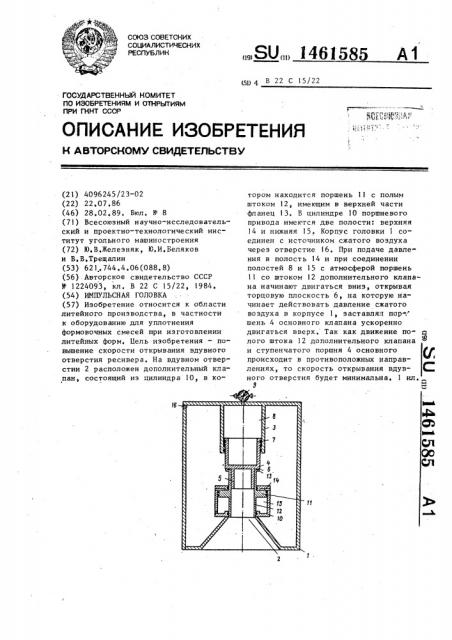

На чертеже представлена импульсная 10 головка, разрез.

Импульсная головка содержит корпус

1 с вдувным отверстием 2, перекрытым перемещающимся в гильзе 3 двухступенчатым поршнем 4, нижняя ступень 5 15 которого заходит внутрь вдувного отверстия 2, перекрывая его торцовой поверхностью 6 верхней ступени 7. Над поршнем 4 расположена полость 8, соединяющаяся через золотник 9 либо с атмосферой, либо с источником сжатого воздуха.

На вдувном отверстии 2 расположен дополнительный клапан соосно основному, состоящий иэ цилиндра 10, в ко- 25 тором, находится поршень 11 с полым штоком 12, имеющим в верхней части фланец 13. В цилиндре 10 поршневого привода имеются 2 полости: верхняя

14 и нижняя 15. Корпус 1 головки со". 30 единен с источником сжатого воздуха через отверстие 16.

Импульсная головка работает следующим образом.

Через золотник 9 подается воздух

i из источника сжатого воздуха в по- .лость 8 и одновременно в полость 15.

Под давлением сжатого воздуха ступенчатый поршень 4 перемещается вниз, а 40 поршень 11 с полым штоком 12 вверх до тех.пор, пока не произойдет смыка" ние торцовой плоскости 6 и фланца 13> что приведет к закрытию импульсного клапана. Корпус 1 заполняется сжатым 45 воздухом через отверстие 16. Для получения импульса сжатого воздуха необходимо соединить через золотник 9 полость 8 с атмосферой, аналогично, полость 15 также соединить с атмосферой, а в полость 14 подать давление сжатого воздуха (управляющая аппаратура на чертеже не показана), в результате чего поршень с полым штоком

12 начинает двигаться вниз, открывая торцовую плоскость 6, на которую начинает действовать давление сжатого воздуха в корпусе 1, заставляя поршень 4 ускоренно двигаться вверх.

В связи с тем, что движение полого штока 12 и ступенчатого поршня 4 происходит в противоположных направлени" ях, то скорость выхода кромки нижней ступени 5 поршня 4 из фланца 14 полого штока 12 будет максимально возможной, т.е, время открывания импульсно

ro клапана будет минимальным.

Импульсная головка позволит повысить равномерность и степень уплотнения форм и тем самым повысить точ" ность и снизить вес отливок.

Импульсная головка, содержащая корпус, ресивер с.вдувным отверстием и клапаном в виде двухступенчатого поршня, отличающаяся тем, что, с целью повышения качества ли тейных форм за счет увеличения скорости открывания вдувного отверстия ресивера, она снабжена дополнительным клапаном, выполненным в виде поршня с полым штоком, установленным на вдувном отверстии соосно с основным, при этом наружный диаметр нижней ступени поршня основного клапана равен внутреннему диаметру полости штока дополнительного,
