Реферат



№ 146161

Класс 49а 22в1

СССР

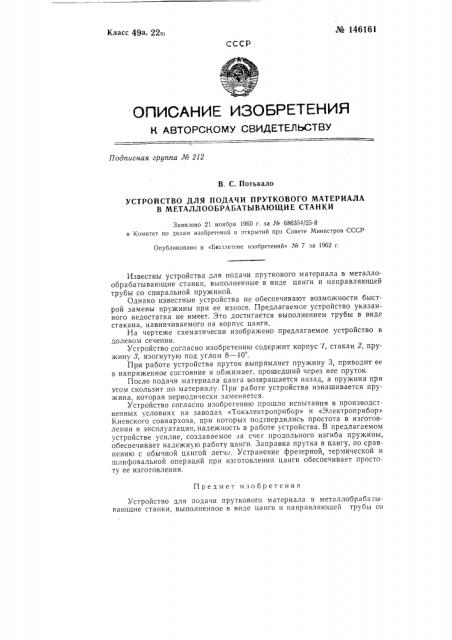

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа JH 212

В. С. Потькало

УСТРОЙСТВО ДЛЯ ПОДАЧИ ПРУТКОВОГО МАТЕРИАЛА

В МЕТАЛЛООБРАБАТЫВАЮЩИЕ СТАНКИ

Заявлено 21 ноября 1960 г. за № 686354/25-8 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетсне изобретений» № 7 за 1962 г.

Предмет изобретения

Устройство для подачи пруткового материала в металлобрабагывающие станки, выполненное в виде цанги и направляющей трубы со

Известны устройства для подачи пруткового материала в металлообрабатывающие станки, выполненные в виде цанги и направляющей трубы со спиральной пружиной.

Однако известные устройства не обеспечивают возможности быстрой замены пружины при ее износе. Предлагаемое устройство указанного недостатка не имеет. Это достигается выполнением трубы в виде стакана, навинчиваемого на корпус цанги.

На чертеже схематически изображено предлагаемое устройство в долевом сечении.

Устройство согласно изобретению содержит корпус 1, стакан 2, пружину 8, изогнутую под углом 8 — 10 .

При работе устройства пруток выпрямляет пружину 3, приводит ее в напряженное состояние и обжимает, прошедший через нее пруток.

После подачи материала цанга возвращается назад, а пружина при этом скользит по материалу При работе устройства изнашивается пружина, которая периодически заменяется.

Устройство согласно изобретению прошло испытания в производственных условиях на заводах «Токэлектроприбор» и «Электроприбор»

Киевского совнархоза, при которых подтвердились простота в изготовлении и эксплуатации, надежность в работе устройства. В предлагаемом устройстве усилие, создаваемое за счег продольного изгиба пружины, обеспечивает надежную работу цанги. Заправка прутка в цангу, по сравнению с обычной цангой легче, Устранение фрезерной, термической и шлифовальной операций при изготовлении цанги обеспечивает простоту ее изготовления. № 146161 спиральной пружиной, о тл и ч а ю щ е е с я тем, что для быстрой замены пружины при ее износе труба выполнена в виде стакана, навинчиваемого на корпус цанги.

2 3
