Устройство для загрузки рулонов

Устройство для загрузки рулонов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для смены рулонных катушек, в частности в настилочных машинах. Цель изобретения - снижение энергозатрат. Устройство состоит из стойки 21, на которой закреплены инерционный двигатель 5, направляющая 13 для крюка 12 и скат 2 питателя 1. Инерционный двигатель 5 с помощью крюка 12 осуще-, ствляет загрузку настилочного автомата и использует запасенную энергию для возврата крюка 12 в исходное положение для загрузки. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 65 Н 19/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4276240/40"12 (22) 03.07.87 (46) 28.02.89. Бюл. У 8 (72) В.Д.Черняк (53) 677.057.74(088.8) (56) Авторское свидетельство СССР

N 1278368, кл. В 65 Н 19/30, 1985. (54) УСТРОЙСТВО gJ18 ЗАГРУЗКИ РУЛОНОВ (57) Изобретение относится к устройствам для смены рулонных катушек, в

„„BU„„1461732 частности в настилочных машинах. Цель изобретения — снижение энергозатрат.

Устройство состоит иэ стойки 21, на которой закреплены инерционный двигатель 5, направляющая 13 для крюка

12 и скат 2 питателя 1 ° Инерционный двигатель 5 с помощью крюка 12 осуществляет загрузку настилочного автомата и использует запасенную энергию для возврата крюка 12 в исходное положение для загрузки. 3 ил.

l 14617

Изобретение относится к устройствам для смены рулонных:.атушек, в частности в настилочных машинах..

Цель изобретения — снижение энер5 гозатрат при загрузке рулонов °

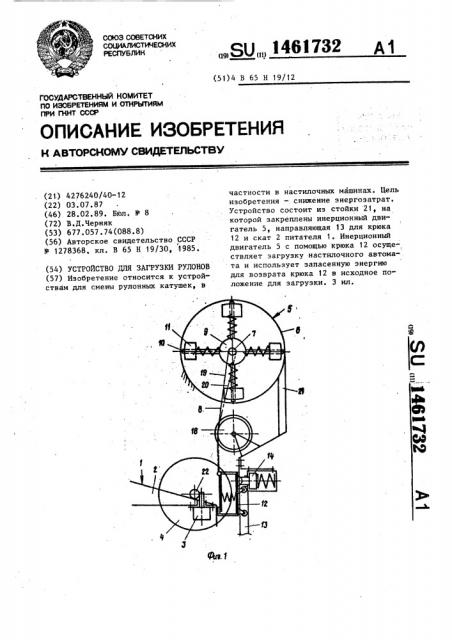

На фиг. 1 изображена кинематическая схема устройства для загрузки с рулоном в питателе; на фиг. 2 — рулон на крюке; на фиг. 3 — рулон в настилочном автомате.

Устройство состоит из питателя 1, включающего скат 2 и закрепленный на нем стопор 3, удерживающий рулон 4.

Устройство снабжено инерционным двигателем 5, состоящим из барабана 6, в котором установлен с возможностью вращения вал 7 с намотанным на нем и закрепленным своим концом канатом 8.

На валу 7 закреплена ступица 9 со 20 спицами 10. На них установлены подвижно подпружиненные грузы 11, взаимодействующие с барабаном б. На канате 8 закреплен крюк 12, установленный в направляющую 13. В положении загрузки крюк 12 стопорится фиксатотором 14 ° Для загрузки установлен настилочный автомат 15 Сигнализирует о его установке датчик 16. Крюк

12 снабжен подпружиненным язычком 17. 30

Для наката 8 установлен направляющий блок 18. Сплошной линией 19 показан канат при опускании крюка 12, штрих пунктирной линией 20 — положение каната при подъеме груза. Барабан б, ось блока 18 и направляющая 13 за"

35 креплены на вертикальной стойке 21.

Рулон 4 снабжен скалкой 22. Подпружиненные грузы 11 и барабан 6 образуют фрикционно-инерционный тормоз. 40 самым момент инерции грузов 11 и переводя кинематическую энергию в потенциальную энергию растяжения пружин. Инерционный двигатель 5 регулирует скорость опускания рулона 4 и в то же время запасает энергию для подъема крюка 12, который опускает рулон 4 на настилочный автомат 15.

Когда вес рулона 4 .будет передан на настилочный автомат 15 и крюк 12 опустится чуть ниже, чтобы скалка 22 вьппла из зева крюка 12, язычок 17 эамкнет зев крюка 12, обеспечивая ему свободный выход при подъеме так, чтобы не захватить скалку 22. При опускании крюка 12 выбирается вся длина каната 8, но, продолжая вращаться далее, вал 7 инерционного двигателя 5 не сматывает канат 8, а наматывает, т.е. из положения 19 канат 8 переходит в положение 20 и наматывается благодаря запасенной энергии.

Когда крюк 12 поднимется до положения загрузки, его остановит и зафиксирует в этом положении фиксатор 14.

Предлагаемое устройство по сравнению с известным позволяет исключить энергопотребление, используя рабочую высоту накопителя рулонов. Это в свою очередь повьппает безопасность устройства, его надежность, осуществляется возможность легко автоматизировать настилочный комплекс, не используя

I специальных управляющих и коммутирующих устройств. Все это снижает затраты на эксплуатацию загрузочного устройства.

Формула изобретения

Устройство работает следующим образом.

Настилочный автомат 15 подходит к датчику 16, с которого сигнал подается на стопор 3. Последний утапливает45 ся и рулон 4 по скату 2 перемещается на крюк 12, отжимая язычок 17. Под действием веса рулона 4 крюк 12 начинает опускаться. Выпасовывается канат 8, раскручивающий грузы 11, кото- 5О рые центробежной силой растягивают свои пружины и при достижении определенной скорости затормаживаются за счет трения о барабан 6, изменяя тем

Устройство для загрузки рулонов, содержащее барабан с намотанным канатом и крюком, закрепленньпк на конце каната для .захвата скалки рулона, направляющую для перемещения рулона .и привод, о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат, крюк установлен в направляющих для перемещения рулона и снабжен фиксатором его положения в зоне загрузки, а привод барабана выполнен инерционным;. размещен в полости барабана и снабжен фрикционно-инерционным тормозом.
