Реферат

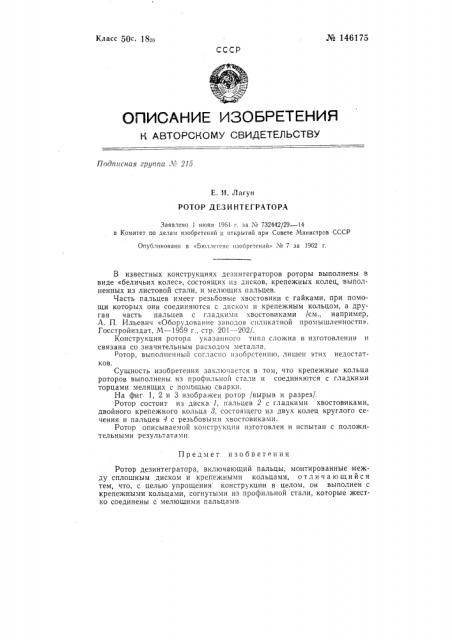

Класс 50с, 18ю № 146175

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная груп>га Ж 215

Е. И. Лагун

РОТОР ДЕЗИНТЕГРАТОРА

Заявлено 1 июня 1991 г. за М 732442/29 — 14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 7 за 1962 г.

В известных конструкциях дезинтеграторов роторы выполнены в виде «беличьих колес», состоящих нз дисков, крепежных колец, выполненных из листовой стали, и мелющих пальцев.

Часть пальцев имеет резьбовые хвостовики с гайками, при помощи которых они соединяются с днском и крепежным кольцом, а другая часть пальцев с гладкими хвостовиками /см., например, Л. П, Ильевич «Оборудование заводов силикатной промышленности».

Госстройиздат, М вЂ” 1959 г., стр. 201 — 202/.

Конструкция ротора указанного типа сложна в изготовлении н связана со значительным расходом металла.

1 oTop, выполненньш согласно изобрстеншо,. лишен этих недостатков.

Сущность изобретения заключается в том, что крепежные кольца роторов выполнены из профильной стали и соединяются с гладкими торцами мелящих с помощью сварки.

На фиг 1, 2 и 3 изображен ротор /вырыв и разрез/.

Ротор состоит из диска 1, пальцев 2 с гладкими хвостовиками, двойного крепежного кольца 8, состоящего из двух колец круглого сечения и пальцев 4 с резьбовыми хвостовиками.

Ротор описываемой конструкции изготовлен и испытан с положительными результатами.

Предмет изобретения

Ротор дезинтегратора, включающий пальцы, монтированные между сплошным диском и крепежными кольцами, отличающийся тем, что, с целью упрощения конструкции в целом, он выполнен с крепежными кольцами, согнутыми из профильной стали, которые жестко соединены с мелющими пальцами
