Устройство для очистки оросительных каналов

Устройство для очистки оросительных каналов

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственной технике, в частности к мелиоративным машинам для очистки оросительных каналов. Цель - расширение технологических возможностей за счет очистки каналов разного периметра и изменения расстояния между осью канала и базовой машиной при повышении надежности и производительности труда. Устр-во для очистки оросительных каналов включает раму 3, на которой установлены грунтонасос 5 и трубопровод 7. На раме 3 с помош,ью гидроцилиндра (ГЦ) и направляющих рельс с катками 9 смонтирована подвижная часть 10 рамы 3. На подвижной части 10 установлены всас 11 с щелью и опорным колесом 12, ведущие звездочки 13 и основание 14 под промежуточные звездочки 15 и 16. Всас 11 выполнен с раструбом на ширину очищаемого канала. На подвижной части 10 рамы 3 установлен очиститель резцов-захватов 24, который приводится в движение звездочкой 25, соединенной замкнутой цепью со звездочкой 26. Рыхлитель выполнен в виде цепного транспортера 20, имеющего регулятор 22 натяжения цепи. Рабочий орган с помощью ГЦ устанавливают в рабочее положение. При перемещении базовой машины грунт, взрыхленный резцами-захватами 23 и V-образными поперечными связями 21, с водой засасывается через всас 11 и трубопровод 7 грунтонасосом 5. Через сливной патрубок 6 он выбрасывается за пределы канала. 4 ил. S (Л

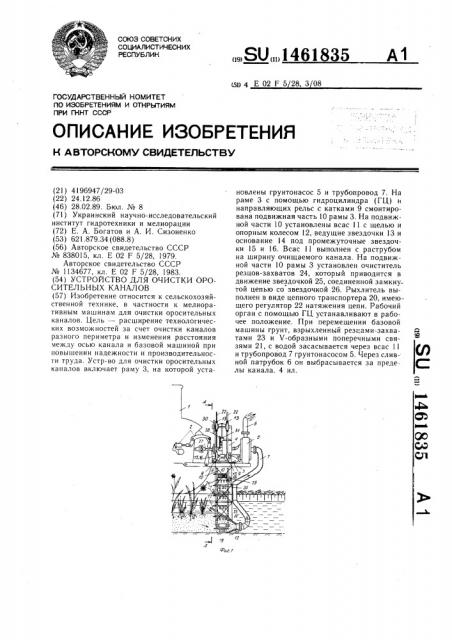

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д1

ÄÄ SUÄÄ1461835

OllHCAHHE ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4196947/29-03 (22) 24.12.86 (46) 28.02.89. Бюл. № 8 (71) Украинский научно-исследовательский институт гидротехники и мелиорации (72) Е. А. Богатов и А. И. Сизоненко (53) 621.879.34 (088.8) (56) Авторское свидетельство СССР № 838015, кл. Е 02 F 5/28, 1979.

Авторское свидетельство СССР № 1134677, кл. Е 02 F 5/28, 1983. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ОРОСИТЕЛЬНЫХ КАНАЛОВ (57) Изобретение относится к сельскохозяйственной технике, в частности к мелиоративным машинам для очистки оросительных каналов. Цель — расширение технологических возможностей за счет очистки каналов разного периметра и изменения расстояния между осью канала и базовой машиной при повышении надежности и производительности труда. Устр-во для очистки оросительных каналов включает раму 3, на которой установлены грунтонасос 5 и трубопровод 7. На раме 3 с помощью гидроцилиндра (ГЦ) и направляющих рельс с катками 9 смонтирована подвижная часть 10 рамы 3. На подвижной части 10 установлены всас 11 с щелью и опорным колесом 12, ведущие звездочки 13 и основание 14 под промежуточные звездочки 15 и 16. Всас 11 выполнен с раструбом на ширину очищаемого канала. На подвижной части 10 рамы 3 установлен очиститель резцов-захватов 24, который приводится в движение звездочкой 25, соединенной замкнутой цепью со звездочкой 26. Рыхлитель выполнен в виде цепного транспортера 20, имеющего регулятор 22 натяжения цепи. Рабочий орган с помощью ГЦ устанавливают в рабочее положение. При перемещении базовой машины грунт, взрыхленный резцами-захватами 23 и V-образными поперечными связями 21, с водой засасывается через всас 11 и трубопровод 7 грунтонасосом 5. Через сливной патрубок 6 он выбрасывается за пределы канала. 4 ил.

1461835

Изобретение относится к сельскохозяйственной технике, в частности к мелиоративным машинам для очистки оросительных каналов.

Целью изобретения является расширение технологических возможностей за счет очистки каналов разного периметра и изменения расстояния между осью канала и базовой машиной при повышении надежности и производительности труда.

На фиг. 1 изображено устройство, вид 10 сбоку; на фиг. 2 — разрез А-А на фиг. l; на фиг. 3 — выполнение рамы; на фиг. 4 — устройство в транспортном положении.

К базовой машине 1 при помощи ее гидросистемы 2 навешена рама 3, на которой установлен редуктор 4 и грунтонасос 5 со сливным патрубком 6 и гибким армированным трубопроводом 7. Кроме того, на раме 3 с помощью гидроцилиндра 8 и направляющих рельс с катками 9 смонтирована подвижная часть 10 рамы 3, на которой установлены

20 самого большего по размерам канала. Кроме того, подвижная часть 10 рамы и опорное колесо 12 удерживают всас с раструбом и рыхлитель в рабочем положении.

Рыхлитель установлен в плоскости, перпендикулярной продольной оси всаса. Спаренныс ведомые звездочки 18 закреплены по краям иад щелью всаса 11 на кронштейнах 19, выполненных с отверстиями. Рыхлитель выполнен в виде цепного транспортера 20 и установлен на ведущих, спаренных, ведомых и промежуточных звездочках., Основание 14 выполнено телескопическим и одна из промежуточных звездочек 16 установлена на подвижной части основания, Для подрезки корневищ растений и

„ разрыхления ила поперечные связи 21 цеп45

50 ного транспортера выступают за торцовую поверхность передней по ходу цепи и выполнены V-образными для уменьшения лобового сопротивления грунта продвижению цепи.

Транспортер снабжен регулятором 22 натяжения цепи и Г-образными резцами-захвавсас 11 с щелью и опорным колесом 12, ведущие звездочки 13 и основание 14 под промежуточные звездочки 15 и 16. Всас 11 выполнен с раструбом на ширину очищаемого канала. Верхняя часть раструба является обрушаюшим щитком 17, установленным под утлом 30 — 45 .

Подвижная часть 10 рамы позволяет регулировать выход рабочего органа на требуемое расстояние в горизонтальном направлении перпендикулярно движению транспортера в зависимости от горизонтальных параметров очишаемых каналов, т. е. в устройстве расстояние между осью базовой машины и осью всаса меняется в зависимости от конкретных горизонтальных размеров канала.

При этом изменяется и длина трубопровода 7, из-за чего он выполнен гибким армированным с длиной, достаточной для очистки тами 23 для разрыхления ила и выноса растений с корневищами из канала. Регулятор

22 натяжения цепи транспортера представляет собой натяжные звездочки, которые, изменяя свое положение на вертикальном основании, натягивают или ослабляют цепь в зависимости от уменьшения или увеличения периметра поперечного сечения очищаемого канала.

На подвижной части 10 рамы установлен очиститель резцов-захватов 24, который приводится в движение звездочкой 25, соединенной замкнутой цепью с звездочкой 26.

Цепной транспортер работает от вала отбора мощности базовой машины 1 через карданный вал 27, на который посажена муфта сцепления с рукоятью 28, которая входит в зацепление с ведущей звездочкой 29, соединенной замкнутой цепью со звездочкой 30 рыхлителя-транспортера. Вал 27 также соединен с редуктором 4.

Рыхлитель-транспортер с всасом 11 устанавливают на заданную глубину канала с помощью гидросистемы 2. Рабочий орган устройства переводится в транспортное положение и обратно в рабочее с помощью гидроцилиндра 31. Гидроцилиндр 31 и шарниры 32 соединяют горизонтальную и вертикальную составляющие подвижной части 10 рамы.

Устройство работает следующим образом.

С помощью гидросистемы 2, гидроцилиндров 8 и 31 и промежуточной звездочки 16 рабочий орган устройства устанавливают в рабочее положение. При перемещении трактора вдоль очищаемого канала включают грунтонасос 5 и цепной транспортер 20.

Взрыхленный резцами-захватами 23 и поперечными связями 21 ил вместе с водой засасывается через всас 11 и трубопровод 7 грунтонасосом 5 и выбрасывается через сливной патрубок 6 за пределы канала. Способствует поступлению ила во всас и трубопровод вода, а также обрушаюший циток всаса, который при движении вперед направляст подрезанный и взрыхленный ил в щель всаса. Растительность и ее корневища улавливаются поперечными связями 21 и Г-образными резцами-захватами 23, транспортируются из канала и выбрасываются очистителем резцов-захватов 24 на берму канала.

При использовании устройства в качестве насоса цепной транспортер отключают рукоятью 28.

Формула изобретения

Устройство для очистки оросительных каналов, включающее раму, на которой установлен грунтонасос, и трубопровод с всасом с раструбом на конце, размещенный перпендикулярно продольной оси всаса рыхлитель в виде цепного транспортера с Г-об. разными резцами-захватами и выступаюши1461835

72 ми поперечными связями, ведущие, спаренные, ведомые и промежуточные звездочки, огибаемые цепью транспортера, и телескопическое основание, на подвижной части которого установлена одна из промежуточных звездочек, отличающееся тем, что, с целью расширения технологических возможностей за счет очистки каналов разного периметра и изменения расстояния между осью канала и базовой машиной при повышении надежности и производительности труда, рама выполнена из двух частей, одна из которых установлена с возможностью перемеще ния относительно другой посредством гидро цилиндра, причем подвижная и неподвиж ная части рамы связаны между собой посредством направляющих с катками, а рыхлитель установлен на подвижной части, при этом подвижная часть выполнена из горизонтальной и вертикальной частей, связанных между собой шарнирно и посредством гидроцилиндра подъема, причем трубопровод выполнен гибким и армированным, а раструб всаса имеет опорное колесо, при этом устройство снабжено регулятором натяжения цепи транспортера и очистителем резцов-захватов, установленным на подвижной части рамы, причем поперечные связи цепного транспортера выполнены V-образhblMH.

Фиг. 4

Составите.ll> 1 11()BtlvoB3

Р» актор М. Бандура Tevpcë И. Верее Корректор /1. Патай

Заказ 581/23 Тираж 588 Подписное

ЦНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 7K — 35, Рву инская на 6., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О1
