Устройство для глушения шума выхлопа пневматических бурильных машин

Устройство для глушения шума выхлопа пневматических бурильных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности. Цель - повьппение эффективности глушения шума за счет увеличения степени диспергации воды в выхлопном потоке и снижение в последнем амплитуды размаха скачков давления при одновременном улучше НИИ условий улавливания масляного аэрозоля выхлопного потока. Устр-во для глушения шума выхлопа пневматических бурильных машин включает размещенный концентрично корпусу 1 бурршьной машины с выхлопными отвер Статаа tetfyt Т f йаепыеемха стиями 2 и воздухоотводящим шлангом 3 кожух - глушитель (КГ) 4, образующий с последним выхлопную к.- меру 5. Выполнен КГ 4 с выхлопным отверстием, к которому подсоединен выхлопной патрубок 7. Проходной канал 8 последнего вьтолнен в виде сопла Лаваля, имеющего входное сечение (С) 9, критическое С 10 и выходное С 11. В критическом С 10 сопла размещена торцовая часть 12 водо подводящего патрубка 13. Торцовая часть 12 выполнена в виде полусферы 14, на которой расположены калиброванные каналы 16, направленные в сторону центра 15 полусферы 14. По крайней мере часть воздухоотводящего щланга 3 вьшолнена гофрированной, а шланг 3 вьтолнен из эластичного материала со спиральным каналом 19. При прохождении смеси по каналу шланга 3 происходит разделение потока воздуха на жидкую и газообразную фракции. Жидкая фракция концентрируется в периферийной части потока и м.б. собрана в резервуар для повторного использования. 1 з.п. ф-лы, 1 ил. СО 4 о СП Sofa итгсяа

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

Рифа ярда атем

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4199856/22-03 (22) 25.02.87 (46) 28.02.89. Бюл. № 8 (71) Институт горного цела СО АН

СССР (72) А.В.Белоусов (53) 622.233.4/7-85-758.3(088.8) (56) Авторское свидетельство СССР

¹ 209370, кл. Е 21 С 3/24, 1965.

Авторское свидетельство СССР № 894186, кл. Е 2 1 С 3/74, 1980. (54) УСТРОЙСТВО ДЛЯ ГЛУШЕНИЯ ШУМА

ВЫХЛОПА ПНЕВМАТИЧЕСКИХ БУРИЛЬНЫХ

МАШИН (57) Изобретение относится к горной промышленности,. Цель --повышение эффективности глушения шума за счет увеличения степени диспергации воды в выхлопном потоке и снижение в последнем амплитуды размаха скачков давления при одновременном улучшении условий улавливания масляного аэрозоля выхлопного потока. Устр-во для глушения шума выхлопа пневматических бурильных машин включает размещенный концентрично корпусу 1 бурильной машины с выхлопными отвер„„SU„„346) 905

<5р 4 Е 21 С 3/24, В 25 р 17/11 стиями 2 и воздухоотводящим шлангом 3 кожух — глушитель (КГ) 4, образующий с последним выхлопную к .меру 5. Выполнен КГ 4 с выхлопным отверстием, к которому подсоединен выхлопной патрубок 7. Проходной канал 8 последнего выполнен в виде сопла Лаваля, имеющего входное сечение (С) 9, критическое С 10 и выходное С 11. В критическом С 10 сопла размещена торцовая часть 12 водоподводящего патрубка 13. Торцовая часть 12 выполнена в виде полусферы

14, на которой расположены калиброванные каналы 16, направленные в сторону центра 15 полусферы 14. По крайней мере часть воздухоотводящего шланга 3 выполнена гофрированной, а шланг 3 выполнен из эластичного материала со спиральным каналом 19.

При прохождении смеси по каналу шланга 3 происходит разделение потока воздуха на жидкую и газообразную фракции. Жидкая фракция концентрируется в периферийной части потока и м.б. собрана в резервуар для повторного использования. 1 з.п. ф-лы, 1 ил.

1461905

Изобретение относится к горной промьппленности, в частности к устройствам для глушения шума выхлопа, матическими бурильными машинами.

Целью изобретения является повышение эффективности глушения шума за счет увеличения степени диспержение в последнем амплитуды размаха ного аэрозоля выхлопного потока.

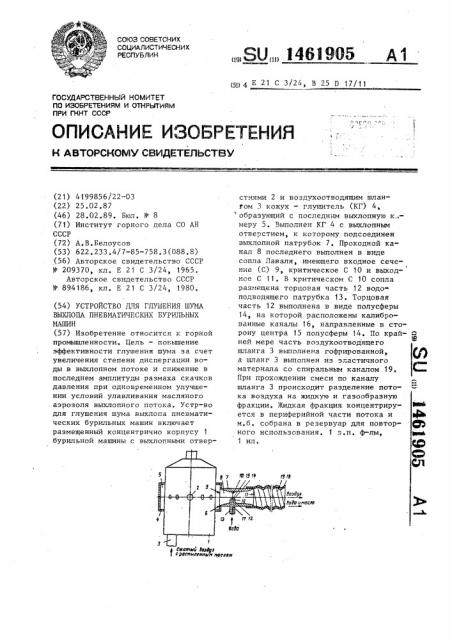

На чертеже показано предлагаемое устройство, продольный разрез.

Устройство для глушения шума выхлопа пневматических бурильных махлопными отверстиями 2 и воздухоотводящим шлангом 3 кожух-глушитель 4, образующий с последним выхлопную камеру 5.

В кожухе-глушителе 4 выполнено выхлопное окно 6 с подсоединенным к нему выхлопным патрубком 7, проходной клапан 8 которого выполнен в виде сопла Лаваля, имеющего входное сечение 9, критическое сечение 10 и выходное сечение 11. В критическом сечении 10 сопла размещена тор. цовая часть 12 водоподводящего паттрубка 13. Торцовая часть выполнена в виде полусферы 14, на которой расположены направленные к центру 15 полусферы 14 калиброванные каналы 16.

Оси калиброванных каналов 16 для подачи в выходную струю равномерно расходятся от сферической части 12 патрубка 13. Ось 17 патрубка 13 размещена в плоскости критического сечения 10, сопла, а сам патрубок 13 подсоединен к водопроводной магистрали (не показано) . К патрубку 7 присоединен воздухоотводящий шланг 18, выполненный из эластичного материала гофрированным со спиральным каналом 19. Спиральный канал 19 в шланге 18 может быть образован за счет расположения в нем

50 шнека (не показан) с шагом, равным шагу спиральных гофр.

Устройство для глушения шума работает следующим образом.

При работе бурильной машины сжа55 тый воздух с распыленным маслом поступает в корпус 1 через шланг,3, а отплботанный воздух через отвер- . применяемым при бурении шпуров пневгации воды в выхлопном .потоке и сни- 10

15 (25 стия 2, камеру 5 кожуха-глушителя

4 проходит в выхлопное окно 6 ° После прохождения входного сечения 9 сопла одновременно с ростом скорости потока в критическом сечении

10 происходит падение давления. В центральную часть потока вблизи критического сечения 10 подается вода через калиброванные каналы 16, расположенные радиально на торцовой части патрубка 13, выполненного в виде полусферы 14.При этом создается мелкодисперсная воздушно-водяная завеса, поступающая через выходное сечение 1 1 в гофрированный шланг 18. При прохождении смеси по винтовому каналу гофрированного шланга вследствие действия инерционных сил и сил трения о спиральную поверхность канала происходит разделение потока воздуха на жидкую и ra" зообразную фракции, при этом жидкая фракция концентрируется в периферийной части потока и может быть собрана в резервуар для повторного использования °

Формула изобретения

1. Устройство для глушения шума выхлопа пневматических бурильных машин, включающее размещенный концентрично корпусу машины и образующий с последним выхлопную камеру кожух-глушитель с выхлопным патрубком, соединенным с каналом воздухоотводящего шланга, водопроводную магистраль с патрубком и образованными в.торцовой части последнего калиб- . рованными каналами для подачи воды в выхлопную струю, о т л и ч а ю— щ е е с я тем, что, с целью повышения эффективности глушения шума за счет увеличения степени диспергации воды и выхлопном потоке и снижения в последнем амплитуды размаха скачков давления при одновременном улучшении условий улавливания масляного аэрозоля выхлопного потока, Э проходной канал выхлопного патрубка кожуха-глушителя имеет форму сопла Лаваля, а торцовая часть патрубка водопроводной магистрали имеет,форму полусферы и размещена в проходном канале выхлопного патрубка кожуха-глушителя, при этом ось патрубка водопроводной магистрали расположена в критическом сечении

1461905

Составитель В.Захаров

Редактор Т.Парфенова Техред M.Äèäûê Корректор С.Черни

Заказ 644/27 Тираж 449 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4!5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101 сопла, а калиброванные каналы направлены в сторону центра полусферы, причем по крайней мере часть воэдухоотводящего шланга выполнена гофрированной.

2 ° Устройство по п. 1, о т л ич а ю щ е е с я тем, что канал воздухоотводящего шланга имеет спиралевидную форму, а шланг выполнен иэ эластичного материала.
