Временная выдвижная предохранительная крепь

Временная выдвижная предохранительная крепь

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и м,б. использовано при проходке вьфаботок в неустойчивых, склонных к вывалам породах для временного крепления призабойного пространства. Цель - повышение надежности крепи и снижение трудоемкости работ по ее установке. Крепь состоит иэ несущих балок (НБ) с опорной 1 и консольной 2 частями, соединительных элементов в виде петель 3, охватывающих опорную часть 1 НБ, и предохранительного щита 5. Последний выполнен в виде . труб с натянутой между ними сеткой. Внутри.труб установлена консольная часть 2 НБ. Между НБ и петлями 3 установлены клинья 4. Опорную часть 1 НБ закрепляют на верхняках постоянно .крепи с помощью петель 3 и клиньев 4. На консольную часть 2 НБ надевают щит 5. По мере продвигания забоя НБ вьздвигаются в призабойное пространство и упираются в вы;юлбленные в груди забоя лунки 8. 3 ил. g (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д11 4 Е 21 0 19/02, 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4204147/22-03 (22) 02 03.87 (46) 28.02.89. Бюл. Р 8 (7 1) Среднеазиатский научно-исследовательский институт геологии и минерального сырья (72) Н.усенов и A.Ó.Àõìàäèåâà (53) 622.281,5(088.8) (56) Авторское свидетельство СССР

Р 78384, кл. Е 21 D 19/02, 1948.

Авторское свидетельство СССР

Р 221628, кп, Е 21 0 19/02, 1966.

; (54) ВРЕМЕННАЯ ВЬЩВИЖНАЯ ПРЦ ОХРАНИТЕЛЬНАЯ КРЕПЬ (57) Изобретение относится к горному, делу и м.б. использовано при проходке выработок в неустойчивых, склонных к вывалам породах для временного крепления призабойного пространства.

„„SU„„1461983 А 1

Цель — повьппение надежности крепи и снижение трудоемкости работ по ее установке. апрель состоит из несущих балок (НБ) с опорной 1 и консольной 2 частями, соединительных элементов в виде петель 3, охватывающих опор— ную часть 1 НБ, и предохранительного щита 5. Последний выполнен в виде . труб с натянутой между ними сеткой.

Внутри. труб установлена консольная часть 2 НБ. 11ежду НБ и петлями 3 установлены клинья 4. Опорную часть 1

НБ закрепляют на верхняках постоянноР крепи с помощью петель 3 и клиньев

4. На консольную часть 2 НБ надевают. щит 5. По мере продвигания забоя HE выдвигаются в призабойное пространство и упираются в выдолбленные в груди забоя лунки 8. 3 ил.

146196

Крепь работает следующим образом.

Опорную часть 1 несущих балок закрепляют на верхняках постоянной

Составитель Л. Чистова е

Редактор М. Недолуженко Техред Л. Сердюкова Корректор Н. Гунько

Заказ 652/31 Тираж 449 . Подписное

ННиитЩ

НЫЛ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина,101!

Изобретение относится к горному делу, может быть использовано при проходке выработок в неустойчивых склонных к вывалам породах для .временного крепления призабойного пространства.

Цель изобретения - повышение надежности крепи и снижение трудоемкости работ по установке и передвижке крепи.

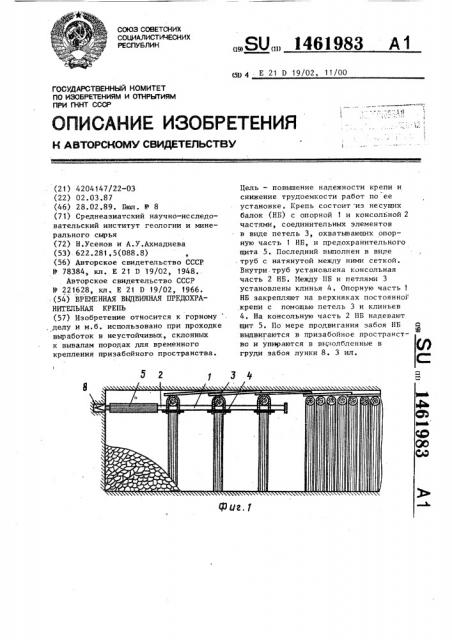

На фиг ° 1 изображена временная выдвижная предохранительная крепь; на фиг. 2 — соединительный элемент в виде петли; на фиг. 3 - предохранительный щит.

Крепь состоит из несущих балок с опорной 1 и койсольной 2 частями и соединительных элементов в виде петель 3, охватывающих опорную часть 1 несущих балок и зажатых клиньями 4. Консольная часть предохранительного щита 5 представляет б собой металлическую сетку 6, наваренную на бурильные трубы 7 большово диаметра, чем размер несущих балок ° крепи с помощью петель 3 и клиньев

4. На консольную часть 2 несущих балок надевают предохранительный щит 5. По мере продвигания забоя несущие балки выдвигаются в призабойное пространство и упираются в выдолбленные в груди забоя лунки 8 °

Наличие двух orдр повышает несущую

1р способность балки в 2 раза.

Формула и э обретения

Временная выдвижная предохрани15 тельная крепь, включающая несущие балки с опорной и консольной частью и соединительные элементы для подвески несущих балок, о т л и ч а ющ а я с .я тем, что, с целью повы20 шения надежности крепи и снижения

1 трудоемкости работ по ее установке, крепь снабжена предохранительным щитом, выполненным в виде труб с натянутой между ними сеткой, а кон-. сольная часть балок установлена внутри труб щита с воэможностью передвижения и упора s грудь забоя, при . этом соединительные элементы выполнены в виде петель, охватывающих опорную часть несущих балок, а между балками и петлями установлены клинья.
