№ 146211

Класс 75а, 22

СССР

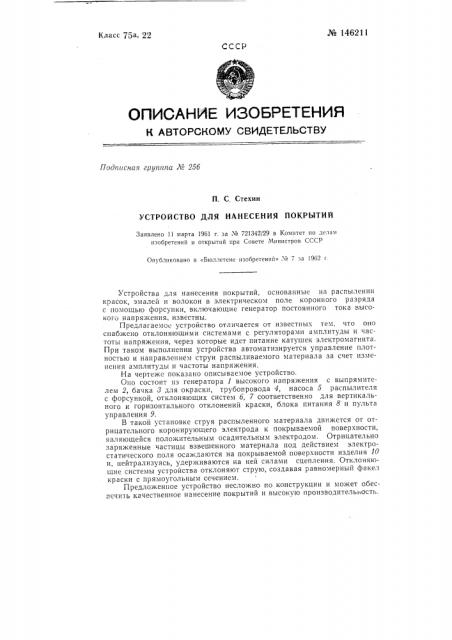

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная групшга Лг0 2о6

П. С, Стехин

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ

Заявлено 11 марта 1961 г, за Ха 721342/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» .Хв 7 за 1962 г.

Устройства для нанесения покрытий, основанные на распылении красок, эмалей и волокон в электрическом поле коронного разряда с помощью форсунки, включающие генератор постоянного тока высокого напря>кения, известны.

Предлагаемое устройство отличается от известных тем, что оно снабжено отклоняющими системами с регуляторами амплитуды и частоты напряжения, через которые идет питание катушек электромагнита.

При таком выполнении устройства автоматизируется управление плотностью и направлением струи распыливаемого материала за счет изменения амплитуды и частоты напряжения.

На чертеже показано описываемое устройство.

Оно состоит из генератора 1 высокого напряжения с выпрямителем 2, бачка 3 для окраски, трубопровода 4, насоса 5 распылителя с форсункой, отклоняющих систем б, 7 соответственно для вертикального и горизонтального отклонений краски, блока питания 8 и пульта управления 9.

В такой установке струя распыленного материала движется от отрицательного коронирующего электрода к покрываемой поверхности, являющейся положительным осадительным электродом. Отрицательно заряженные частицы взвешенного материала под действием электростатического поля осаждаются на покрываемой поверхности изделия 10 и, нейтрализуясь, удерживаются на ней силами сцепления. Отклоняющие системы устройства отклоняют струю, создавая равномерный факел краски с прямоугольным сечением.

Предложенное устройство несложно по конструкции и может обеспечи1ь качественное нанесение покрытий и высокую производительность. № 146211

Предмет изобретения

Устройство для нанесения покрытий, основанное на распылении красок, эмалей и волокон в электрическом поле коронного разряда с помощью форсунки, включающее генератор постоянного тока высокого напряжения, отличающееся тем, что, с целью автоматического управления плотностью и направлением струи распыливаемого материала за счет изменения амплитуды и частоты напряжения, оно снабжено отклоняющими системами с регуляторами амплитуды и частоты напряжения, через которые идет питание катушек электромагнита

2 1 г
