Устройство управления процессом приготовления многокомпонентных смесей

Устройство управления процессом приготовления многокомпонентных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам автоматизации производственных процессов и может быть использовано при разработке автоматизированных систем управления приготовлением многокомпонентных смесей в шинной, радиотехнической , строительной отраслях промьшшенности Цель изобретения - увеличение быстродействия, уменьшение погрешностей дозирования и упрощение . Устройство содержит датчики массы, электронную вычислительную машину и блок.ввода информации, вклюв себя последовательно соединенные генератор импульсов, двоичный счетчик, дешифратор, усилитель, коммутатор , на информационные входы которого поступают сигналы датчиков массы, память, выход которой через преобразователь циклического кода Грея в двоичньш соединен с шиной данных интерфейса ЭВМ, формирователь импульсов, вход которого соединен с генератором импульсов , последовательно соединенный с ним элемент И, элемент И-НЕ, вход которого соединен с управляющей шиной чтения интерфейса ЭВМ, а выход - со вторым входом элемента И и входом управления считывания памяти, вход разрешения записи которой соединен с выходом элемента И,-мультиплексор адреса, два адресных входа которого соединены соответственно с адресной шиной интерфейса ЭВМ и выходом двоичного счетчика , входы выборки адреса - с выходами элементов И и И-НЕ, а выход - с адресным входом памяти, последовательно соединенные селектор выбора блока ввода информации, адресный вход которого соединен с адресной шиной интерфейса ЭВМ, информационный - с выходом элемента И, а выход - со входом элемента И-НЕ, элемент задержки , выход которого соединен с управляющей шиной интерфейса ЭВМ. 1 ил. е (Л т

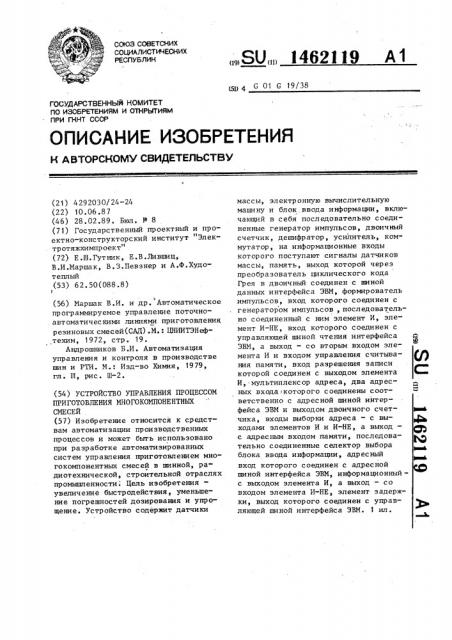

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

m 4 С 01 С 19/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4292030/24-24 (22) 10.06.87 (46) 28.02.89. Бюл. Р 8 (71) Государственный проектный и проектно-конструкторский институт "Элек" тротяжхимпроект" (72) Е.Ш.Гутник, Е.В.Лившиц, В.И Маршак, В.З.Певзнер и А.Ф.Худотеплый (53) 62. 50(088.8) ! (56) Маршак В.И. и др. Автоматическое программируемое управление поточноавтоматическими линиями приготовления резиновых смесей(САД) .M.: ЦНИИТЭНефтехим, 1972, стр. 19.

Андрошников Б.И. Автоматизация управления и контроля в производстве шин и РТИ. M. Изд-ва Химия, 1979, гл. Ш, рис. Ш-2. (54) УСТРОЙСТВО УПРАВЛЕНИЯ ПРОЦЕССОМ

ПРИГОТОВЛЕНИЯ МНОГОКОМНОНЕНТНЫХ

СМЕСЕЙ . (57) Изобретение относится к средствам автоматизации производственных процессов и может быть использовано при разработке автоматизированных систем управления приготовлением многокомпонентных смесей в шинной, радиотехнической, строительной отраслях промьпппенности. Цель изобретения— увеличение быстродействия, уменьшение погрешностей дозирования и упрощение. Устройство содержит датчики

„„SU„„1462119 А1 массы, электронную вычислительную машину и блок ввода информации, включающий в себя последовательно соединенные генератор импульсов, двоичный счетчик, дешифратор, усилитель, коммутатор, на информационные входы которого поступают сигналы датчиков массы, память, выход которой через преобразователь циклического кода

Грея в двоичный соединен с шиной данных интерфейса ЭВМ, формирователь импульсов, вход которого соединен с генератором импульсов, последовательно соединенный с нкм элемент И, элемент И-НЕ, вход которого соединен с управляющей шиной чтения интерфейса

ЭВМ, а выход — со вторым входом элемента И и входом управления считывания памяти, вход разрешения записи которой соединен с выходом элемента

И,-мультиплексор адреса, два адресных входа которого соединены соответственно с адресной шиной интерфейс а ЭВМ и выход ом двоич ног о сч е тчика, входы выборки адреса — с выходами элементов И и И-HE а выход— с адресным входом памяти, последовательно соединенные селектор выбора блока ввода информации, адресный вход которого соединен с адресной шиной интерфейса ЭВМ, информационныйс выходом элемента И, а выход — со входом элемента И-НЕ, элемент задержки, выход которого соединен с управляющей шиной интерфейса ЭВМ. 1 ил.

1 146

Изобретение относится к автоматизации производственных процессов и моФет быть использовано при разработке автоматизированных систем управления приготовлением многокомпонентных смесей в шинной, радиотехничеСкой, строительной отраслях промьппленности.

Цель изобретения — увеличение быСтродействия, уменьшение погрешностей дозирования и упрощение устройства управления процессом приготовлейия многокомпонентных смесей.

: На чертеже изображена схема устро ства.

Схема включает последовательно соединенные генератор импульсов 1 „ двоичный счетчик 2, дешифратор 3, усИлитель 4, коммутатор 5, блок памяти 6, выход которого соединен через преобразователь 7 циклического кода Грея в двоичный с шиной данных

D интерфейса ЭВМ 7а, формирователь импульсов 8,на выход которого поступают сигналы генератора импульсов 1, пОследовательно соединенный с ним элем6нт И 9, элемент И-НЕ 10, вход которого соединен с управляющей шиной чтения RD интерфейса ЭВМ 7а, а выхОд — со вторым входом элемента И 9 и входом управления считыванием EKD блока памяти 6, мультиплексор адреса 11, адресные входы А1 и А2 которого соединены с адресной шиной А ийтерфейса ЭВМ 7а и выходом двоичного счетчика 2, входы выборки адреса- SE1 и SE2 — соответственно с выходами элементов И 9 и И-НЕ 10, а вйход — с адресным входом А памяти

6, последовательно соединенные селектор 12 выбора блока ввода информации, адресный вход которого соединен с адресной шиной А интерфейса ЭВМ, 7а, информационный вход DE - с выходом элемента И 9, а выход — со вторым входом элемента И-НЕ, элемент задержки 13, выход которого соединен с управляющей шиной готовности Н интерфейса ЭВМ 7а, датчики 14 массы, выходы которых связаны с информационными входами D, - Э„коммутатора 5.

Устройство работает следующим об1)а зом.

Генератор 1 импульсов выдает импульсы частотой 1 кГц, которые поступают на вход двоичного счетчика 2, формирующего коды адресов датчиков массы 14. Код адреса поступает на

2119

2 вход дешифратора 3 и через усилитель

4 — на опрос коммутатора 5, на инфор-. мационные входы D, — Э„которого непрерывно поступают сигналы датчиков

5 массы 14. Коммутатор 5 находится в непосредственной близости от датчиков

14 массы, и поэтому линии связи меж10

55

40 ду ними короткие. С выхода коммутатора 5 код массы избранного датчика 14 массы поступает на вход данных блока памяти 6. Одновременно код адреса с выхода счетчика 2 поступает на адресный вход А1 мультиплексора адреса 11.

При отсутствии сигнала обращения к блоку ввода информации со стороны интерфейса ЭВМ 7а с выхода селектора

12 поступает запрещающий сигнал на пер вый вход элемента И-НЕ 1 О. При этом на первый вход элемента И 9 с выхода элемента И-НЕ 10 поступает сигнал, разрешающий прохождение импульса записи, поступающего на второй вход элемента И 9 с выхода формирователя импульсов 8. C выхода разрешения записи ERM блока памяти 6, на вход выборки адреса SE1 мультиплексора 11 и на вход DE селектора адреса 12. При этом, на адресный вход А блока памяти 6 поступает с мультиплексора 11 код адреса, и осуществляется записи кода массы избранного дозатора в соответствующую ячейку блока памяти 6. Сигнал, поступивший на вход DE селектора адреса 12 запрещает обращение к блоку ввода информации с интерфейса ЭВМ 7а на время записи информации в ячейку памяти 6.

После окончания импульса записи в блок памяти 6 с выхода элемента И 9 на вход DE селектора 12 выбора блока информации поступает сигнал, разрешающий обращение к устройству с интерфейса ЭВМ 7а при необходимости считывания информации из блока памяти 6. При этом, с интерфейса ЭВМ 7а поступает код выборки блока ввода информации на вход А селектора 12 выбора блока информации и сигнал чтения RD на вход элемента И-НЕ 10, на выходе . которого формируется сигнал, поступающий на второй вход элемента

И 9 и запрещающий прохождение сигна- ла от формирователя импульсов 8. Тем самым вводится запрет записи информации в памяти 6 при чтении информации.

14621

Одновременно сигнал с выхода элемента И-HE 10 производит выборку адреса опрашиваемой ячейки памяти 6, передавая код адреса со входа А2 мультиплексора 11 на адресный вход А памяти 6, и формирует команду чтения

ERD из памяти 6. При этом, с выхода селектора 12 выбора блока информации через элемент задержки 13 на интерфейс ЭВМ 7а выдается сигнал готовности Н.

Таким образом, осуществляется циклический опрос датчиков массы через коммутатор ои занесение полученной ин- 16 формации в ячейки памяти с двусторонним доступом, причем запись информации в памяти происходит без захвата . интерфейса ЭВМ, что позволяет экономить ресурсы мощности вычислительно- 2о

ro комплекса на занесение в память информации о текущем состоянии дозируемой массы, уменьшает погрешность дозирования, сокращает количество модулей УСО и количество линий связи. 25

Формула изобретения

Устройство управления процессом приготовления многокомпонентных сме- 30 сей, содержащее датчики массы и электронную вычислительную машину (ЭВМ), . о т л и ч а ю щ е е с я тем, что, с целью увеличения быстродействия, . уменьшения погрешностей дозирования и упрощения, оно содержит генератор импульсов, двоичный счетчик,,цешифратор, усилитель, коммутатор, формирователь импульсов, мультиплексор, 19

4 блок памяти, элементы И, И-НЕ и задержки, преобра зователь циклического кода Грея в двоичный код и селектор, генератор импульсов через последовательно соединенные двоичный счетчик, дешифратор и усилитель подключен к управляющему входу коммутатора, информационные входы которого соединены с соответствующими датчиками массы, а выход подключен к входу данных блока памяти, выход генератора подсоединен также через последова- . тельно включенные формирователь импульсов и элемент И к первому входу выборки адреса мультиплексора, второй вход выборки адреса которого соединен с вторым входом элемента И, выходом элемента И-НЕ и входом управления считыванием блока памяти, выход мультиплексора соединен с адресным входом блока памяти, а его адресные входы соединены соответственно с выходом двоичного счетчика и адресной шиной интерфейса ЭВМ, шина управления чтением которой соединена с первым входом элемента И-НЕ, адресная шина интерфейса ЭВМ соединена также с адресным входом селектора, информационный вход которого соединен с выходом элемента И и входом управления записью блока памяти, выход селектора соединен с вторым входом элемента И-HE и через элемент запаздывания связан с шиной готовности интерфейса

ЭВМ, выход блока памяти через преобразователь циклического кода Грея в двоичный код соединен с шиной данных интерфейса ЭВМ.
