Реферат



Класс 75b, 8

57 1 233

75b, 27

Юа 146213

СССР

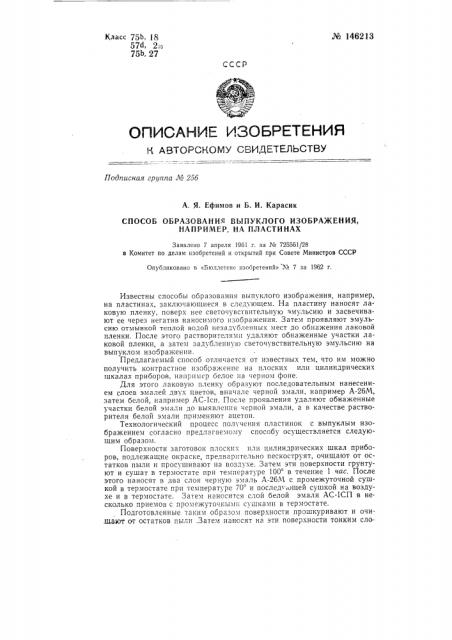

ОПИСАНИ ИЗОБРКТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л 25б

А. Я. Ефимов и Б. И. Карасик

СПОСОБ ОБРАЗОВАНИЯ ВЫПУКЛОГО ИЗОБРА)КЕНИЯ, НАПРИМЕР, НА ПЛАСТИНАХ

Заявлено 7 апреля 1961 г. за № 725561/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опуоликовано в «Бюллетене изобретений» № 7 за 1962 г.

Известны способы образования выпуклого изображения, например, на пластинах, заключающиеся в следующем. На пластину наносят лаковую пленку, поверх нее светочувствительную эмульсию и засвечивают ее через негатив наносимого изображения. Затем проявляют эмульсию отмывкой теплой водой незадубленных мест до обнажения лаковой пленки. После этого растворителями удаляют обнаженные участки лаковой пленки, а затем задубленную светочувствительную эмульсию на выпуклом изобрансении.

Предлагаемый способ отличается от известных тем, что им можно получить контрастное изображение на плоских или цилиндрических шкалах приборов, например белое на черном фоне.

Для этого лаковую пленку образуют последовательным нанесением слоев эмалей двух цветов, вначале черной эмали, например А-26М, затем белой, например АС-1сп. После проявления удаляют обнаженные участки белой эмали до выявления черной эмали, а в качестве растворителя белой эмали применяют ацетон.

Технологический процесс получения пластинок с выпуклым изображением согласно предлагаемому способу осуществляется следую1цим образом.

Поверхности заготовок плоских или цилиндрических шкал приборов, подлежащие окраске, предварительно пескоструят, очищают от остатков пыли и просушивают на воздухе. Затем эти поверхности грунтуют и сушат в термостате при температуре 100 в течение 1 час. После этого наносят в два слоя черную эмаль А-26М с промежуточной сушкой в термостате при температуре 70 и послед .ошей сушкой на воздухе и в термостате. Затем наносится слой белой эмали АС-1СП в несколько приемов с промежуточ11ым сушками в термостате.

Подготовленные таким образом поверхности прошкуривают и очи.щают с т остатков пь1ли .Затем наносят на эти поверхности тонким сло¹ 146213 ем светочувствительную эмульсию, просушивают ее и засвечивают через негатив наносимого изображения. После этого проявляют изображение отмывкой теплой водой в течение 1 — 2 мин до обнажения лаковой пленки в незадубленных местах. Далее п осушивают заготовку и удаляют оонаженные участки белой эмали до выявления черной эмали растворителем-ацетоном колонковой кистью. Цилиндрические шкалы обрабатывают путем их вращения на оправке. После обработки растворителем заготовки сушат, обрабатывают в 5%-ном водном .растворе серной кислоты, промывают в теплой воде и снова сушат.

Предлагаемый способ одобрен Ярославским совнархозом.

Предмет изобретения

Составитель описания М. В. Нанкин

Редактор В В. Хазова

Текред T. П. Курилко Корректор Н. В, Щербакова

Формат бум 70)i 108 /, Тираж 600

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М Черкасский пер., д. 2/6

Подп. к печ. 7.III-62 г

Зак. 2616

Объем 0,18 изд, л.

Цена 4 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Способ образования выпуклого изображения, например, на пластинах, заключающийся в том, что на пластину наносят лаковую пленку, поверх нее светочувствительную эмульсию, засвечивают ее через негатив наносимого изображения, проявляют эмульсию отмывкой теплой водой незадубленных мест до обнажения лаковой гленки, после чего растворителями удаляют сперва обнаженные участки лаковой пленки, а затем задубленную светочувствительную эмульсию на выпуклом изобр ажении, отличающийся тем, что, с целью получения контрастного изображения на плоских или цилиндрических шкалах приборов, например белого на черном фоне, лаковую пленку образуют последовательным нанесением слоев эмалей двух цветов, сперва черной эмали, например А-2бМ, затем белой, например АС-1сп, причем после проявления удаляют обнаженные участки белой эмали до выявления черной эмали, а в качестве растворителя белой эмали применяют ацетон.
