Реферат



Изобретение относи -ся к автоматике , в частности к устройствам для точного поддержания давления газа при больших диапазонах изменения расхода , и может найти применение в различных системах газовой, химической и других отраслях промьшшенности. Цель изобретения - расширение области применения регулятора. Регулятор

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5g 4 С 05 П 16/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (21) 4228225/24-24 (22) 13.04.87 (46) 28.02.89. Бюл. 1Ф 8 (71) Украинский филиал Центрального конструкторского бюро арматуростроения (72) К.Д. Маргулис (53) 621.646.4 (088.8) (56) Авторское свидетельство СССР

1149227,кл. G 05 D 16/06, 1983.

„„Я0„„1462266 A 1 (54) РЕГУЛЯТОР ДАВЛЕНИЯ (57) Изобретение относится к автоматике, в частности к устройствам для точного поддержания давления газа при больших диапазонах изменения расхода, и может найти применение в различных системах газовой, химической и других отраслях р.

Цель изобретения — расширение области применения регулятора. Регулятор

1462266 Р Fn

С кл+С„

«НСК„ йР1

1 давления содержит корпус 1, чувствительный элемент 2, регулирующий орган

3, основную управляющую полость 4, рабочую 5, входную 6 и выходную 7 полости, управляющее устройство, включающее управляющий элемент 8,эле1"

Изобретение относится к автоматике, в частности к устройствам для точного поддержания давления газа при больших диапазонах изменения расхода и может найти применение в различных системах газовой, химической и других отраслях промышленности.

Цель изобретения — расширение области применения регулятора.

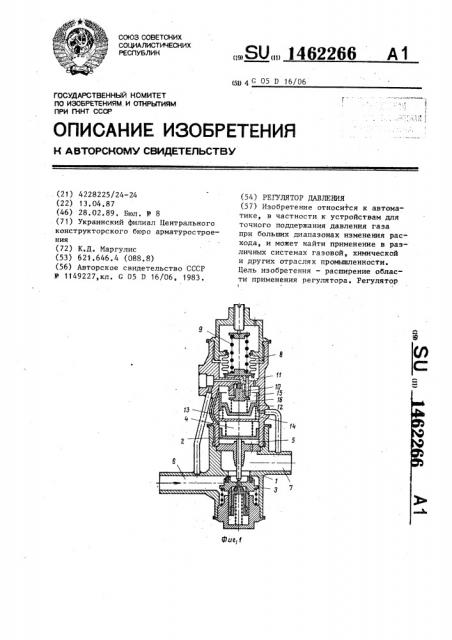

На фиг.1 изображен регулятор, 10 скомпонованный в одном корпусе; на фиг.2 — в состав регулятора входит, группа параллельно работающих основных регулирующих органов; на фиг.3— прямоточный основной регулирующий 15 орган.

Регулятор давления содержит корпус 1 с чувствительным элементом 2, регулирующим органом 3, основной управляющей полостью 4, рабочей 5,вход"20 ной 6, выходной 7 полостями. Регулятор содержит управляющее устройство, включающее управляющий элемент 8, элемент задания — пружину 9, управляющий орган 10, установленный между входной полостью 6 и дополнительной управляющей полостью 11. Регулятор содержит также поршень 12, первая полость 13 которого соединена с выходной полостью 7 и содержит пер- 30 ,вую пружину 14, а вторая полость 15 соединена с дополнительной управа ляющей полостью 11 и в ней между поршнем 12 и управляющим органом 10 установлена вторая пружина 16. 35 . На фиг.2 между входнрй полостью 6 и входом управляющего органа 10 установлен электропневмоклапан 17.

Жесткость второй пружины 16,суммарная жесткость пружин 16 и 14, площадь поршня 12 и площадь управ-, 40 ляющего элемента 8 находятся в следующей зависимости

СКл + Cp СКл

F F„ мент задания-пружину 9, управляющий орган 10, дополнительную управляющую полость 11, поршень 12, первую полость 13, первую пружину 14, вторую полость 15, вторую пружину 16 электропневмоклапан 17. 3 ил.

2 где С 1 — жесткость первой пружины 14;

С „„- жесткость второй пружины 16;

F — площадь поршня;

F, — площадь управляющего элемента 8.

Регулятор давления работает следующим образом.

При отсутствии давления регулирующий орган 3 регулятора закрыт,управляющий орган 10 открыт. При подаче давления на вход регулятора давление в полости 11 повышается до заданного пружиной 9, регулирующий орган

3 открывается и регулятор начинает работать. При этом в полости 7 поддерживается заданное давление, в полостях 11 и 4 — управляющее,несколько большее, чем давление в полости 7.

При изменении расхода или давления на входе происходит отклонение давления в полости 7, предположительно на величину 4 Р. Изменение давления в полости 7 воздействует на поршень 12 -и перемещает его на величину где BP — изменение давления в полости 7, F„ площадь поршня 12;

С к,„ - жесткость пружины 16, С „— жесткость пружины 14.

Перемещение поршня 12 на величину Н приводит к перенастройке управляющего устройства на величину где С„„- жесткость пружины 16, F „ — площадь управляющего элемента 8.

1462266

Формула с„„+ c„ c„„

F F, с„„+ с„ с

F F

35 где С„

С кл

Изменение выходного давления управляющего устройства воздействует на чувствительный элемент 2 регулятора и доводит давление в полости 7 1 до уровня, близкого первоначальному.

Механизм перенастройки одинаков для регуляторов (фиг. 1-3). Таким образом, задавая параметры . — жесткость пружины 16, жесткость пружины

14, контактирующей с поршнем 12,площади поршня 12 и управляющего элемента 8 из условия определяют минимальную погрешность работы регулятора.

Таким образом, без учета сил трения давление перенастройки управляющего устройства равно отклонению давления в системе. При этом ход поршня 12 значительно меньше возможного хода чувствительного элемента

2 регулятора.

Установка в выходной полости регулятора или системе, в которой поддерживается давление, подпружиненного поршня, нагруженного давлением, поддерживаемым в системе и контактирующим с клапанной пружиной управляющего устройства, позволяет производить автоматическую поднастройку группы параллельно работающих регуляторов или регулятора проходного типа. При этом ход поршня не зависит от перемещения чувствительных эле-, ментов регуляторов изобретения

Регулятор давления, содержащий корпус, между входнои и выходнои полостями которого установлен регу-. лирующий орган, связанный с чувствительным элементом, образующим с корпусом основную управляющую полость и рабочую полость, соединенную с выходной полостью, и управляющее устройство, включающее управляющий чувствительный элемент, связанный с элементом задания и управ15 ляющим органом, установленным между входной полостью и дополнительной управляющей полостью, соединенной с основной управляющей полостью, о тл и ч а ю шийся тем, что, с

2п целью расширения области применения регулятора, в нем устанЬвлен поршень первая полость которого соединена с выходной полостью и в ней между поршнем и корпусом установлена пер"

25 вая пружина, а вторая полость соединена с дополнительной управляющей полостью, и в ней установлена между поршнем и управляющим органом вторая пружина, причем площадь поршня,площ щадь управляющего элемента, жесткость, первой и второй пружин находятся в зависимости жесткость первой пружины, жесткость второй пружины; площадь поршнями площадь управляющего -элемента.

Фиа 2

1462266
