Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано в индукционных планшетных устройствах ввода графической информации в ЭВМ, Целью изобр: ретения является расширение области применения съемника за счет обеспечения равномерной подсветки изображения в зоне считывания при работе в режиме автоматической компенсации . погрешности оператора. Цель достигается тем, что в съемник координат, содержапщй корпус 1 с встроенной считьшающей индукционной системой, состоящей из основной 3 и дополнительной 4 катушек индуктивности, и линзой 2 с визирным перекрестием,, введен разветвленный волоконно-оптический преобразователь с регулярной структурой укладки волокон, и с общим плоским торцом 9, находящимся в контакте с плоскостью 10 считывания, предназ- .наченный для подсветки изображения в зоне считывания, визуального наблюдео ния считьшаемого изображения и его передачи на фотоприемник. Преобразователь состоит нз световода 5 для наблюдения изображения, световода 6 для подсветки изображения в зоне считывания и световода 7 для передачи изображения на фотоприемиик.3 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН . (51)4 G 06 К )1/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ rHHT СССР (21) 4161188/24-24 (22) 10.12.86 (46) 28.02.89. Бюл. М 8 (71) Институт технической кибернетики АН БССР (72) Г.И.Алексеев, Г.Г.Маньшин. и Н.И.Рысейкин (53) 681.327(088.8) (56) Авторское свидетельство СССР

N 1243000, кл. G 06 К 11/06, 1984.

Авторское свидетельство СССР

Ф 955133, кл. G 06 К 11/06, 1980, (54) СЬКМНИК КООРДИНАТ Д31Я ИНДУКЦИОННЫХ ППАНШКТНЫХ УСТРОЙСТВ ВВОДА ГРАФИЧЕСКОЙ ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в индукционных планшетных устройствах ввода графической информации в ЭВМ, Целью изобр ретения является расширение области применения съемника за счет обеспечения равномерной подсветки изображе„„SU„„1462375 А 1 ния в зоне считывания при работе в режиме автоматической компенсации погрешности оператора. Цель достигается тем, что в съемник координат, содержащий корпус 1 с встроенной считывающей индукционной системой, состоящей из основной 3 н дополнительной 4 катушек индуктивности, и линзой

2 с визирным перекрестием, введен разветвленный волоконно-оптический преобразователь с регулярной структурой укладки волокон и с общим плоским торцом 9, находящимся в контакте с плоскостью 10 считывания, предназ,наченный для подсветки изображения в зоне считывания, визуального наблюдения считываемого изображения и его передачи на фотоприемник. Преобразователь состоит из световода 5 для наблюдения изображения, светавода 6 для подсветки изображения в зоне считывания и световода 7 для переда, чи изображения на фотоприемник. 3 ил.

l 462375

Изобретение относится к автоматике и вычислительной технике,и может быть использовано в индукционных планшетных устройствах ввода графической информации для считывания картографи„ческой, чертежной и другой гряфичес) кой информации в ЭВМ.

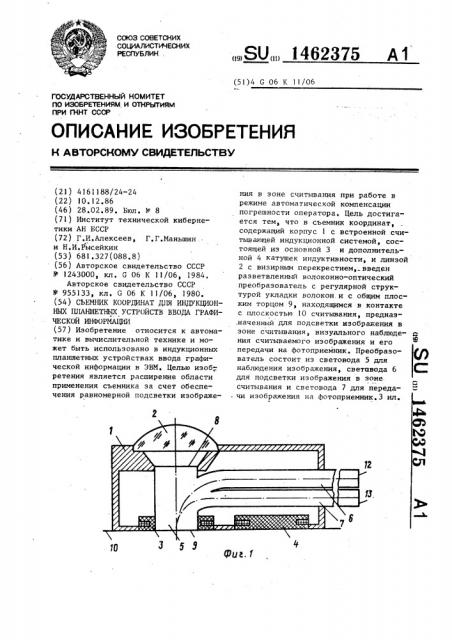

Цель изобретения — расширение области применения съемника путем обес- 0 печения равномерной подсветки иэображения в зоне считывания. На фиг.l показан съемник координат, : ;разрез; на фиг.2 — то же, вид сверху, : на фиг.3 — общий торец разветвленно го волоконно-оптического световода

:: с гексагоняльной регулярной структу:, рой укладки волокон (a) и с кубической (б).

Съемник координат содержит корпус 2п

), фокусирующий элемент в виде линзы 2 с визирным перекрестием, сииты: вающую индукционную систему, состоящую иэ,основной 3 и дополнительной

4 катушек индуктивности, раэветвлен- 25 ный волоконно-оптический преобразователь, состоящий из световода 5 для наблюдения изображения, световода 6 для подсветки изображения и светово" да 7 для передачи изображения на 30 фотоприемник. На фиг.l и 2 показаны также выходной торец 8 световода 5, общий торец 9 разветвленного волокон.:но-оптического преобразователя„ плос"i

: кость 10 считывания, эона 11 считы- вания, входной торец 12 световода :6 и выходной торец 13 световода 7.

Оптическая ось световода 5 совпадает с оптической осью линзы 2 с визирным перекрестием и с магнитной осью основной катушки 3 индуктивности. Общий торец 9 расположен в плоскости основания корпуса 1 съемника.

В процессе считывания обеспечивается контакт плоскости основания корпу- 4 са 1 съемника с плоскостью 10 считывания.

Основная катушка 3 индуктивности предназначена для считывании истинных координат точек графического

5О изображения. Дополнительная катушка .4 индуктивности.позволяет считывать дополнительные координаты точек графического изображения, и пб взаим55 ному расположению истинных и дополнительных координат точек определяет. ся угловое расположение съемника ко";, ординат.

Съемник координат работает следующим образом.

Съемник выводят в считываемую точку графического изображения и освеща.-.. ют входной торец 12 световода 6 внешним источником рассеянного света (не показан). Рассеянный поток по волокнам световода 6 попадает через общий торец 9 на считываемое графическое иэображение, освещая его в пределах зоны 11 считывания.- Освещенный таким образом участок изображения наблюдается оператором на выходном торце 8 световода 5 через линзу

2 с визирным перекрестьем. Одновре менно рассеянный световой поток, отраженный в плоскости общего торца 9, от считываемого графического иэображения проходит по волокнам световода

7 для передачи изображения. Считываемое изображение формируется на выходном торце 13 световода 7 и проецируется, например, на фотоприемник матричного типа (не показан).

На фиг.3 представлены возможные варианты расположения волокон на об. —,. щем торце 9 для волокон круглого сечения. Расположение волокон.на общем торце 9 может быть различным для гексагональной и кубической регулярной структуры укладки волокон, но оно не должно обеспечивать как равномерную подсветку изображения в зоне 11 считывания, так и правильную его передачу. Это достигается однородным взаимным расположением волокон световодов 5-7 по площади общего тарца 9. Поскольку структура укладки волокон на общем торце 9 регулярна, торцы волокон световодов 5-7 по площади общего торца. 9 распределены однородно (фиг.З), а подсветка входного торца 12 световода 6 проиэводится рассеянным светом, в любом случае подсветка изображения в зоне ll счи= тывания будет равномерной, Это имеет существенное значение цля точного преобразования яркости элементов счичъ1ваемого изображения в кодовые эквиваленты в режиме многоуровневого квантования по яркости. Кроме этого, обеспечивается регулировка освещенности изображения в зоне ll считываиии (что создает дополнительное удоб= ство оператору работающему со съемником) при сохранении равномерности освещенности. Последняя достигается, например изменением светового потока

40 з 146237 с помощью рассеивающего светофильтра, который располагается на входном торце 12 световода 6.для подсветки изображения.

В случае применения различных тра5 фаретов и шкал, цветовой фильтрации и т.п. в плоскости входного торца

12 световода 6 располагают трафарет (не показан), освещаемый внешним ис- lp точником света и позволяющий ограничить необходимым образом зону 11 считывания Световой поток, ограниченный окном трафарета, попадает через общий торец 9 .в зону 11 считывания и оператор на выходном торце 8 световода 5 для наблюдения изображения через линзу 2 с визирным перекрестием наблюдает считываемое графическое иэображение на фоке освещенной через 20 трафарет поверхности.

Аналогичным образом при размещении в плоскости входного торца 12 световода 6 соответствующих цветофильтров осуществляется цветовая . 25 фильтрация ..изображения. Так, при считывании и кодировании многоцветных сложноструктурированных иэображений типа топографических карт местности необходимо расчленить процесс считывания и кодирования по цветовым составляющим и провести

его в несколько этапов. На каждом этапе считывания и кодирования отстраиваются от какой-либо определен35 ной цветовой составляющей, применяя соответствующий цветофильтр (например, при считывании сети рек голубого . цвета отстраиваются от зеленого цветового фона, соответствующего лесистой местности и т.д.).

Рассмотрим частный случай приминения съемника, когда по условиям работы не требуется применения фотоприемного устройства В этом случае 45 иэ состава съемника могут быть исключены световод 7 для передачи изображения на фотоприемник и дополнителы. ная катушка 4 индуктивности.

Такой съемник работает аналогично описанному. Съемник позволяет осу ществить заданный тип сканирования иэображения (например спиральная или круговая развертка, сканирование вращающимся телевизионным растром и т.п.) в зоне считывания. В этом случае на входной торец 12 световода 6 проецируется световое пятно, переме j

4 щающееся по торцу 12 в соответствии с заранее задайным законом. Поступая через светавод 6, указанное пятно сканирует считываемое изображение в зоне 11 считывания. Через выходной торец 8 светавода 5 и линзу 2 с визирным перекрестием сканируемое иэображение наблюдается оператором и/или передается на электронно-оптическую приемную головку (не показана) с целью последующего анализа и обработки данных сканирования, Таким образом, предлагаемый съемник координат позвпляет расширить область применения путем реализации . равномерной подсветки считываемого графического изображения при работе в составе индукционных планшетных устройств ввода графической информации в режиме автоматической компенсации погрешности человека-оператора.

Формула изобретения

Съемник координат для индукционных планшетных устройств ввода графической информации, содержащий кор пус фокусирующий элемент в виде линзы с визирным перекрестием, установю ленным в корпусе, и считывающую индукционную систему, состоящую из основной и дополнительной катушек индуктивности, размещенных и закрепленных в плоскости основания корпуса; отличающийся тем, что, с целью расширения области применения съемника за счет обеспечения равномерной подсветки изображения в зоне считывания, он содержит разветвленный волоконно-оптический преобразователь, состоящий из светоа вода для наблюдения изображения, оптической осью совмещенного с оптической осью линзы с визирным перекрестием и с магнитной осью основной катушки индуктивности, световода для подсветки изображения в зоне считывания и световода для передачи изображения на фотоприемник, причем все световоды выполнены с регулярной структурой укладки волокон и с общим плоским торцом, расположенным в плоскости основания корпуса и являющимся выходным торцом световода для подсветки изображения и вхддным торцом световодов для наблюдения изображения и для передачи изображения на фотоприемник.

1462375

Волокно с ел ойда Х

dtmo8o&a 6
