Реферат



Изобретение относится к вычислительной технике и может быть использовано прй разработке запоминающих устройств (ЗУ) на цилиндрических магнитных пленках (ЦМП). Целью изобретения является увеличение отношения сигнал/помеха. Накопитель для ЗУ содержит числовые обмотки, прямые l и обратные 2 провода которых расположены на поверхности гибкой непроводящей ленты 3 в плоскости, перпендикулярной осям ЦМП 4, и выполнены П-образной формы. ЦМП 4 нанесены на разрядные провода 5, используемые как при записи, так и при считывании. Запоминающим элементом в накопителе .являются участки ЦМП 4, расположенные под прямыми и обратными проводами числовой обмотки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

15Д 4 С 11 С 11/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4197234/24-24 (22) 19.02.87 (46) 28.02.89. Бюл. Р 8 (72) А.M.Ïoëåòàåâ, И.А.Андрианов и Л.В.Жаркова (53) 681.327.66(088.8) (56) Патент США 1Ф 3786450, кл. G 11 С 11/04, 1973.

Авторское свидетельство СССР

В 451127, кл. G 11 С 11/14, 1972. (54) БАКОПИТЕЛЬ ДЛЯ ЗАПОМИНАЮЩЕГО

УСТРОЙСТВА (57) Изобретение относится к вычислительной технике и может быть использовано при разработке запоминаю„„SU„„34 2419 A щих устройств (ЗУ) на цилиндрических магнитных пленках (ЦМП), Целью изобретения является увеличение отношения сигнал/помеха. Накопитель для ЗУ

< содержит числовые обмотки, прямые 1 и обратные 2 провода которых расположены на поверхности гибкой непроводящей ленты 3 в плоскости, перпендикулярной осям ЦМП 4, и выполнены

П-образной формы. IIMII 4 нанесены на разрядные провода 5, используемые

1 как при записи, так и при считывании.

Запоминающим элементом в накопителе являются участки ЦМП 4, расположенные под прямыми и обратными проводами числовой обмотки. 2 ил.

14б2419

Ф о р м у л а изобретения

Составитель Ю.Розенталь

Техред М. одаиич

Редактор О.Спесивых

Корректор С.Шекмар

Заказ 731/53

Тираж 558

Подписное

В1ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1il3035t, Москва, И-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к области вычислительной техники и может быть использовано при разработке запоминающих устройств (ЗУ) на цилиндрических магнитных пленках (ЦМП).

Целью изобретения является увеличение отношения сигнал/помеха.

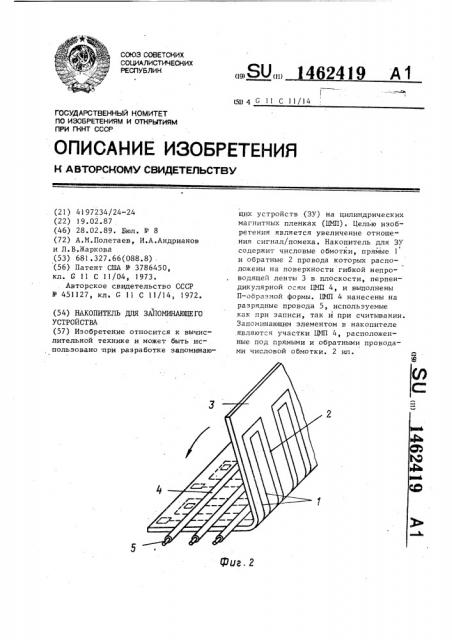

На фиг. 1 изображена гибкая непроводящая лента с топологическим рисунком числовых обмоток до сгибания; на фиг. 2 - накопитель в аксонометрии.

Накопитель для ЗУ содержит числовые обмотки, прямые. 1 и обратные 2 провода которых расположены на поверхности гибкой непроводящей ленты

3 в плоскости, перпендикулярной осям

ЦП1 4, и выполнены П-образной формы. ЦЬП1 4 нанесены на разрядные провода 5, используемые как при записи„ так и при считывании. Запоминающим элементом в накопителе являются участки ЦМП 4, расположенные под прямыми и обратными проводами числовой обмотки.

Накопитель работает следующим образом.

В режиме записи при протекании gg тока по одной из числовых обмоток во всех запоминающих элементах данного числа эаписывается код "1" или

It 11

0 в зависимости от направления тока в разрядных проводах 5.

В режиме считывания при протека-, нии тока по одной иэ числовых обмоток в эапоминающих элементах выбранной числовой обмотки возникает изменение магнитных потоков (сцеплены с разрядными проводами 5), В последних индуцируются выходные сигналы, полярность которых получается разной в зависимости от того, какой код считывается : "1" или "0", что позволяет увеличить отношение сигнал/помеха.

Накопитель для запоминающего устройства, содержащий цилиндрические магнитные пленки и числовые обмотки, прямые и обратные провода которых расположены на поверхности гибкой. непроводящей ленты, о т л и ч а юшийся тем, что, с целью увеличения отношения сигнал — помеха, прямые и обратные провода числовых обмоток выполнены П-образной формы и расположены в плоскости, перпендикулярной осям цилиндрических магнитных пленок, с двух диаметрально противоположных сторон последних.
