Реферат



Изобретение может быть использовано для контроля газообразных веществ . Цель изобретения состоит в повышении точности изь ерений. Газоанализатор содержит оптическую часть I, модулятор 2 блока синхронизации, приемник 3 излучения усилителя 5, блок 6 разностногр сигнала, блок 7 суммарного сигнала, делитель 8 напряжений регистратора. Схема обработки формирует сигнал, пропорциональный частному от деления разностного сигнала на постоянный, либо переменный суммарный сигнал. 3 3.п. ф-лы, 4 ил.

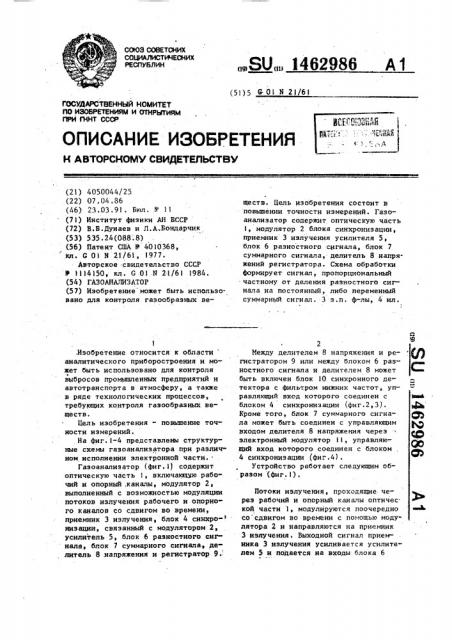

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (51) 5 G О1 N 21/61

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬП ИЯМ

ПРИ ГКНТ СССР (21) 4050044/25 (22) 07 ° 04 ° 86 (46) 23.03.91. Бюл. 11 11 (71) Институт физики АН БССР (72) В.Б.Дунаев и Л.А,Бондарчик (53) 535.24(088 .8) (56) Патент США Р 4010368, кп. С 01 N 21 /61, 1977.

Авторское свидетельство СССР

Р 1114150, кл. G Ol .Б 2-1/61 1984 ° (54) ГАЗОАНАЛИЗАТОР (57) Изобретение может быть использовано для контроля газообразных ве1 .Изобретение относится к области аналитического приборостроения и.может быть использовано для контроля выбросов проиьппленных предцриятий и автотранспорта в атмосферу, а также в ряде технологических процессов, требующих контроля газообразных веществ.

Цель изобретения - повышение точности измерений.

На фиг.1-4 представлены структурные схемы гаэоанализатора при различном исполнении электронной части..

Газоанапиэатор (фиг.1) содержит оптическую часть I, включакщую рабочий и опорный .каналы, модулятор 2, выполненный с возможностью модуляции потоков излучения рабочего и опорного каналов со сдвигом во времени, приемник 3 излучения, блок 4 синхро- низации, связанный с модулятором 2, усилитель 5, блок 6 ревностного сигнала, блок 7 суммарного сигнала, делитель 8 напряжения и регистратор 9. ществ. Цель изобретения состоит в повьппении точности измерений. Газоаналиэатор содержит оптическую часть

1, модулятор 2 блока синхронизации, приемник 3 излучения усилителя 5, блок 6 раэностного сигнала, блок 7 суммарного сигнала, делитель 8 напряжений регистратора. Схема обработки формирует сигнал, пропорциональный частному от деления разностного сигнала на постоянный, либо переменный суммарный сигнал, 3 з.п ° ф-лы, 4 ил.

Иежду делителем 8 напряжения и регистратором 9 или между блоком 6 pasностного сигнала и делителем 8 может быть включен блок 10 синхронного детектора с фильтрам нижних частот, управляющий вход которого соединен с блоком 4 синхронизации {фиг.2, 3).

Кроме того, блок 7 суммарного сигнала может быть соединен с управляющим входои делителя 8 напряжения через электронный модулятор II, управляющий вход которого соединен с блоком

4 синхронизации {фн".4).

Устройство работает следующим образом (фиг.l).

Потоки излучения, проходящие. через рабочий и опорный каналы оптичес. кой части 1, модулируются поочередно со сдвигом во времени с помощью модулятора 2 н направляются на приемник

3 излучения, Выходной сигнал приемника 3 излучения усиливается усилителем 5 и подается на входы блока 6

14629 раэностного сигнала и блока 7 суммарНого сигнала)

На выходе блока 6 ревностного сиг" нала образуется переменное напряже» ние, амплитуда которого. пропорцио" нельна разности интенсивностей потоков излучения, прошедших через рабо" чий и опорный каналы оптической час.ти 1. Это напряжение подается иа . один из входов делителя 8 напряжения. Блок 7 суммарного сигнала поэзо« ляет получить постоянное напряжение, величина которого пропорциональна сумме интенсивностей потоков излуче" ния, прошедших через рабочий и опорный каналы. Это постоянное напряжение прикладывается к управляющему входу делителя 8 напряжения, который осуществляет деление переменного сиг- 20 нала на постоянный с образованием частного от деления в виде переменного сигнала, частота которого равна частоте раэностного сигнала, а амплитуда пропорциональна разности 2б интенсивностей потоков излучения, прошедших через рабочий и опорный каналы. Этот переменный сигнал при необходимости выпрямляется с помощью блока 10 синхронного детектора с щ фильтром нижних частот и подается на регистратор 9. Управляющие напряжения для блока 6 раэностного сигнала и блока 10 снимаются с выходов блока

4, GB Ho o c модулятором 2, ) Делитель 8 может осуществлять деление двух переменных напряжений с .получением частного от деления в виде постоянного сигнала, При этом для 40 получения переменного напряжения, амплитуда которого пропорциональна .сумме интенсивностей потоков излуче-. ния рабочего и опорного каналов, а .частота равна частоте разностного 4б сигнала, используется .электронный модулятор .11, управление которым осуществляется с одного иэ выходов бло" ка 4 (фиг.4). Так как с- выхода делителя 8 снимается постоянное напряжение, отпадает необходимость в исполь" зовании блока 10.

Газоаналиэатор поз,»"onÿåò в три раза и более повысить точность изме" реннй. формула изобретения

1. ° Газоаналиэатор, содержащий оптическую часть, включающую источник излучения, оптически связанный череэ модулятор, рабочую и опорную кюветы с приемником излучения, соеди-. ненным со схемой обработки сигнала, содержащей последовательно соединенные усилитель, блок раэностного сигнала и регистратор, а также связанный с,модулятором блок синхрониэации„ один иэ выходов которого связан с управляющим входом блока разнос-,ного сигнала; и блок суммарного сигнала, о.т л и ч а ю шийся тем, что, с целью повышения точности измерений, в него дополнительно введен делитель напряжения, модулятор выполнен с возможностью поочередной модуляции потоков излучения в рабочем и опорном каналах, вход блока суммарного сигнала подключен к выхо" ду усилителя, выход соединен с управляющим входом делителя напряже" ния, а блок раэностного сигнала и .регистратор соединены через делитель напряжения.

2. Гаэоанапиэатор по и .1, о т л ич а ю шийся тем, что делитель напряжения и регистратор соединены через блок синхронного детектора с фильтром нижних частот, управлякиций вход которого соединен с блоком син" хрониэации.

3. Гаэоаналиэатор по и. l, о т л и" ч а ю шийся тем, что блок раэностного сигнала и делитель напряже" ний соединен через блок синхронного детектора с фильтром нижних частот, управляющий вход которого соединен с блоком синхронизации.

4. Гаэоаналиэатор по п,l, о т л ич а ю щ н и с я тем, что выход блока суммарного сигнала соединен с уп". равляющим входом делителя напряжений через электронный модулятор, Управляющий вход которого соединен с блоком синхронизации.!

462986
