Упаковочный контейнер

Упаковочный контейнер

Иллюстрации

Показать все

Реферат



Изобретение относится к области .тары и может быть использовано в конструкциях контейнеров с разливочным отверстием, покрытым отрывной полосой . Цель изобретения - повьшение удобства использования В верхней части контейнера рядом с разливочным отверстием 1 со стороны свободной кромки отрывной полосы выполнено сообщенное с ним дополнительное Отверстие 4, площадь которого составляет менее одной десятой площади разливочного отверстия. Это. позволяет избежать расплескивания содержимого при открывании полностью заполненного контейнера. 3 ил., I з.п. ф-лы,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К flATEHTV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ НТ СССР (21) 4027701/28-13 (22) 11.06.86 (31) 8502902-3 (32) !2.06.85 (33) SE (46) 28.02.89. Бюл. N - 8 (71) Тетра Пак Интернэшнл АБ (SE) (72) Кент Якобссон и Ян Лагерстедт (SE) (53) 621.798 ° 4(088.8) (56) Заявка ФРГ Ф 2758092, кл. В 65 D 5/70, 1979. (54) УПАКОВОЧ11ЫЙ КОНТЕЙНЕР, (57) Изобретение относится к области

„„80 „„1463130 А З (51) 4 В 65 D 5/70.тары и может быть использовано в конструкциях контейнеров с разливочным отверстием, покрытым отрывной полосой. Цель изобретения — повышение удобства использования. В верхней части контейнера рядом с разливочным отверстием 1 со стороны свободной кромки отрывной полосы выполнено со- . общенное с ним дополнительное отверстие 4, площадь которого составляет менее одной десятой площади разливочного отверстия. Это. позволяет избежать расплескивания содержимого при открывании полностью заполненного контейнера. 3 ил., 1 з.п. ф-лы.14б 3.1 30

Изобретение относится к области тары и может быть использовано в конструкциях контейнеров с разливочным отверстием покрытым отрывной полоt

5 сой.

Цель изобретения - повьппение удобства использования.

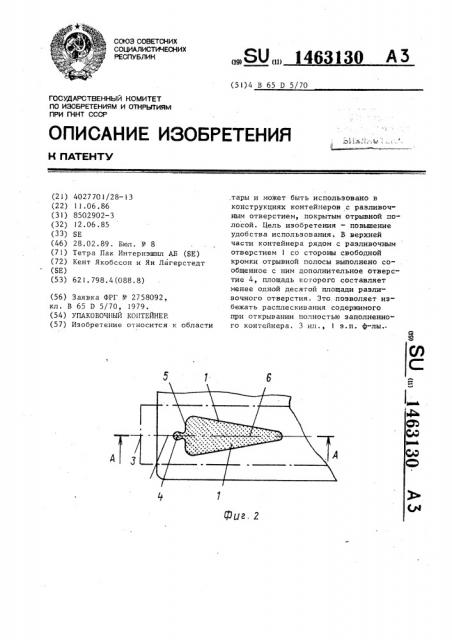

На фиг,1 показан контейнер, общий вид; на фиг.2 — часть контейнера с разливочным отверстием, вид сверху;

t на фиг. 3 — сечение А-А ка фиг.2, Упаковочный контейнер имеет форму параллелепипеда, изготовлен из слоистого материала, содержащего слой иэ волокнистого материала, например, бу"

1 маги, покрытый с двух сторон слоями термопластичного материала, например, полиэтилена.

В верхней части контейнера выполнено разливочное отвврстие 1, закрытое покрывающей его отрывной полосой

2, закрепленной на контейнере и имею" щей свободную кромку 3.

Рядом с разливочным отверстием I 25 со стороны свободной кромки 3 отрывной полосы 2 выполнено дополнительное отверстие 4, сообщенное с разливочным, причЪМ Площадь дополнительного

1 отверстия 4 составляет менее одной десятой площади разливочного отверстия 1.

В предпочтительном варианте выпол нения разливочное отверстие имеет продолговатую форму, а его кромки 5> прилегающие к дополнительному от- .

35 верстию 4 расположены перпендикулярно продольной оси 6 разливочного отверстия.

Упаковочный контейнер используют 4 следующим образом. Для открывания контейнера захватывают свободную кромку 3 покрывающей отрывной полосы 2 и поднимает ее. Когда происхоДит Оттягивание пОлОсы 2 Внутрен 45 ний непроницаемый жидкостью слой контейнера отрывается в области разливочного отверстия, начиная с дополнительного отверстия.

Поскольку площадь дополнительного отверстия 4 очень мала, то требуется лишь небольшое усилие для нарушения герметичности соединения. Как только внутренний термопластичный герметизирунппий слой разрывается, воздух поступает внутрь упаковочного контейнера, уровень жидкости в ранее полностью заполненной упаковке падает одновременно с небольшим искривлением боковых стенок упаковочного контейнера.

Уровень содержимого теперь окан" чивается на расстоянии 10-20 мм ниже верхней части упаковочного контейнера и при дальнейшем отрыве покрывающей отрывной полосы 2 одновременно с разрывом внутреннего слоя не возникает опасность расплескивания через разливочное отверстие I. В предпочтительном варианте выполнения кромки 5 разливочного отверстия располагаются перпендикулярно направлению отрыва полосы 2, Это означает, что внутренний термопластичный слой должен разрываться вдоль линии, зна" чительной протяженности, что вызыва" ет гораздо большее сопротивление, чем при разрыве внутреннего слоя в области дополнительного отверстия 4.

Это гарантирует, что уровень содержимого в упаковочном контейнере успеет стабилизироваться до того, как покрывающую отрывную полосу полностью удалят с разливочного отверстия, Формула изобретения

1. Упаковочный контейнер, в верхней части которого выполнено разливное отверстие с покрывающей его отрывной полосой, закрепленной на контейнере и имеющей свободную кромку, отличающийся тем, что, с целью повьппения удобства использования, рядом с разливочным отверстием со стороны свободной кромки отрывной полосы выполнено дополнительное отверстие, сообщенное с разливочным, причем площадь дополнительного отверстия составляет менее одной десятой площади разливочного отверстия.

2. Контейнер по п.1, о т л и— ч а ю шийся тем, что кромки разливочного отверстия, прилегающие к дополнительному отверстию, расположены перпендикулярно продольной

Оси разливочного отверстия.

1463! 30

Составитель В. Сорокина

Текред Л Сердюкова Корректор Л.Патай

Редактор М. Не»олуженко

Тираж 624

Подписное

Заказ 74!/59

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

i13<135, Москва, Ж-35, Раушская наб., д. 4 /5

Производстве»ч -;г.датель кий комбинат "Патент", r. Ужгород, ул. Гагарина, 101
