Реферат



Изобретение относится к медицинской технике, а именно к режущим инструментам . Целью изобретения является снижение травматичности рассечения тканей. Микрохирургический скальпель содержит лезвие в виде монокристалла 2 с режущей кромкой 3, образованной слоем особо твердого материала 5. Рассечение тканей осуществляют режущей кромкой 3 лезвия. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5g 4 А 61 В 17/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ (Риг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4171008/28-14 (22) 30.12.86 (46) 07.03.89. Бюл. № 9 (71) Ереванский филиал Всесоюзного научного центра хирургии АМН СССР и Институт химической физики АН АрмССР (72) А. Б. Налбандян, А. Л. Микаелян, А. Р. Кочарян, Г. А. Арутюнян, P. А. Бадалян и P. Н. Барсегян (53) 615.475 (088.8) (56) Патент ФРГ № 3118675, кл. А 6! В 17/32, 1981.

„.SU„„1463253 A 1 (54) МИКРОХИРУРГИЧЕСКИ1" 1 СКАЛЬПЕЛЬ (57) Изобретение относится к медицинской технике, а именно к режущим инструментам. Целью изобретения является снижение травматичности рассечения тканей. Микрохирургический скальпель содержит лезвие в виде монокристалла 2 с режущей кромкой 3, образованной слоем особо твердого материала 5. Рассечение тканей осуществляют режущей кромкой 3 лезвия. 1 з.п. ф-лы, 2 ил.

1463253

Лезвием в виде монокристалла 2 осуществляют рассечение тканей посредством режущей кро м ки 3.

Формула изобретения

Составитель A. Xa HloKHH

Редактор A. Шандор Текрсд И. Верее Корректор М. Самборская

Заказ 623/6 Тираж 644 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытия vl при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1Î!

Изобретение относится к медицинской тех;нике, а именно к режущим инструментам.

Целью изобретения является снижение травматичности рассечения тканей.

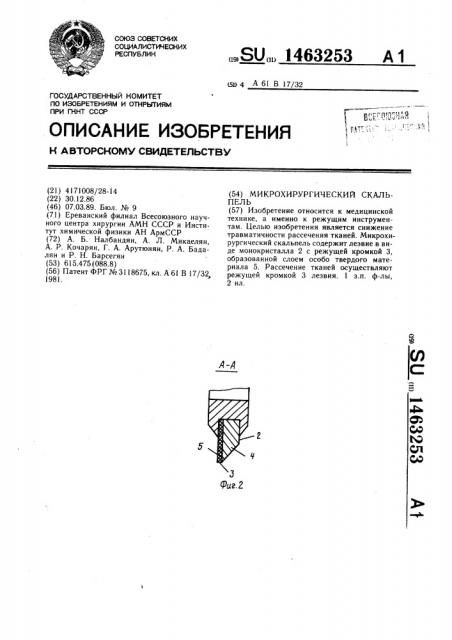

На фиг. 1 показан микрохирургический скальпель, общий вид; на фиг. 2 — сечение

А — А на фиг. 1.

Микрохирургический скальпель содержит рукоятку 1, на которой установлено под углом лезвие в виде монокристалла 2 с ре; жущей кромкой 3, лезвие выполнено в виде призмы 4, имеющей в сечении, перпендику, лярном режущей кромке, вид трапеции. !

1Монокристалл со стороны большего основа:; ния трапеции содержит слой особо твердого материала 5, образующего режущую кромку.

Микрохирургический скальпель применя. ется следующим образом.

1. Микрохирургический скальпель, содержащий рукоятку, на которой установлено под углом лезвие в виде монокристалла с ре10 жущей кромкой, отличающийся тем, что, с целью снижения травматичности рассечения тканей, лезвие выполнено в виде призмы, имеющей в сечении, перпендикулярном режущей кромке, вид трапеции, монокристалл со стороны большего основания трапеции

15 содержит слои особо твердого материала, образующего режущую кромку.

2. Скальпель по п. 1, отличающийся тем, что слой выполнен из нитрида кремния толщиной 0,0001 — 0,00005 мм.
