Комбинированный инструмент для обработки мягких неметаллических материалов

Комбинированный инструмент для обработки мягких неметаллических материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к области обработки мат ериалов для художественных изделий типа янтаря, органического стекла, дерева, кости и может быть использовано в ювелирной промышленности. Целью изобретения является расширение технологических возможностей. Поставленная цель достигается тем, что в комбинированном инструменте режуш.ие элементы 8, выполненные из пружинной стали, отогнуты в сторону, противоположную вращению, и размещены между лепестками конуса 3. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК й94 В 28 D 5/00

3210 РЗЧ 1- 3 ю

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

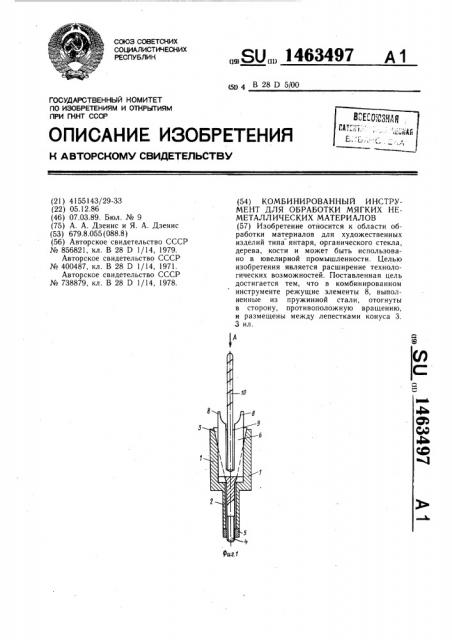

Фиг,1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4155143/29-33 (22) 05.12.86 (46) 07.03.89. Бюл. № 9 (75) А. А. Дзенис и Я. А. Дзеиис (53) 679.8.055 (088.8) (56) Авторское свидетельство СССР № 856821, кл. В 28 D 1/14, 1979.

Авторское свидетельство СССР № 400487, кл. В 28 D 1/14, 1971.

Авторское свидетельство СССР № 738879, кл. В 28 D 1/14, 1978.

„„SU„„1463497 A1 (54) КОМБИНИРОВАННЫЙ ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ МЯГКИХ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ (57) Изобретение относится к области обработки материалов для художественных изделий типа янтаря, органического стекла, дерева, кости и может быть использовано в ювелирной промышленности. Целью изобретения является расширение технологических возможностей. Поставленная цель достигается тем, что в комбинированном инструменте режущие элементы 8, выполненные из пружинной стали, отогнуты в сторону, противоположную вращению, и размещены между лепестками конуса 3.

3 ил.

1463497

Формула изобретения

ВАРА

Составитель В. Моисеев

Редактор И. Illy.iëà Техред И. Верес Корректор А. Обручар

Заказ 719/18 Тираж 517 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CC(Р

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

11зобретение относится к обработке мариалов для художественных изделий тиа янтаря, органического стекла, дерева, ости и может быть использовано в ювеЛ ирной промышленности.

Целью изобретения является расширение технологических возможностей.

На фиг. 1 показан предлагаемый инструмент, общий вид в разрезе; на фиг. 2—

11ид А на фиг. 1; на фиг. 3 — ин11трумент в работе, общий вид.

Комбинированный инструмент состоит из такана 1 с хвостовиком 2, конуса 3 с рорезью и резьбовой тягой 4, проходя1рей через хвостовик и замыкаемой гайкой 5, пластины 6 с резцами 8 и па: ом 9 для размещения сверла 10 вместе пластиной в прорези 7 конуса. Для на, ежного удержания сверла и пластины в рорези конуса высверлено отверстие по иаметру сверпа. Толщина прорези конуса оответствует толщине пластины. Резцы 8 отогнуты по дуге против часовой стрелки, их внутренние кромки для обработки опряжены по радиусу получаемого изде лия. Режущая и калибрующая части свера расположены над резцами. Изгиб резов в сторону, противоположную вращению нструмента, исключает поломку резцов вердыми включениями в обрабатываемом материале, улучшает отвод стружки и поз воляет восстанавливать высоту резцов при износе без переточки за счет их разги, ба.

При вращении комбинированного инстру,, мента по часовой стрелке и подаче на заготовку сверло 10 образует отверстие, по выходе калибрующей части сверла из— отверстия, базируясь на него, вступают в работу резцы 8. Они вытачивают кольце5 вую канавку и внутренними кромками формируют половину поверхности бусины.

После обработки половины толщины заготовки последнюю поворачивают на 180, базируясь на поверхность обратного отражения и центральное отверстие бусины, и

"О осуществляют обработку второй половины толщины заготовки. По мере износа концов резцов последние разгибают. При попадании в заготовках твердых включений отогнутые назад резцы пружинят, а не ломаются, а, углубляя прорезь, удаляют постепенно эти включения.

Комбинированный инструмент для обра20 ботки мягких неметаллических материалов типа янтаря, органического стекла, дерева, кости, включающий корпус в виде полого тела вращения, на торце которого установлены режущие элементы, а по оси кор25 пуса — сверло, отличающийся тем, что, с целью расширения технологических возможностей, он дополнительно снабжен цанговым зажимом, между лепестками которого установлены режущие элементы, каждый из которых выполнен в виде П-образной пру 0 жинистой пластины, концы которой отогнуты в сторону, противоположную вращению, с образованием отрицательного угла резания.
