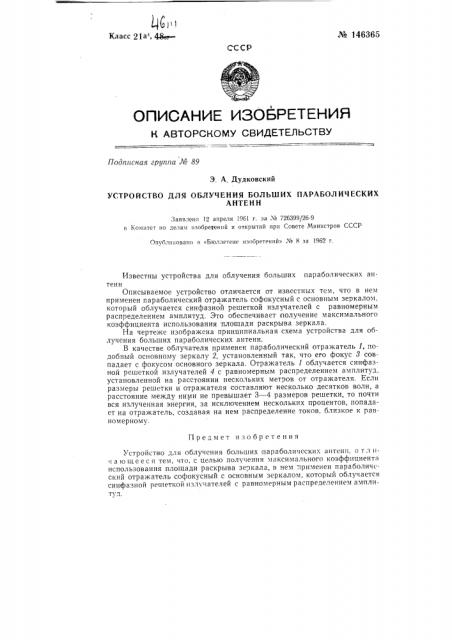

№ 146365

Класс 2)а4, 4®, СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТО PCHG МУ СВИДЕТЕЛ Ь СТ ВУ

Подписная группа № 89

3. А Дудковский

УСТРОЙСТВО ДЛЯ ОБЛУЧЕНИЯ БОЛЪШИХ ПАРАБОЛИЧЕСКИХ

АНТЕНН

Заявлено 12 апреля 1961 г. за № 726399/26-9 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 8 за 1962 г.

Известны устройства для облучения больших параболических антенн

Описываемое устройство отличается от известных тем, что в нем применен параболический отражатель софокусный с основным зеркалом, который облучается синфазной решеткой излучателей с равномерным распределением амплитуд. Это обеспечивает получение максимального коэффициента использования площади раскрыва зеркала.

На чертеже изображена принципиальная схема устройства для облучения больших параболических антенн.

В качестве облучателя применен параболический отражатель 1, подобный основному зеркалу 2, установленный так, что его фокус 8 совпадает с фокусом основного зеркала. Отражатель 1 облучается синфазной решеткой излучателей 4 с равномерным распределением амплитуд, установленной на расстоянии нескольких метров от отражателя. Если размеры решетки и отражателя составляют несколько десятков волн, а расстояние между ними не превышает 3 — 4 размеров решетки, то почти вся излученная энергия, за исключением нескольких процентов, попадает на отражатель, создавая на нем распределение токов, близкое к равномерному

Предмет изобретения

Устройство для облучения больших .параболических антенн, î T.л п. а ю щ е е с я тем, что, с целью получения максимального коэффициента использования площади раскрыва зеркала, в нем применен параболический отражатель софокусный с основным зеркалом, который облучается синфазной решеткой излучателей с равномерным распределением амплитуд. № 1 46365
