Устройство для выпуска теплой воды в охлаждающий водоем

Устройство для выпуска теплой воды в охлаждающий водоем

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике , а именно к водовыпускным устройствам, предназначенным для сброса теплой воды различных промышленных предприятий в охлаждающие водоемы . Цель изобретения - ловьппение эффективности работы путем уменьшения интенсивности перемешивания сбрасываемой теплой воды с холодной водой водоема и снижения строительных затрат. Устройство содержит канал I с расширяющимся в плане выходным участком 2, имеюшям донный выступ 4 с заостренной передней частью 3. Выступ 4 расположен симметрично оси канала 1 и плавно переходит в ппоское дно в концевой части выходного участка 2 канала 1. Вода, сбрасываемая в водохранилище-охладитель 6 по каналу I, равномерно распределяется по сечению концевой части выходного участка 2 канала 1 и в спокойном, состоянии выходит в верхние слои дохранилища-охладителя 6. 3 з.п. ф-лы. 5 ил. о S (Л

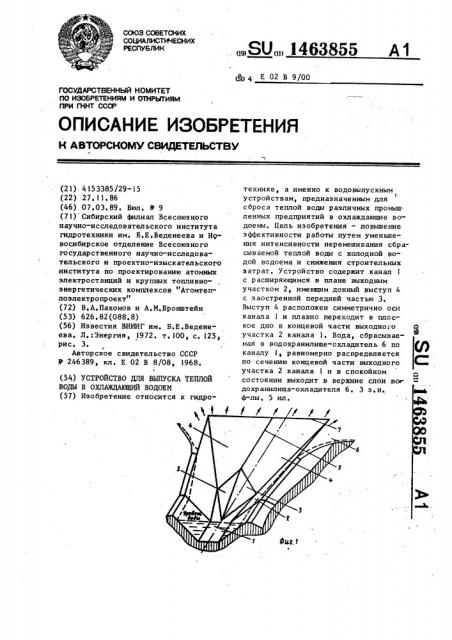

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3>

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4153385/29-15 (22) 27,11.86 (46) 07.03,89. Бюл. И 9 (71) Сибирский филиал Всесоюзного научно-исследовательского института гидротехники им. Б.Е.Веденеева и Hqвосибирское отделение Всесоюзного государственного научно-исследовательского и проектно-изыскательского института по проектированию атомных электростанций и крупных топливиоэнергетических комплексов "Атомтеплоэлектропроект" (72) В,А,Пахомов и А.М.Бронштейн (53) 626.82(088.8) (56) Известия ВНИИГ им. Б.Е.Веденеева, Л,:Энергия, 1972. т.100, с. 125, рис. 3, Авторское свидетельство СССР

9 246389, кл. E 02 В 8/08, 1968. (54) УСТРОЙСТВО ДЛЯ ВЫПУСКА ТЕПЛОЙ

ВОДЫ В ОХЛАМЩАЮЩИЙ ВОДОЕМ (57) Изобретение относится к гидро„„SU„„1463855 А1 () 4 Е 02 В 9/00 технике, а именно к водовыпускным

l устройствам, предназначенным для сброса теппой воды различных промьппленных предприятий в охлаждающие водоемы. Цель изобретения — ловьппение эффективности работы путем уменьшения интенсивности перемешивания сбрасываемой теплой воды с холодной водой водоема и снижения строительных затрат. Устройство содержит канал 1 с расширяющимся в плане выходным участком 2, имеющим донный выступ 4 с заостренной передней частью 3.

Выступ 4 расположен симметрично оси канала 1 и плавно переходит в плоское дно в концевой части выходного участка 2 канала 1. Вода, сбрасываемая в водохранилище-охладитель 6 по каналу I равномерно распределяется по сечению концевой части выходного участка 2 канала i и в спокойном. состоянии выходит в верхние слои во дохранилища-охладнтеля 6, 3 s,п. ф-лы, 5 ил.

1463855!

Изобретение относится к гидротех" нике, а именно к водовыпускным соору" жениям на водохранилищах ТЭС и АЗС, а также на охлаждающих водоемах про-, 5 мппленных предприятий.

Цель изобретения — повьппение эффективности работы путем уменьшения интенсивности перемешивания сбрасы" ваемой теплой воды с холодной водой 10 водоема и снижения строительных затрат.

На фиг. 1 изображено устройство, аксонометрия; на Фиг, 2 — то же, вид сверку; на фиг. 3 - разрез А-А 15 на фиг. 2; на фиг, 4 — то же. пои криволинейном поперечном сечении выступа; на фиг. 5 " разрез Б-Б на фиг. 2, Устройство содержит канал 1 с 20 расширяющимся в плане выходным участком 2, в котором расположена передняя часть 3 донного выступа 4 — сопрягающего элемента. Поверхность сопрягающего элемента и линия 5 их пе- 2э ресечения имеют обратный уклон, С водоемом - водохранилищем-охладителем 6 устройство сопрягается по линии 7. Выступ 4 расположен симметрично оси канала 1 и плавно перехо- 30

1 дит в плоское дно в концевой части выходного участка 2 канала 1.

Движущийся по каналу 1 sap,àèíûé ,расход теплой воды перераспределяетcs по ширине выходного участка 2 35

1 благодаря передней части 3 донного выступа 4. Далее расширение потока обуславливается объемной Формой выступа 4. На линии 7 перегиба выходного участка 2 теплая вода равномерно 40 распределяется по сечению и плавно гйступает в верхние слои водохрани" пища-охладителя б. Размеры донного выступа 4 (сопрягающего элемента), угла наклона линии 5, эаглубление под уровень рассчитываются или подбираются опытным путем с таким расчетом, чтобы скорости течения сбрасываемой воды в месте сопряжения выступа 4 с водоемом (линия 7) были не более О, 3 м/с. Обычно в канале они составляют 0,8-1,5 м/с, Формула изобретения ! . Устройство для выпуска теплой воды в охлаждающий водоем, включающее канал, выходной участок которого вын расширяющимся в плане с входящим в сторону водоема дном, и сопрягающий элемент, размещенный в выходном участке канала, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы путем уменьшения интенсивности перемешивания сбрасываемой теплой воды с холодной водой водоема и снижения строительных затрат, сопрягающнй элемент выполнен в виде донного выступа с заостренной передней частью, расположенного симметрично оси канала и плавно переходящего в плоское дно в концевой части выходного участка канала, 2. Устройство по и. 1, о т л ичающееся тем, чтовыступв поперечном сечении имеет треугольную форму.

3. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что выступ в поперечном сечении имеет многоугольную форму, 4. Устрочство по и. 1, о т л и ч а ю щ е е с я тем, что выступ в поперечном сечении имеет криволинейную форму.

1463855

A-А

ФЬ г.2
