Изобретение относится к горной промьшшенности и м.б. использовано в камнерезных машинах при добыче камня и других подобных материалов. Цель - снижение уровней вибрации и шума. Пильный диск включает корпус с резцами, размещенными на его периферийной части. Корпус выполнен с кольцевыми камерами 3, 4, расположенными на его противоположных боковых поверхностях. Камеры 3, 4 частично заполнены свинцовой дробью и зластичным материалом. При врар1ении диска под действием центробежной силы свинцовая дробь с эластичным матери-алом перемещается в кольцевых камерах 3, 4 в сторону меньшей массы диска. Это обеспечивает уравновешивание массы пильного диска относительно оси вращения . Эластичный материал не дает распространения вибрации и обладает дeмпфиpyюIф м свойством. 2 ип. с S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ц11 4 F. 21 С 47/10

ОПИСАНИЕ ИЗОБРЕТ

Н А ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4189104/22-03. (22) 18. 12. 86 (46) 07. 03. 89. 1кл. М 9 (71) Ленинаканский филиал Ереванского политехнического института им, К.Маркса (72) N.Т . Согоян (53) .6 79. 8. 053. 1 1 (088. 8) . (56) Авторское свидетельство СССР

М 1247296, кл. В 28 D 1/04, 1984.

Авторское свидетельство СССР

М 880772, кл. В 28 D 1/04, 1979. (54) ПИЛЬНЫЙ ДИСК (57) Изобретение относится к горной промышленности и м. б. использовано в камнервзных машинах при добыче камня и других подобных материалов.

„„SU„„1463922 А 1

Цель — снижение уровней вибрации и шума. Пильный диск включает корпус с резцами, размещенными на его периферийной части. Корпус выполнен с кольцевыми камерами 3, 4, расположенными на его противоположных боковых поверхностях, Камеры 3, 4 частично заполнены свинцовой дробьи и эластичныя материалом. При вращении диска под действием центробежной силы свинцовая дробь с эластичным материалом перемещается в кольцевых камерах 3, 4 в сторону меньшей массы диска. Это обеспечивает уравновешивание массы пильного диска относительно оси вращения. Эластичный материал не дает распространения вибрации и обладает демпфирунщим свойством. 2 ип.

> 463922

Формул а изобретения

Составитель В. Пушкарский

Редактор M. Бланар Техред Л. Сердюкова . Корректор M.Âàñèëüåâà

Заказ 806/40

Тираж 449

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ ССCP

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,1()1

Изобретение относится к горной промышленности и может быть использовано в камнережущих машинах при добыче камня и других подобных материаловв.

Цель изобретения - снижение уранией вибрации и шума.

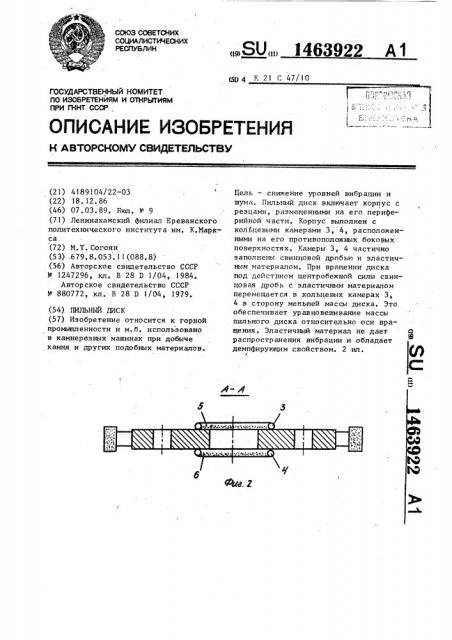

На фиг. 1 изображен пильный диск, общий вид; на фиг. 2 - сечение А-А IO а фиг. 1.

Пильный диск дпя резания камня остоит иэ корпуса 1, по перийерии иска расположены сменные резцы 2, оковые поверхности диска выполнены с кольцевыми камерами-трубами 3 и

4, которые заполнены свинцовой дробью и эластичным материалом 5 и 6 ! соответственно.

При вращении диска под действием центробежной силы свинцовая дробь с эластичным материалом перемещается в кольцевых камерах в сторону меньшей массы диска и этим самым уравновешивается масса пильного диска относи-. тельно оси вращения. ЭластичньtA материал не дает распространения вибрации и обладает демпфнрувщим свойств ом, Пильный диск, включающий корпус с резцами, которые закреплены на его периферииной части, а т л и ч а юшийся тем, что, с целью снижения уровней вибрации и шума, корпус выполнен с кольцевыми камерами, расположенными на его противоположных боковых поверхностях, при этом камеры частично заполнены свинцовой дробью и эластичным материалом.
