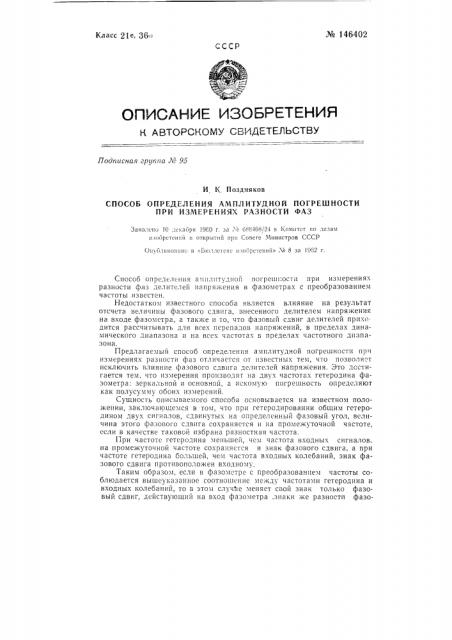

Класс 21е, 36

Хо 1464О2

СССР

ОПИСАНИЕ ИЗОБ ЕТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 95

И К, Поздняков

СПОСОБ ОПРЕДЕЛЕНИЯ АМПЛИТУДНОИ ПОГРЕШНОСТИ

ПРИ ИЗМЕРЕНИЯХ РАЗНОСТИ ФАЗ

Заявлено 1О;.cêаПри 19оО г. з"...,.Ъ 688468/24 в Ьогиитст ио леваки изоорстсн,.и и открытий ири Совете Министров СССР

Ои Паиковано в «Бкхзлсзсис изоорстений» Хе 8 за !952 г.

Способ определения амплитудной погрешности при измерениях разности фаз делителей напряжения в фазометрах с преобразованием частоты известен.

Недостатком известного способа является влияние на результат отсчета величины фазового сдвига, внесенного делителем напряжения на входе фазометра, а также и то, что фазовьш сдвиг делителей приходится рассчитывать для всех перепадов напряжений, в пределах динамического диапазона и на всех частотах в пределах частотного диапазона.

Предлагаемый способ определения амплитудной погрешности при измерениях разности фаз отличастся от известных тем, что позволя"т исключить влияние фазового сдвига делителей напряжения. Это достигается тем, что измерения производят на двух частотах гетеродина фазометра: зеркальной и основной, а искомую погрешность определяют как полусумму обоих измерений.

Сущность описываемого способа основывается на известном положении, заключающемся в том, что при гетеродировании общим гетеродином двуx сигналов, сдвинутых на определснньш фазовьш угол, величина этого фазового сдвига сохраняется и на промежуточной частоте, если в качестве таковой избрана разностная частота.

При частоте гетеродина меньшей, чем частота входHblx сигналов. на промежуточной частоте сохраняется и знак фазового сдвига, а при частоте гетеродина большей, чем частота входных колебаний, знак фазового сдвига противоположен входному.

Таким образом, если в фазомстре с преобразованием частоты соблюдается вышеуказанное соотношение между частотами гетеродина и входных колебаний, то в этом случае меняет свой знак только фазовый сдвиг, действующий на вход фазометра .знаки же разности фазо№ 14б402 вых сдвигов каналов и величины амплитуды фазовой погрешнос1а не меняются.

Согласно предлагаемому изобретению определение погрешности производится сперва при частоте гетеродина фазометра меньшей, чем частота входных колебаний на величину промежуточной частоты, а затем — при частоте гетеродина большей, чем частота входных колебаний на ту же величину промежуточной частоты, причем искомая погрешность определяется как полусумма этих двух измерений.

В заключении Института Электромеханики Лкадемии наук СССР (ИЭМ) отмечается, что предложенньш способ может быть применен только для ограниченного типа фазометров.

Предмет изобретения

Способ определения амплитудной погрешности при измерениях разности фаз делителей напряжения в фазометрах с преобразованием частоты, отличающийся тем, что, с целью исключения влияния фазового сдвига делителей, измерения производят на двух частотах гетеродина фазометра: зеркальной и основной, а искомую погрешность определяют как полусумму обоих измерений.
