Регулятор уровня верхнего бьефа в гидротехнических сооружениях

Регулятор уровня верхнего бьефа в гидротехнических сооружениях

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике и может быть использовано для. регулирования уровня верхнего бьефа в гидротехнических сооружениях. Изобретение является усовершенствованием изобретения по а.с.№ 1282093. Цель изобретения - повышение надежности и расширение эксплуатационных возможностей регулятора. Поставленная цель достигается тем, что в регуляторе уровня, содержащем основной затвор 1, установленный на оси 4 вращения, вспомогательный затвор 7 с плоским щитом 9, основной затвор 1 содержит жестко соединенный с ним : клапан 14, установленный на промьюном отверстии 13, выполненном в дополнительном плоском щите 9, а вспомогательный затвор 7 содержит козьфек 16. 1 з.п. ф-лы, 5 ил.

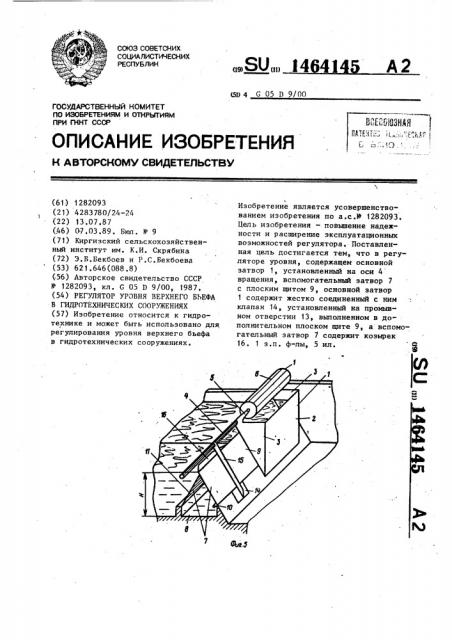

СОЮЗ СОВЕТСКИХ

COLlHAËÈÑTÈ×ÅÑHÈÕ

РЕСПУБЛИК

09) (И) Ш 4 G 05 D 9/00

МЕ6ЮЗ Ц

Щтг1г: 1 1. /13, вЂ, " ) с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

llPH ГКНТ СССР

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (6i) 1282093 (21) 4283780/24-24 (22) 13.07.87 (46) 07.03.89. Бвп. Ф 9 (71) Киргизский сельскохозяйственный институт им. К.И. Скрябина (72) Э.Б.Бекбоев и Р.С.Бекбоева (53) 621. 646 (088 .8) (.56) Авторское свидетельство СССР

N - 1282093, кл. С 05 D 9/00, 1987. (54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БВЕФА

В ГИДРОТЕХНИЧЕСКИХ COOPYKEHNHX (57) Изобретение относится к гидротехнике и может быть использовано для, регулирования уровня верхнего бьефа в гидротехнических сооружениях.

Ь, Изобретение является усовершенствованием изобретения по а.с.Р 1282093.

Цель изобретения — повышение надежности и расширение эксплуатационных возможностей регулятора. Поставленная цель достигается тем, что в регуляторе уровня, содержащем основной затвор 1, установленный на оси 4 вращения, вспомогательный затвор 7 с плоским щитом 9, основной затвор

1 содержит жестко соединенный с ним клапан 14, установленный на промывном отверстии 13, выполненном в дополнительном плоском щите 9, а вспомогательный затвор 7 содержит козырек

16. 1 s.ï. ф-лы, 5 ил.

1464145

Изобретение относится к гидротех-. нике,, может быть использовано для регулирования уровня верхнего бьефа в гидротехнических сооружениях и яв5 ляется усовершенствованием регулятора по авт. св; Р 1282093.

Цель изобретения — повышение надежности и расширение эксплуатационных возможностей регулятора. 10

На фиг. 1 показан регулятор„ план, на фиг. 2 — разрез А-A на фиг. ?; на фиг. 3 — регулятор в работе (по разрезу А-А); на фиг, 4 — регулятор„ общий вид, на фиг. 5 — размещение промывного отверстия.

Регулятор уровня верхнего бьефа ! содержит основной затвор 1, выполненный в виде плоскогG щита 2, к боковым кромкам которого прикреплены бо- 20 ковые стенки 3, соединенные с осью

4 вращения и консолями 5. Консоли 5

,жестко прикреплены к оси 4 вращения ( или к боковым стенкам 3 и содержат в верхней своей части груз-противовес

6. Кроме того, регулятор уровня со( держит вспомогательный затвор 7, вы, полненньп в виде камеры 8, образованной дополнительным плоским щитом 9, связанным шарнирами 10 с устоями со- 30 оружения, гибкой оболочкой 11, сое диненной своими кромками соответстственно с дополнительным плоским щи,. том 9 и с устоями сооружения. Камера

8 свободно сообщена с верхним бьефом

35 со стороны основного затвора, а. также с зазорами 12, обра озанными вспомогательным затвором 7 со стенками сооружения (фиг. 1). Кроме того, во вспомогатеЛьном затворе дополни- 10 тельно выполнено промывное отверстие о

13, расположенное в дополнительном плоском шите 9. Основной затвор 1 дополнительно содержит клапан 14, жестко соединенный с осю 4 вращения ос-, 5 новного затвора I посредством рычага и (консоли) 15 H IUGTHo примыкающий K промывному отверстию 13 при закрытии регулятора уровня верхнего бьефа.

Причем„клапан 14 также может быть жестко соединен и с боковой стенкой основного затвора 1 (фиг. 2), Регулятор также содержит козырек 16, жестко установленный на верхней кромке дополнительного плоского щита 9.

Регулятор работает следующим образом.

При отсутствии избыточных расходов воды в сооружении основной затвор

1 находится в кр IйиеM нижнем иоложе— нии, а вспомогательный затвор 7 — в крайнем верхнем положении. При этом боковая стенка основного затвора 1 плотно примыкает к соответствующему краю дополнительного щита 9, а кпапан

14 прилегает к промывному отверстию

13, При поступлении избыточного расхода в сооружение основной затвор 1 начинает приоткрываться, перемещая в то же время жестко связанный с ним клапан 14, который открывает промывное отверстие 13, вследствие чего начинается перемещение масс воды в сто— рону образовавшихся отверстий (фиг.

3). При этом происходит отток воды и из камеры 8 вспомогательного затвора

7 через отверстие, образованное открытием основного затвора 1, и через промывное отверстие 13, что сопровождается понижением давления внутри камеры 8. Вследствие этого вспомогательный затвор 7 начинает опускаться до некоторого гавновесного состояния (фиг. 3). Причем, положение вспомогательного затвора 7 зависит от открытия основного затвора 1, т.е., чем больше его открытие, тем больше величина придонных скоростей и величина открытия промывного отверстия 13, а следовательно, больше разница между ,цавлениями на гибкую оболочку 11 изнутри камеры 8 и снаружи, В результате Bcïoìoãÿòåëüный затвор 7 перемещается в нижнее положение, устанав IHBBRcb в некотором равновесном положении в сз учае фиксации основного затвора 1 на некотором открытии.

Основной затвор 1 выполняет двойную задачу, а именно поддерживает постоянное наполнение в герхнем бьефе сооружения и управляет через поток воды вспомогательным затвором 7.

Налич <е зазоров 12 и отверстий

13 обеспс.чивает возникновение сквозных токов воды через камеру 8, что способствует эффективной промывке камеры 8 от попадающих или осаждающихся в ней наносов.

H случае уменьшения избыточных расходов работа регулятора уровня повторяется в обратном порядке °

Конструкция вспомогательного затвора предусматривает возможность концентрированного сброса излишков расхода воды благодаря установке на верхней кромке дополнительного плос1464145 кого щита 9 козырька 16. Вследствие этого в начальный момент работы вспомогательного затвора, когда козырек

16 не затоплен (частично затоплен), сброс расходов воды осуществляется на некотором ограниченном участке водосливной кромки вспомогательного затвора 7. Это позволяет увеличить величину сбрасываемого слоя воды и обеспечивать более благоприятные условия для прохождения плавника через водосливную кромку вспомогательного затвора. При этом по мере опускания вспомогательного затвора 7 увеличивается и водосливной фронт, и более крупные по размерам плавающие предметы перемещаются потоком воды к участку, имеющему наибольшее наполнение над водосливной кромкой вспомогательного затвора.

Форма козырька 16 практически может быть любой — треугольной, трапециедальной или любой другой криволи-. нейной формы, Козырек может устанавливаться не только в плоскости дополнительного плоского щита 9, но и под некоторым углом ol., где угол oL

= 0-45 . При этом при g. > 0 вспомогательный затвор 7 уменьшает свою максимальную пропускную способность, так как в этом случае уменьшается величина сечения потока воды над водосливной кромкой вспомогательного затвора 7 при достижении им своего крайнего нижнего положения. Значения углов М. ) 0 должны обосновываться в процессе проектно-конструкторских раз-„ работок.

При большой протяженности вспомогательного затвора возможно .устройство двух и более промывных отверстий с соответствующим количеством перекрывающих клапанов. Кроме того, возможна установка второго вспомогательного затвора, примыкающего к второй боковой стенке основного затвора.

Формула изобретения

1. Регулятор уровня верхнего бьефа в гидротехнических сооружениях по авт. св, ¹ 1282093, о т л и ч а юшийся тем, что, с целью повыше20 ния надежности и расширения эксплуатационных возможностей, основной затвор дополнительно содержит жестко соединенный с ним клапан, перекрывающий в закрытом положении регулятора

25 промывное отверстие, выполненное в дополнительном плоском щите вспомогательного затвора, а вспомогательный затвор дополнительно содержит козырек, жестко установленный на верхней

3р кромке дополнительного плоского щита.

2. Регулятор по п. 1, о т л и— ч а ю шийся тем, что промывное отверстие выполнено в нижней части дополнительного плоского щита вспомо35, гательного затвора, примыкающей к по рогу сооружения.

1464 145

Фиг.Р
