Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - повышение надежности работы и удобства эксплуатации кормораздатчика путем обеспечения раздельной вьщачи различных кормов. Кормораздатчик содержит бункер 1 для корма, корыто 2, уста .новленное наг раме с кoлeca s, привод 3 с кривоиипом и шатуном 4, направляющие 5 с упором, раму для бункера 1 привода 3 и направляющих 5. Направляющие 5 выполнены в виде цилиндров с проемами в их стенах, расположенных соосно выгрузным патрубкам бункера. В казздой направляющей расположен один конец кормопроводной трубы, сообщаемьй первым проемом с проемом направляющей 5. Труба имеет расположенные равномерно по всей длине проемы для доступа животных к корму. Трубы опираются на ролики 10 и снабжены крышками для проемов, кроме первого проема. Крышки посредством тросов связаны с приводом для их закрывания и открывания. Во время раздачи корма животным корм из бункера 1 подают в трубы, которые посредством привода перемещаются возвратно-по - ступатепьно так, что корм, перемещаясь по трубам, располагается в них равномерно. После распределения корма по трубам крышки 12 открьгеают для доступа животных к корму. 3 з.п.ф-лы, 11 ил. « (Л

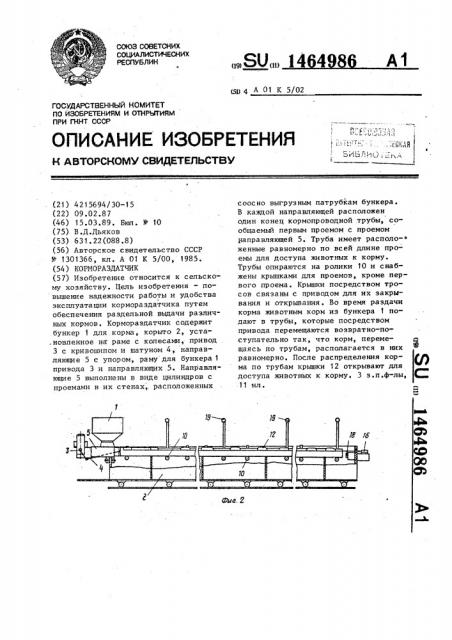

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1!) А1 (д 4 А 01 К 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯ(4

ПРИ ГКНТ СССР (21) 4215б94/30-15 (22) 09.02.87 (46) 15.03.89. Бил . У 10 (75) В.Д.Дьяков (53) 631.22(088.8) (56) Авторское свидетельство СССР

N - 1301366, кл. А 01 К 5/00, 1985. (54 ) КОРИОРАЗДАТЧИК (57) Изобретение относится к сельскому хозяйству. Цель изобретения — повышение надежности работы и удобства эксплуатации кормораздатчика путем обеспечения раздельной выдачи различных кормов. Кормораздатчик содержит бункер 1 для карма, корыто 2, уста.новленное HK раме с колесам(, привод

3 с кривошипом и шатуном 4, направляющие 5 с упором, раму для бункера 1 привода 3 и направляющих 5. Направляющие 5 выполнены в виде цилиндров с проемами в их стенах, расположенных соос но выгруз ным патрубкам бункера .

В каждой направляющей расположен один конец кормопроводной .трубы, сообщаемый первым проемом с проемом направляющей 5. Труба имеет располо- женные равномерно по всей длине проемы для доступа животных к корму.

Трубы опираются на ролики 10 и снабжены крышками для проемов, кроме первого проема. Крышки посредством тросов связаны с приводом для их закрьг= вания и открывания. Во время раздачи корма животным корм из бункера 1 подают в трубы, которые посредством привода перемещаются возвратно-поступательно так, что корм, перемещаясь по трубам, располагается в них равномерно. После распределения корма по трубам крышки 12 открывают для доступа животных к корму. 3 з.п.ф-лы, 11 ил.

1464986

Изобретение относится к сельскому озяйству, в частности к кормораздатикам.

Цель изобретения — повышение на5 дежности работы и удобства в эксплуатации кормораздатчика путем обеспечения раздельной выдачи различных кормов.

На фиг, изображен кормораздатчик,10 амид сверху; на фиг. 2 — то же, вид

6боку; на фиг. 3 — то же, вид с тора без нижней части передвижного корыта; на фиг. 4 — то же, без привода; и фиг. 5 - приводной шатун; на: вериг. 6 - кормораздатчик, вид сбоку, беэ роликов и тяговых тросов крышек; на фиг. 7 — кормопроводная труба с проемами, вид сверху; на фиг. 8сечение А-А на фиг. 7; на фиг. 9 — 20 ,направляющая кормопроводной трубы; ,на фиг- 10 «амортизатор, продольный разрез; на фиг. 11 — перекладина с роликаья.

Кормораздатчик содержит бункер 1 25 для корма (механизм дозирования не показан), корыто 2, установленное на раме с колесами, привод 3 с кривошипом и шатуном 4, направляющие 5 с упорам 6 и раму 7 для бункера 1. На- 30 пранляющие 5 выполнены в виде цилиндров с проемами в их стенках, расположенных соосно с выгрузными патрубками бункера. В направляющей 5 одним концом перемещается возвратно-посту35 пательно кормопроводная труба 8, соединенная первым проемом 9 с проемом направляющей 5. Труба 8 имеет расположенные равномерно по всей длине проемы 9 для доступа животных к кор- 40 му. Трубы 8 опираются на ролики 10, насаженные на подвесные перекладины

11. Для улучшения перемещения корма кормопроводы и трубы 8 расположены под углом к горизонтали. Проемы 9 труб 8, кроме первого, снабжены крьппками 12, перемещаемыми по направляющим 13 с помощью тросов 14, соединенных посредством тяги 15 с штоками гидро-. или пневмоцнлиндров 16 и ручными дублирующими приводами .17 Ход 50 штоков цилиндров 16 превышает шаг перемещения трубы 8, следовательно,тросы 14 не натягиваются при перемещении кормопроводных труб, когда выд.винут шток цилиндра.Для улучшения плавности перемещения корма по трубе 8 служит амортизатор 18, расположенный перед другим концом трубы 8 соосно с ней на торце корыта. Для приманки животных к корму служат ° сигнализаторы 19 (световые, звуковые и т.д), Кормораздатчик работает следующим образом.

Засыпают сыпучие или влажные корма в бункер 1. Включают приводы бункера 1 и привод 3 кривошипного шатунного механизма. Корм попадает в трубу 8 через первые его проемы 9 и проемы в корпусе направляющей 5 при закрытых крьппках 12. При ударе трубы 8 об амортизатор 18 возникает инерционная сила, продвигающая корм по всей длине кормопровода. При каждом толчке корм, сохраняя кинетическую энергию, продвигается по трубе. Датчики уровня, расположенные на концах труб, отключают привод.

Тросовым механизмом открывают крышки 12, включают сигнализаторы 19, которые привлекают животных к открывшимся проемам с порциями корма.

Предлагаемый кормораздатчик может быть смонтирован под навесом летнего лагеря для животных.

Формула из о брет ения

1. Кормораздатчик, содержащий установленное на колесах корыто и бункер для корма с выгрузным патрубком, расположенным над корытом, о т л ич а ю шийся тем, что, с целью повышения надежности в работе и повышения удобства в эксплуатации путем обеспечения раздельной выдачи различных кормов, внутри корыта в верхней его части, имеются ролики и

1 установленная на них вдоль него кормопроводная труба с проемами в ее стенке для доступа животных к корму, которая снабжена приводом ее в продольное возвратно-поступательное перемещение, причем корыто имеет для трубы направляющую, расположенную со стороны одного из торцов этой трубы, другой конец которой расположен от торца корыта на расстоянии, меньшем шага ее перемещения.

2. Кормораздатчик по п. 1, о т— л и ч а ю шийся тем, что направляющая кормопроводной трубы выполнена в виде цилиндра с проемом в его стенке, который расположен соосно с выгрузным патрубком бункера. з 1464986 4

3. Кормораздатчик по п. 1, о т — соосно с ней на торце корыта имеется л и ч а ю щ и и с.я тем, что привод амортизатор. кормопроводной трубы в возвратно- 4. Кормораздатчик по и. 1, о т— поступательное перемещение выполнен л и ч а ю шийся тем что кормо5

1 в виде шатунно-кривошипного механиз- проводная труба снабжена крышками ма, который связан с одним из концов для ее проемов и направляюар ми для трубы, перед другим концом которой перемещения крышек,, а корыто имеет тросовый механизм перемещения крышек.

1464986

4

Ю ф7ОР 7

18 фю Р. f1
