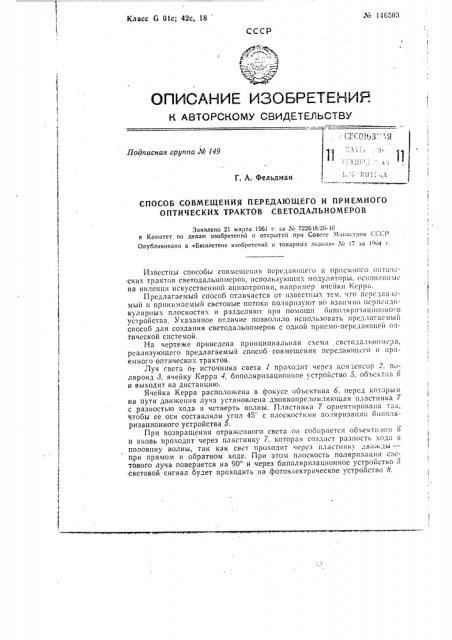

Г. A. Фельдман

СПОСОБ СОВМЕЩЕНИЯ ПЕРЕДАЮЩЕГО И ПРИЕМНОГО

ОПТИЧЕСКИХ ТРАКТОВ СВЕТОДАЛЬНОМЕРОВ

Заявлено 21 марта 1961 г. за М 722618i26-10 в Комитет по делам изобретений ti открытий при Совете Министров С СОР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 17 за 1П64 в.

Известны способы совмсщсии» переда3огцего и приемного оити Icãских трактов светодальномсров, использующих модуляторы, (tet!olt;lit tl! на явлении искусственной аиизотропии, например ячейки Керри.

Предлагаемый способ отличается от известным тем, что передаваемый и принимаемый световые потоки поляризуют во взаимно stcpltitt;tltкулярных плоскостяx и разделяют при помощи биполяризационно. о устройства. Указанное отличие позволило использовать предлагаемый способ для создания светодальномеров с одной приемо-пере1аюшей оптической системой.

На чертеже приведена принципиальная схема свстодал1номсра, реализующего предлагаемый способ совмещения передающего и пр.lемного оптических трактов.

Луч света от источника света 1 проходит через конденсор 2, поляроид 3, ячейку Керра 4, биполяризационное устройство 5, объект гв 6 и выходит на дистанцию.

Ячейка Керра располо>кена в фокусе объектива б, перед которым на пути дви>кения луча установлена двоякопреломляю1цая пластинка 7 с разностью хода в четверть волны. Пластинка 7 ориентирована так, чтобы ее оси составляли угол 45 с плоскостями поляризации б>ипо:Istризационногс устройства 5.

При возвращении отраженного света o«coot!I>ac i.» объективом 6 и вновь проходит через пластинку 7, которая создаст разность хода 13 половину волны, так как свет проходит через пластинку дважды— при прямом и обратном ходе. При этом плоскость поляризации c:tcтового луча повернется на 90 и через биполяризациониое устройство 5 световой сигнал будет проходить на фотоэлектрическое устройство 8.

Ъов 146503

Д ля ТОГО чтОбы с13ст 0Tp35((3;Ic5(без из 3(си ения х ар я (сте1) 3 ПО,(я !) I(33111!II, oTP3iI(3TLë6 9 до;1)кеи Оыть Зл(ом пни))ОВЯЯ или иметь какое-,Ii(00 друl ое металлическос покрытие.

Пластинк3 7, 1)3cc

Пред13Гяса! ый c(IOcoG 001СГ яст lости1)ОВку дяльиомс1)013, тяк как ÎTнадаcT необходимость в параллельной выставке оптических осей приемника н передатчика, а так)ке позволяет проектировать миниатюрные

C(3CT0 aЛЬНОМЕРЫ.

Предмет изобретения

7 б

Я 2

Составитель

Редактор И. Г. Карпас

Техред Л. К. Ткаченко

l«OPP2(

1(одп. I печ. 3/Ч111 1964 г. Формат бум. 70) 108 / Объем 0,18 ивд. л.

Заказ 1766/2 Тираж 575 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открыт ш СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.

Способ сонме(пения псреда(ошего и T(p((ci((ior.n оптических трактов систод<11ьпомс!)Он, (Ic((0 (ÜÇÓ(0ùl() м()ДУ (5(TOI)û, Основанные 1111 11влсн(111 искусственной аннзотропии, например ячейки Керра, о т л и ч а ю щ и йс я тем, что, с целью создания светодальномеров, имсюших одну приса(оперсдающу(о оптическую систему, в нем псрс1;II3;(c)(! (i(и принимаемый световые потоки поляризуют во взаимно перпсидику(!яриь(х плоскостях
