Ларингоскоп

Ларингоскоп

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине. Цель изобретения - улучшение обзора операционного поля. Ларингоскоп имеет рукоятку 1, клинок 2, винтообразную опорную пластину 3 с торцом 4. При повороте рукоятки 1 пластина 3 смещает язык в сторону , а торец 4 смещает надгортанник вверх. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

P.l;;-,ß3 7 . ЛЕИЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4151268/28-14 (22) 24.11.86 (46) 15.03.89. Бюл. № 10 (75) М. В. Степанян и Г. Г. Мхоян (53) 615.475 (088.8) (56) Каталог «Aesculap», ФРГ, 1982, с. 31, фиг. Аl /493.

„„SU „„1465034

1 (5D 4 А 61 В 17 24 (54) ЛАРИНГОСКОП (57) Изобретение относится к медицине.

Цель изобретения — улучшение обзора операционного поля. Ларингоскоп имеет рукоятку 1, клинок 2, винтообразную опорную пластину 3 с торцом 4. При повороте рукоятки 1 пластина 3 смещает язык в сторону, а торец 4 смешает надгортанник вверх. 1 ил.

1465034

Формула изобретения

Составитель И. Колтунов

Редактор М. Бандура Техред.И. Верес Корректор Л. Патай

Заказ 837/7 Тираж 644 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, % — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к медицине, а именно к хирургическому инструменту.

Целью изобретения является улучшение обзора и облегчение доступа к операционному полю.

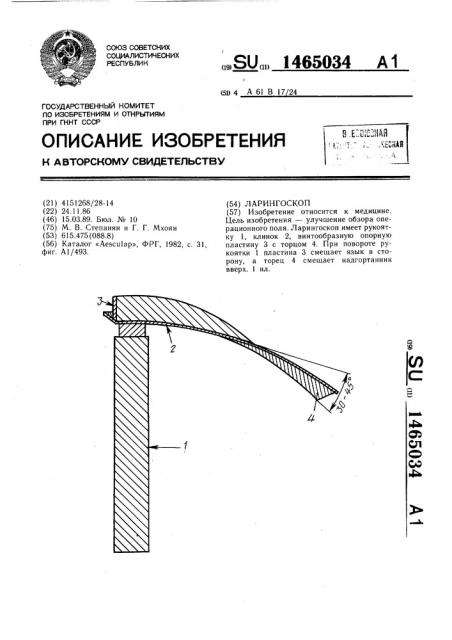

На чертеже изображен ларингоскоп, общий вид.

Ларингоскоп имеет рукоятку 1, клинок

2 с осветителем (не показан) и с винтообразно изогнутой опорной пластиной 3 с рабочим торцом 4, установленным под углом 30 — 45 к оси рукоятки.

Ларингоскоп применяют следующим образом.

После введения в ротоглотку клинка 2, опорной пластиной 3 корень языка смещают вверх, а рабочий торец 4, надавливая на подгортанник, смещают его вверх. При повороте рукоятки 1 язык смещается в сторону, обеспечивая улучшенный обзор.

1. Ларингоскоп, содержащий рукоятку, клинок с осветителем и опорной пластиной с рабочим торцом, отличающийся тем, что, 10 с целью улучшения обзора и облегчения доступа к операционному полю, опорная пластина выполнена винтообразно изогнутой.

2. Ларингоскоп по п. 1, отличающийся тем, что .рабочий торец установлен под углом 30 — 45 к оси рукоятки.
