Устройство для пункционной биопсии внутренних органов

Устройство для пункционной биопсии внутренних органов

Иллюстрации

Показать все

Реферат



изобретение относится к медицинским инструментам, а именно к устройствам для биопсии мягких тканей. Целью изобретения является улучшение качества биоптата путем сохранения морфологической структуры. Устройство содержит полую иглу 1 с внутренней заточкой и режущий элемент 3 для подрезания биоптата, выполненный в виде скобы и соединенный шарниром 4 с корпусом иглы 1,. с конфигурацией , соответствующей стенке иглы 1, при этом режущий элемент 3 связан с упругим толкателем 5. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„1465035

А1 (5д 4 А 61 В 17 34, 10 00. Г . Ц д! i»3

; ... дин

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4195671/28-14 (22) 17.02.87 (46) 15.03.89. Бюл. № 10 (71) Челябинский государственный медицинский институт и Городская клиническая больница № 8 (медсанчасть тракторного завода) (72) В. Н. Бордуновский и Е. В. Ефремова (53) 615:472 (088.8) (56) Авторское свидетельство СССР № 1017315, кл. А 61 В 17/34, 1983. (54) УСТРОЙСТВО ДЛЯ ПУНКЦИОННОЙ

БИОПСИИ ВНУТРЕННИХ ОРГАНОВ (57) Изобретение относится к медицинским инструментам, а именно к устройствам для биопсии мягких тканей. Целью изобретения является улучшение качества биоптата путем сохранения морфологической структуры. Устройство содержит полую иглу 1 с внутренней заточкой и режущий элемент 3 для подрезания биоптата, выполненный в виде скобы и соединенный шарниром 4 с корпусом иглы 1,. с конфигурацией, соответствующей стенке иглы 1, при этом режущий элемент 3 связан с упругим толкателем 5. 4 ил.

1465035

Формула изобретения

Составитель А. Рыбаков

Редактор М. Бандура Техред И. Верес Корректор Л. Патай

Заказ 837/7 Тираж 644 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О!

Изобретение относится к медицинским инструментам, а именно к устройствам для биопсии мягких тканей.

Целью изобретения является улучшение качества биоптата путем сохранения морфологической структуры биоптата.

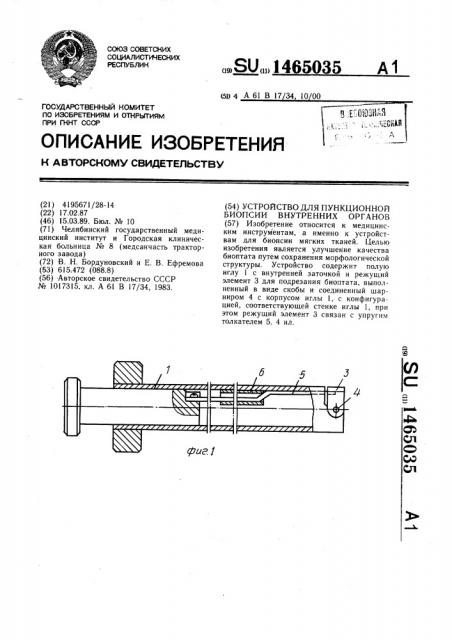

На фиг. 1 показано устройство, общий вид; на фиг. 2 — схема заточки иглы; на фиг. 3 — схема крепления подрезающей половины режущей части иглы; на фиг. 4— устройство в рабочем состоянии.

Устройство для пункционной биопсии внутренних органов содержит полую иглу 1 со срезом 2 (выполненным перпендикулярно к оси иглы) с внутренней заточкой и режущий элемент для подрезания биоптата, выполненный в виде скобы 3 и соединенный шарниром 4 с корпусом иглы 1, с конфигурацией, соответствующей стенке иглы 1, при этом режущий элемент 3 связан с упругим толкателем 5 в направляющей втулке 6 внутри иглы 1.

Устройство работает следующим образом.

Иглу 1 после прокола передней брюшной стенки вводят в ткань внутреннего органа (в частности, печени) . Режущий элемент 3 упругим толкателем 5 приводят в положение, перпендикулярное оси среза, тем самым подрезая ткань органа, Затем всю иглу поворачивают в ткани органа вокруг своей оси (оси иглы) и извлекают.

Экспериментальная и клиническая апробации устройства для биопсии внутренних органов выявили простоту манипуляций; в большем объеме (по сравнению с известными устройствами) забираемый материал позволял проводить полноценное гистологическое исследование неизмененной при

10 заборе структуры ткани печени; узкий

0,4 см и длинный — до 1 см раневой канал легко тампонируется биологическим материалом — ксеногенной консервированной брюшиной.

Устройство для пункционной биопсии внутренних органов, содержащее полую цилиндрическую иглу и режущий элемент, g0 отличающееся тем, что, с целью улучшения качества биоптата путем сохранения морфологической структуры, рабочая часть иглы имеет внутреннюю заточку и вырез, в котором шарнирно закреплен режущий элемент, выполненный в виде скобы по радиусу иглЫ и имеющий упругий толкатель, размещенный внутри иглы.
