Расширитель срамных губ

Расширитель срамных губ

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к гинекологическим расширителям . Целью изобретения является снижение травматичности расширяемых органов при увеличении функциональных возможностей . Расширитель срамных губ содержит шарнирно соединенные бранши, шарнирное соединение которых выполнено с возможностью разъема, насечку, подвижную скобу, пластину, отверстие. Раздвижение бранш осуш,ествляется путем передвижения скобы по насечке, после чего можно производить осмотр и необходимые операции. После их окончания пластину поворачивают в горизонтальной плоскости так, чтобы она совпала со стоками отверстия, после чего бранши разъединяют. При этом используется сила рычага, роль которого выполняет подвижная скоба. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 61 В 17 42

l g ..: .Е )@II

;; .:.;,«ЕС1(АЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

15 фиг. 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4205348/28-14 (22) 02.03.87 (46) 15.03.89. Бюл. № 10 (71) Башкирский государственный медицинский институт им. 15-летия ВЛКСМ (72) В. А. Кулавский, С. Е. Беляев, В. С. Годун, Б. С. Годун и О. Л. Балабан (53) 615.475(088.8) (56) Авторское свидетельство СССР № 298327, кл. А 61 В 17/42, 1970. (54) РАСШИРИТЕЛЬ СРАМНЫХ ГУБ (57) Изобретение относится к медицинской технике, а именно к гинекологическим расширителям. Целью изобретения является снижение травматичности расширяемых ор„„SU„„1465036 А1 ганов при увеличении функциональных возможностей. Расширитель срамных губ содержит шарнирно соединенные бранши, шарнирное соединение которых выполнено с возможностью разъема, насечку, подвижную скобу, пластину, отверстие. Раздвижение бранш осуществляется путем передвижения скобы по насечке, после чего можно производить осмотр и необходимые операции.

После их окончания пластину поворачивают в горизонтальной плоскости так, чтобы она совпала со стоками отверстия, после чего бранши разъединяют. При этом используется сила рычага, роль которого выполняет подвижная скоба. 2 ил.

1465036

Формула изобретения

Составитель А. Ханюкин

Редактор Н. Горват Техред И. Верес Корректор В. Романенко

Заказ 837/7 Тираж 644 Подписное

РНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к медицинской технике, а именно к гинекологическим расширителям.

Целью изобретения является снижение травматичности расширяемых органов при увеличении функциональных возможностей.

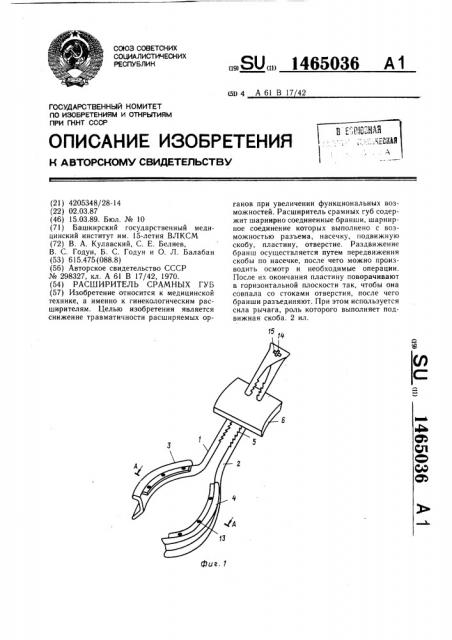

На фиг. 1 изображен расширитель, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Расширитель срамных губ содержит шарнирно соединенные бранши 1 и 2, шарнирное соединение которых выполнено с возможностью разъема, рабочие зеркала

3 и 4, выполненные в виде желобов с закругленными краями, механизм раздвижения бранш в виде насечки 5 и подвижной скобы 6, фиксатор в виде пазов с боковыми плоскостями 7, 8 и 9, 10, которые соответственно ориентированы перпендикулярно плоскостям !1 и 12 и выполнены в соотношении 1:2, винты 13, пластину 14, отверстие 15.

Расширитель срамных губ работает следующим образом.

Осмотр с помощью расширителя проводят в гинекологическом кресле в положении упора ногами в ногодержателе. Врач рукой раздвигает наружные (большие) половые губы и производит фиксацию браншей

1 и 2, устанавливая их таким образом, чтобы срамные губы находились в рабочих зеркалах 3 и 4, имеющих закругленные края.

Таким образом обеспечивается надежная фиксация расширителя и исключается его соскальзывание. Разведение бранш осуществляется путем передвижения скобы 6 по насечке 5. После этого можно производить осмотр и необходимые диагностические и лечебные манипуляции.

По окончании работы для снятия расширителя срамных губ пластину 14 поворачивают в горизонтальной плоскости так, чтобы она совпала со стенками отверстия 15, после чего бранши разъединяют. При этом используется сила рычага, роль которого выполняет подвижная скоба 6. Перераспределение силы рычага позволяет браншам 1 и 2 сомкнуться, после чего они освобождаются от срамных губ.

От использования устройства снижается травматизм больших, малых губ и гимена, его можно использовать для осмотра девочек, так как при осмотре исключается травматизация девственной плевы. Кроме того, изобретение дает возможность использовать дополнительные приборы.

1. Расширитель срамных губ, содержащий

20 бранши с рабочими зеркалами на одном конце и шарнирно соединенные на другом, механизмы их разведения в виде зубчатой насечки и подвижной скобы, установленной на насечке с возможностью перемещения, отличающийся тем, что, с целью снижения травматичности расширяемых органов при увеличении функциональных возможностей, он содержит фиксатор в виде пазов, расположенных на сторонах бранш, обращенных одна к другой, боковые плоскости которых ориентированы перпендикулярно их основанию, шарнирное соединение бранш выполнено с возможностью разъема, а рабочие зеркала — в виде желобов с закругленными краями.

2. Расширитель по п. 1, отличающийся тем, что боковые плоскости выполнены в соотношении 1:2 и содержат винты, расположенные с одной стороны.
