Устройство для растворения порошкообразного вещества

Устройство для растворения порошкообразного вещества

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для приготовления растворов, в частности для приготовления раствора поливинилового спирта в воде, используемого при обработке блоков мороженой рыбы, и позволяет повысить качество раствора и сократить время растворения путем создания в резервуаре сложного движения жидкости в виде прецессирующего осесимметричного закрученного вихря. В резервуар через бункер 3 засыпается растворяемое

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

yg4 В 01 F 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4250928/28-26 (22) 27.05.87 (46) 15.03.89. Бюл. № 10 (71) Государственный проектно-конструкторский институт рыбопромыслового флота (72) П. А. Курапцев, В. М. Соловский и В. E. Шваков (53) 66.061.1 (088.8) (56) Патент Швейцарии 549405, кл. В Ol P 3/12, 1974.

Авторское свидетельство СССР № 793621, кл. В 01 F 1/00, 1979.

„„Я0„„1465096 А1 (54) УСТРОЙСТВО ДЛЯ РАСТВОРЕНИЯ

ПОРОШКООБРАЗНОГО ВЕЩЕСТВА (57) Изобретение относится к устройствам для приготовления растворов, в частности для приготовления раствора поливинилового спирта в воде, используемого при обработке блоков мороженой рыбы, и позволяет повысить качество раствора и сократить время растворения путем создания в резервуаре сложного движения жидкости в виде прецессирующего осесимметричного закрученного вихря. В резервуар через бункер 3 засыпается растворяемое

1465096

Формула изобретения вещество. Жидкость циркулирует по замкнутому контуру: резервуар 1 — патрубок 7 для забора жидкости — насос 8— коллекторы 9 — сопла 4, 5 — резервуар 1. Взаимное располжение сопл в резервуаре приводит к образованию на поверхности жидкости вспученного участка, медленно прецессирующего по окружности. Это приводит к размыванию сводов, образующихся на внутренней поверхности резервуара. Перфорированный диск 6 предотвращает проникновение в насосную

Изобретение относится к устройствам для приготовления растворов, а более конкретно — для приготовления раствора поли-. винилового спирта в воде, используемого при обработке блоков мороженой рыбы. 5

Цель изобретения — повышение качества раствора и сокращение времени растворения.

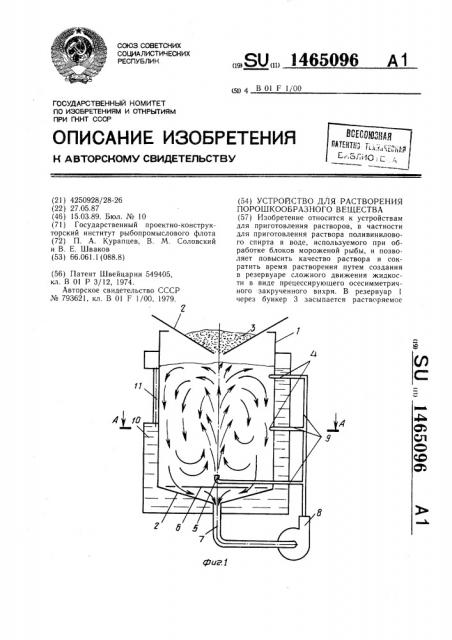

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — разрез А — А на фиг. l.

Устройство представляет собой вертикальный цилиндрический резервуар 1 с коническим днищем 2. В верхней части резервуара установлен бункер 3 для загруз- 15 ки дозы растворяемого вещества. На боковой стенке резервуара 1 равномерно по высоте и тангенциально к образующей цилиндра установлены сопла 4, а в центре конического днища 2 — сопло 5, направленное вверх вдоль резервуара 1. В нижней части резервуара 1 над коническим днищем 2 установлен перфорированный диск 6, имеющий отверстия только на периферии. Отверстия расположены на расстоянии от оси резервуара 1 не менее 25 половины радиуса цилиндра. В коническом днище 2 под диском 6 расположен патрубок 7 для забора жидкости из резервуара центробежным насосм 8. Выходная магистраль насоса 8 подсоединена с помощью коллекторов. 9 к соплам 4. Для поддержания необходимой температуры внутри резервуара он снабжен теплоизолированной рубашкой 10, в которой находится теплоноситель (пар, вода, масло и т. п.).

Для визуального наблюдения за течением процесса растворения . (контроль прозрачности, наличия нерастворенных частичек, цвета и т. п.) в боковой стенке резервуара выполнено окно 11 из прозрачного материала. Для удобства санитарной обработки внутренних поверхностей резервуара 1 ок- 4р но 11 может быть открыто. систему и сопла крупных комков нерастворившегося порошка. Выполнение отверстий только на периферии диска 6 и коническая форма днища 2 позволяют получить более устойчивый режим течения жидкости и ликвидировать застойные зоны в устройстве. Для визуального наблюдения за течением процесса растворения в боковой стенке резервуара выполнено окно 11, которое для удобства санитарной обработки может быть открыто. 2 з.п. ф-лы, 2 ил.

Устройство работает следующим образом.

В резервуар 1 с заранее налитым растворителем через бункер 3 засыпается растворяемое вещество — поливиниловый спирт. Одновременно с этим запускается насос 8 и жидкость начинает циркулировать по замкнутому контуру: резервуар 1— входная магистраль насоса — насос 8 коллекторы 9 — сопла 4 и 5 — резервуар 1. В процессе циркуляции жидкости происходит интенсивное перемешивание растворителя и растворяемого вещества.

В совокупности с эффектом нагревания циркулируемой жидкости через цилиндр теплоносителем получают качественно однородную смеси с сокращением времени растворения.

Взаимное расположение сопел в резервуаре обеспечивает создание закрученного (вращающегося относительно оси резервуара) потока жидкости с одновременным созданием осесимметричного вертикального вихря. Это реализуется при расположении сопла 5 в нижней части днища 2 по оси резервуара, а сопел 4 — на внутренней цилиндрической обечайке тангенциально к образующей цилиндра. Организованный описанным образом поток жидкости практически не имеет застойных зон, кроме того, свободная поерхность жидкости не плоская, а вспученная, причем вспученный участок находится не на одном месте, а медленно прецессирует по окружности. Это приводит к размыванию сводов, которые обычно образуются при растворении веществ с плотностью, меньшей плотности растворителя.

Прозрачное окно позволяет контролировать течение процесса растворения и облегчает санитарную обработку резервуара.

1. Устройство для растворения порошкообразного вещества, содержащее ци1465096

QclP. 2

Составитель Ю. Алуханов

Редактор М. Недолуженко Техред И. Верес Корректор С. Черни

Заказ 841/10 Тираж 548 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 линдрический резервуар с днищем, сопла, установленные тангенциально к образующей цилиндра и соединенные с нагнетательной линией циркуляционной системы, и патрубок для забора жидкости, отличающееся тем, что, с целью повышения качества раствора и сокращения времени растворения, оно снабжено перфорированным диском, установленным над днищем, и соплом, направленным вертикально вверх по оси устройства, размещенным над перфорированным диском и соединенным с нагнетательной линией циркуляционной системы, днище резервуара выполнено коническим, а отверстия в перфорированном диске выполнены на периферии.

2. Устройство по п. 1, отличающееся тем, что, с целью повышения удобства эксплуатации, на боковой стенке резервуара выполнено открывающееся окно.

3. Устройство по пп. 1 и 2, отличающееся тем, что резервуар снабжен теплоизолированной рубашкой.
