Способ закрепления пустотелой конической заготовки

Способ закрепления пустотелой конической заготовки

Иллюстрации

Показать все

Реферат



Изобретение относится к металлообработке и может быть использовано при закреплении пустотелой конической заготовки. Целью изобретения является расширение технологических возможностей посредством обеспечения одновременной обработки торцов и наружной поверхности заготовки. Перед установкой заготовки 6 перемещают ложемент 5 в зону зажима до .получения расстояния между образующими ложемента 5 и зажимньми коническими роликами 7, равного толщине заготовки 6. Зажимные элементы 8 отводят, устанавливают заготовку 6 на ложемент 5, подводят зажим1|ые элементы 8 с установленными с возможностью вращения коническими роликами 7 и зажимают заготовку 6. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1465185 А1 (51) 4 В 23 В 31/40

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

S"".. ВЗМ

-1., -пЩ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 3 фиг. f (21) 4079569/25-08 (22) 23.06.86 (46) 15.03.89. Бюл. У 10 (72) Л.А.Овечкин (53) 621.941.3 (088.8) (56) Авторское свидетельство СССР

У 975234, кл. В 23 В 31/40, 1981. (54) .СПОСОБ ЗАКРЕПЛЕНИЯ ПУСТОТЕЛОЙ

КОНИЧЕСКОЙ ЗАГОТОВКИ (57) Изобретение относится к металлообработке и может быть использовано при закреплении пустотелой конической заготовки. Целью изобретения является расширение технологических возможностей посредством обеспечения одновременной обработки торцов и наружной поверхности заготовки. Перед установкой заготовки 6 перемещают ложемент 5 в зону зажима до,получения расстояния между образующими ложемента 5 и зажимныки коническими роликами 7, равного толщине заготовки 6. Зажимные элементы 8 отводят, устанавливают заготовку 6 на ложемент 5, подводят зажимные элементы

8 с установленными с воэможностью вращения коническими роликами 7и зажимают заготовку 6. 2 нл.

1465185

Изобретение относится к металлообработке и может быть использовано при закреплении конусной пустотелой заготовки.

Целью изобретения является расширение технологических воэможностей посредством обеспечения одновременной обработки торцов и наружной поверхности заготовки. 10

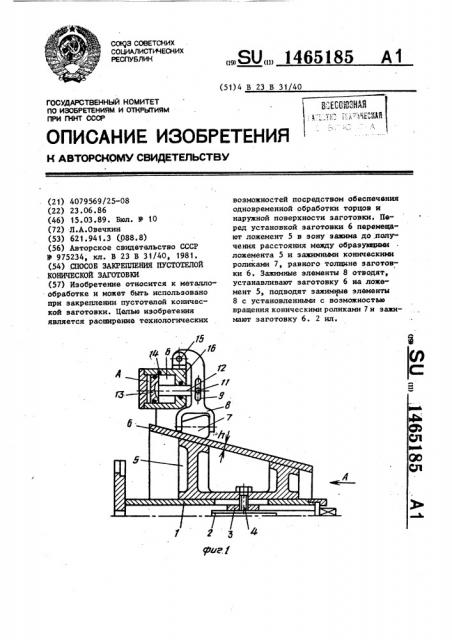

На фиг. 1 представлена схема устройства для осуществления предлагаемого способа, разрез; на фиг. 2вид А на фиг. 1.

На пустотелой оправке 1 с закрепленным внутри винтом 2, соединенным с помощью резьбы с кольцеобразным сухарем 3, жестко связанным винтами

4 с центрирующим ложементом 5, устанавливается обрабатываемая заготовка 20

6. Конические ролики 7, расположенные в зажимных элементах 8 с пазами

9 и 10 взаимодействующие с пальцами 11, перемещаются штоками 12 поршней 13, расположенных в цилиндрах 25

14, до контакта с заготовкой 6. Зажимные элементы 8 одним концом. установлены шарнирно с помощью осей 15 на полулюнете 16, жестко установленном и закрепленном на станке 17.

Перед установкой очередной заго товки 6 жестко устанавливают полулюнет 16 на станке 17, откидывают зажимные элементы 8, перемещают центрирующий ложемент 5 по оправке 1 в зону зажима до получения расстояния между образующими центрирующего ло.жемента 5 и конических роликов 7 зажимных элементов 8, равного толщине стенки заготовки 6. Затем отводят ко-40 нические ролики 7, устанавливают заготовку 6 на центрирующий ложемент

5, возвращают в рабочее положение зажимные элементы 8 и закрепляют изделие путем прижима его по наружной 45 поверхности коническими роликами 7, установленными с возможностью вращения, затем производят обработку изделия по наружной поверхности и торцам не производя переустановку заготовки б.

Использование предложенного спосоо ба и устройства, с помощью которого реализуется способ, позволяет по сравнению с прототипом расширить его технологические возможности: с одной установки производить обработку обоих торцов и наружной поверхности,, в то время как в прототипе способ закрепления позволяет обрабатывать топько лишь торцы заготовки.:

Формула изобретения

Способ закрепления пустотелой конической заготовки, при котором заготовку устанавливают внутренним конусом на центрирующий ложемент, размещенный на оправке, и закрепляют IIo наружной поверхности посредством равномерно расположенных по окружности зажимных элементов, о т л ич а ю шийся тем, что, с целью расширения технологических возможно- . стей посредством обеспечения одновременной обработки торцов и наружной поверхности заготовки, берут эажимные элементы с коническими роликами, подводят в зону зажима и перемещают центрирующий ложемент по оправке до получения расстояния между образующими ложемента и коническими роликами, равного толщине стенки заготовки, затем отводят зажимные элементы, устанавливают на центрирующий ложемент заготовку, подводят зажимные элементы и закрепляют заготовку по наружной поверхности коническими роликами, установленными-.;с возможностью вращения.
