Устройство управления силовым узлом металлорежущего станка

Устройство управления силовым узлом металлорежущего станка

Иллюстрации

Показать все

Реферат



Изобретение относится к системам управления и может быть использовано при управлении узлами металлорежупщх. станков. Цель изобретения - повьшение .надежности работы устройства за счет четкой фиксации исходного положения узла. Устройство содержит электромагниты Вперед и Назад с обмотками 1 и 2, реле времени с обмоткой 3, конечные переключатели промежуточного исходного положения и конца обработки. Включение реле времени осуществляется после срабатывания промежуточных реле с обмотками 9 и 12. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (111

5260 А1 (59 4 B 23 Q 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ г .

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2 1) 4294414/25-08 (22) 06.08.87 (46) 15.03.89. Бюл. Ф 10 (71) Московское специальное конструкторское бюро автоматических линий и агрегатных станков (72) В.М.Бычков и Н.Ф.Малахова (53) 621.9 (088.8) (56) Руководство по эксплуатации агрегатного станка 10А392, разд.

"Электроуправление 10А392 ° 30", 1985. (54) УСТРОЙСТВО УПРАВЛЕНИЯ СИЛОВЫМ

УЗЛОМ МЕТАЛЛОРЕЖУЩЕГО СТАНКА . (57) Изобретение относится к системам управления и может быть использовано при управлении узлами металлорежущих о станков. Цель изобретения — повьппение .надежности работы устройства за счет четкой фиксации исходного положения узла. Устройство содержит электромагниты "Вперед" и "Назад" с обмотками

1 и 2, реле времени с обмоткой 3, конечные переключатели промежуточного исходного положения и конца обработки.

Включение реле времени осуществляется после срабатывания промежуточных реле с обмотками 9 и. 12. 2 ил.

1465260

Изобретение относится к системам управления и может быть использовано при управлении узлами металлорежущих станков.

Целью изобретения является повышение надежности работы устройства за счет увеличения времени восстановления реле времени.

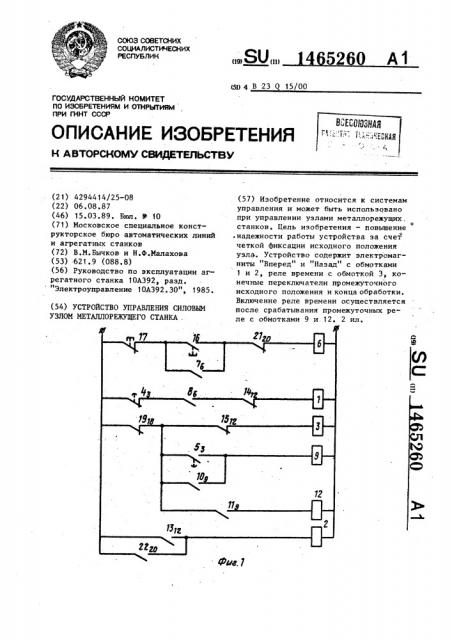

На фиг. 1 дана электрическая схема предлагаемого устройства„ на фиг.2— циклограмма его работы.

Устройство управления силовым узлом металлорежущего станка содержит электромагниты 8 е е и Назац соответственно с обмотками 1 и 2, реле времени с обмоткой 3, размыкающим контактом 4 и замыкающим контактом 5, первое промежуточное реле с обмоткой 6, замыкающими контактами

7 и 8, второе промежуточное реле с обмоткой 9 и замыкающими контактами

10 и 11 и третье промежуточное реле с обмоткой 12, замыкающим контактом

13 и размыкающими контактами 14 и 25

15. Управление устройством осущест- вляется от кнопки 16 "Вперед" и кнопки 17 "Назад", Устройство также содержит конечный переключатель 18 промежуточного 30 исходного положения с размыкающим контактом 19 и конечный переключатель 20 конца обработки с размыкающим контактом 21 и замыкающим 22.

Включение конечного переключателя

18 осуществляется в точке, до которой возвращается силовой узел при промежуточном отводе.

Устройство работает следующим обpasoM, и „40

Нажатием кнопки 16 "Вперед" подается команда на начало автоматического цикла работы силового узла, в рассматриваемом примере - силового стола станка.

Включается и становится на самопитание первое промежуточное реле с обмоткой 6, контакт 8 которого подает питание на обмотку 1 электромагнита "Вперед" осуществляющего пода1 50 чу силового стола. Длительность обработки в течение каждого прохода инструмента контролируется реле времени с обмоткой 3. При освобождении конечного переключателя 18 промежуточного исходного положения его контакт 19 образует цепь питания обмотки

3 реле времени, и через выдержку времени отключается электромагнит с обмоткой 1, подается питание на обмотки 9 и 12 второго и третьего промежуточных реле и обмотку 2 электромагнита "Назад". Снимается питание с обмотки 3 реле времени.

При включении электромагнита "Назад" производится промежуточный отвод силового стола до точки срабатывания конечного переключателя 18.

При его срабатывании снимается питание с обмоток 9, 12 промежуточных реле и обмотки 2 электромагнита "Назад". Подается питание на обмотку электромагнита "Вперед". Снова осуществляется перемещение силового стола.

Цикл повторяется до тех пор, пока в конце обработки не срабатывает конечный переключатель 20 конца обработки. Его контакт 21 отключает обмотку 6 первого промежуточного реле, контакт 8 которого разрывает цепь питания обмотки 1 электромагнита

"Вперед", а контакт 22 подает питание на обмотку 2 электромагнита

".Назад".

Устройство возвращается в исходное положение.

Формула изобретения

Устройство управления силовым узлом металлорежущего станка, содержащее электромагниты "Вперед" и "Назад," реле времени с замыкающим и раэмыкающим контактами, первое промежуточное реле с двумя замыкающими контактами, конечные переключатели промежуточного исходного, положения и конца обработки, кнопки "Вперед" и "Назад" и источник питания, один из выводов обмотки электромагнита "Вперед" соединен с размыкающим контактом реле времени, один из выводов обмотки которого соединен с размыкающим кон-, тактом конечного переключателя промежуточного исходного положения, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, устройство снабжено вторым промежуточным реле с двумя замыкающими контактами и третьим промежуточным реле с двумя размыкающими и одним замыкающим контактами, при этом один из выводов обмотки второго промежуточного реле через замыкающий контакт реле времени, шунтированный первым

Составитель В.Жиганов

Техред М.Дидык

Корректор Л.Патай

Редактор К.Крупкина

Заказ 870/ 18

Тираж 892 .

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîpîä, ул. Гагарина, 101 з 1465260

4 замыкающим контактом второго проме- ложения и третьего промежуточного режуточного реле, и один из выводов ле, соединенных последовательно с обобмотки третьего промежуточного ре- моткой реле времени, замыкающий конле через второй замыкающий контакт такт третьего промежуточного реле второго промежуточного реле подклю5 соединен последовательно с обмоткой чены к общей точке соединения размы- электромагнита "Назад", à второй разкающих контактов конечного переклю- мыкающий контакт — с обмоткой электчателя промежуточного исходного по- ромагнита "Вперед".
