Способ изготовления оптической детали с асферической поверхностью

Способ изготовления оптической детали с асферической поверхностью

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии изготовления асферической оптики . Цель изобретения - расшщ ение технологических возможностей за счет обеспечения изготовления деталей с повышенной асферичностью при обеспечении качества, пифование детали производят в процессе постепенного деформирования ее по шаблону обратной асферичности с обеспечением равенства величины съема материала по толщине, измеряемой по краю заготовки , величине прогиба в центре заготовки . Окончательную полировку ведут при полном облегании заготовкой шаблона .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 24 В 1 00

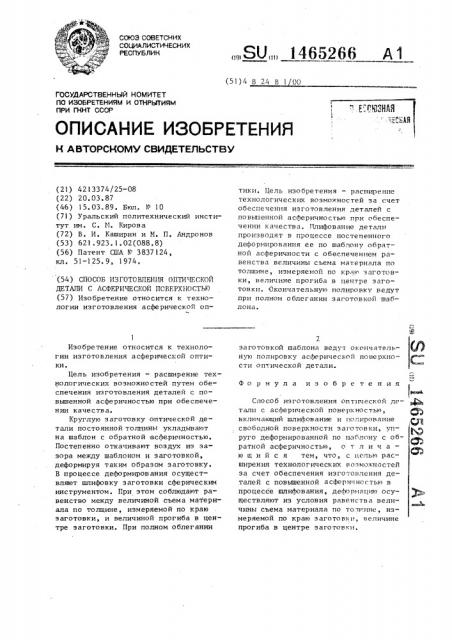

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4213374/25-08 (22) 20.03.87 (46) 15. 03. 89. Бюл. Р 10 (71) Уральский политехнический институт им. С. Г1. Кирова (72) В, И. Каширин и N. П. Андронов (53) 621.923.1.02(088.8) (56) Патент США Р 3837124, кл. 51-125.9, 1974. (54) СПОСОБ ИЗГОТОВЛЕ111И ОПТИЧЕСКОЙ

ДЕТАЛИ С АСФЕРИЧЕСКОЙ ПСВЕРХНОСТЬЙ (57) Изобретение относится к технологии изготовления асферической опИзобретение относится к технологии изготовления асферической оптики.

Цель изобретения — расширение технологических возможностей путем обеспечения изготовления деталей с повышенной асферичностью при обеспечении качества.

Круглую заготовку оптической детали постоянной толщины укладывают на шаблон с обратной асферичностью.

Постепенно откачивают воздух из зазора между шаблоном и заготовкой, деформируя таким образом заготовку.

В процессе деформироваиия осуществляют шлифовку заготовки сферическим инструментом. При этом соблюдают равенство между величиной съема материала по толщине, измеряемой по краю заготовки, и величиной прогиба в центре заготовки. При полном облегании

„„SU„„1465266 А1 тики. Цель изобретения — расширение технологических возможностей за счет обеспечения изготовления деталей с повьппенной асферичностью при обеспечении качества. 1 1лифование детали производят в процессе постепенного деформирования ее по шаблону обрат— ной асферичности с обеспечением равенства величины сьема материала по толщине, измеряемой по краю заготовки, величине прогиба в центре заготовки. Окончательную полировку ведут при полном облегании заготовкой шаблона.

2 заготовкой шаблона ведут окончательную полировку асферической поверхности оптической детали.

Формула изобретения

Способ изготовления оптической де- ф тали с асферической поверхностью, ф включающий шлифование и пог-ирование р свободной поверхности заготовки, упpyro деформированной по шаблону с обратной асферично стью, и т л и ч а— ю шийся тем, что, с |-,елью расширения технологических возможностей за счет обеспечения изготовления деталей с повьппенной асферичностью в процессе шлифования, деформацию осуществляют из условия равенства величины съема материала по то,тппше, измеряемой по краю заготовки, величине прогиба в центре заготовки,
