Реферат



Изобретение относится к области абразивной обработки и касается устройств для изготовления лепестковых абразивных инструментов. Цель изобретения - расширение технологических возможностей устройства. В корпусе 1 установлен соосно ему палец 3. На пальце 3 оппозитно дну 2 корпуса установлен фланец 4 с возможностью поворо та и осевого перемещения. Дно 2 корпуса и поверхность фланца, предназначенная для контакта с лепестками , выполнены с рифлениями 5. Устройство позволяет изготавливать круги с лепестками как прямо расположенны-, ми, так и под углом к оси круга. 1 3.п. ф-лы, 5 ил. (Л ел N9

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

yg 4 В 24 П 18/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3,ЕЗВЗН3

Г,; .:Т:: 1 . ЦЧЕСКАЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4177134/25-08 (22) 06.01.87 (46) 15.03.89. Бюл. Р 10 (71) Производственное объединение

"Брянский машиностроительный завод" им. В.И. Ленина (72) Н.Ф. Данякии, В.Н.,Чешев и А.Г. Голиков (53) 621.922.079(088.8) .(56) Гдалевич А.И. и др. Полирование . деталей лепестковыми кругами. М.:

; Машиностроение, 1980, с. 69-70.

„„SU„„1465291 А1 (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ЛЕПЕСТКОВЫХ ПОЛИРОВАЛЬНЫХ КРУГОВ (57) Изобретение относится к области абразивной обработки и касается устройств для изготовления лепестковых абразивных инструментов. Цель изобретения — расширение технологических возможностей устройства. В корпусе

1 установлен соосно ему палец 3. На пальце 3 оппозитно дну 2 корпуса установлен фланец 4 с возможностью поворо та и осевого перемещения. Дно 2 корпуса и поверхность фланца, предназначенная для контакта с лепестками, выполнены с рифлениями 5, Устройство позволяет изготавливать круги с лепестками как прямо расположенны-, ми, так и под углом к оси круга.

1 з.п ° ф-лы, 5 ил.

1465291

Изобретение относится к абразив ой обработке и касается устройства для изготовления лепестковых абразивЙых инструментов для шлифования и

Полирования поверхностей деталей.

Целью изобретения является расширение технологических возможностей устройства.

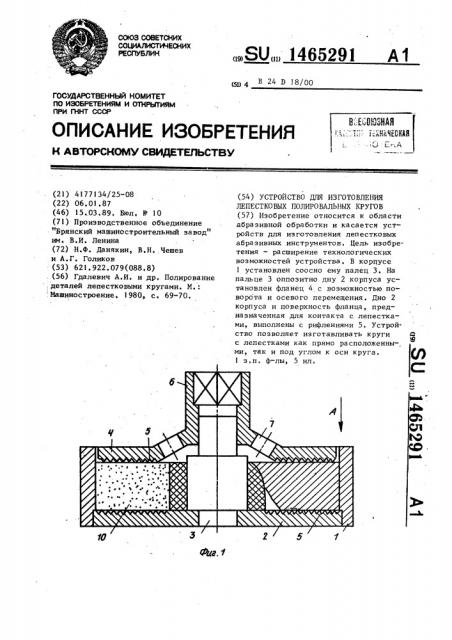

На фиг. 1 изображено устройство пля изготовления лепестковых полировальных кругов; на фиг, 2 — рифления фланца и дна корпуса; на фиг. 3разрез Б-Ь на фиг. 2; на фиг. 4— амид А на фиг. 1; на фиг. 5 — круг 15 осле поворота и перемещения фланца, Устройствф состоит из корпуса 1 дном 2. В корпусе соосно ему устаовлен палец 3, на котором установен фланец 4. 20

Внутренний диаметр корпуса 1 ра ен наружному диаметру собираемого лепесткового круга. Фланец 4 установлен с возможностью поворота и перемещения в осевом направлении с дном 25

2 корпуса. Внутренний его торец .--снабжен рифлениями 5, а наружный— ступицей 6 с квадратным отверстием йод ключ, У основания ступицы во фланце 4 выполнены отверстия 7. На 30 .внутренней поверхности дна 2 также выполнены рифления 5.

На торцовой поверхности корпуса

1 нанесена шкала 8, а на периферии фланца 4 — риска 9, 35

Устройство работает следующим образом.

По,внутренней поверхности корпуса

1 укладывают радиально лепестки 10 шлифовальной шкурки. Между наружней поверхностью пальца 3 и концами ле-Пестков, обращенных к оси круга, Остается кольцевой зазор. На лепестКи устанавливают фланец 4 так, чтобы риска 9 во фланче совпадала с нуле- 45 вым делением шкалы 8 корпуса, Силовым органом через ступицу 6 воздействуют на фланец 4 с осевым усилием

Р и крутящим моментом М. При этом верхние торцы лепестков поворачиваются .относительно оси круга. Боковые стороны 11 и 12 каждого лепестка, лежащие на торцах круга, располагаются радиально, т.е, лежат на лучах, выходящих из оси круга, однако проекции эти сторон на одну из торцовых поверхностей круга, образуют определенный угол, равный углу поворота верхнего торца относительно ступицы (в радиальной плоскости).

За счет сближения фланца 4 и дна

2 происходит уменьшение толщины лепесткового круга и уплотнение лепестков, Его новая толщина

Н = Н„° cosP, где H — ширина лепестка.

Предлагаемое устройство позволит изготавливать лепестковые круги как с прямым расположением лепестков, так и с расположением лепестков под углом к оси круга, Формула изобретения

1. Устройство для изготовления лепестковых полировальных кругов, выполненное в видекорпуса с пальцем, . установленным внутри корпуса и соосно ему, а на пальце оппозитно дну корпуса смонтирован фланец, о т— л и ч а ю щ е е с .я тем, что, с целью расширения технологических возможностей устройства, поверхность фланца, предназначенная для контакта с лепестками, и дно корпуса выполнены рифлеными, при этом фланец устаиовлен с возможностью поворота и осевого .перемещения.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что на торцовой поверхности корпуса нанесена шкала.

146529!

4 иГЗ
