Перфоратор

Перфоратор

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для перфорирования листовых полимерных материалов. Цель изобретения - расширение технологических возможностей за счет изменения плотности перфорации. Перфоратор состоит из корпуса, в котором устанавливается иглодержатель в виде набора пластин . При этом в каждой пластине на одной из его боковых граней выполнены пазы, в которые жестко устанавливают иглы. Набор пластин зажат между прижимами, выполненными в виде плиток с одной наклонной гранью. Меняя в перфораторе прижимы , каждая пара которых имеет свой угол наклона грани, разворачивают пластины в корпусе . Этим обеспечивается различная частота расположения игл в иглодержателе. Перфоратор позволяет обеспечить необходимую частоту плотности расположения отверстий в обрабатываемом материале. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д!1 4 В 26 F 1/00!,4

:c,.

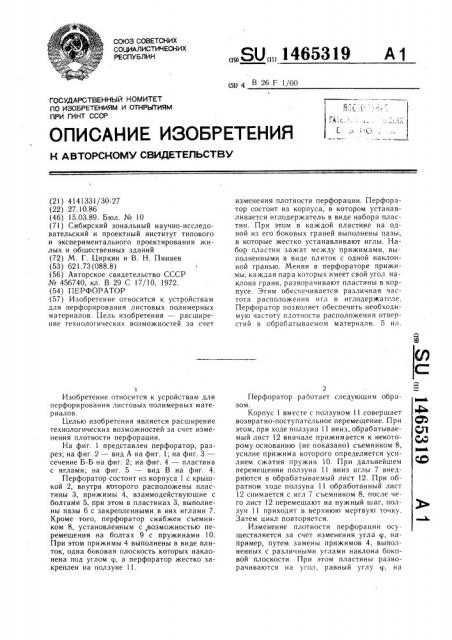

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4141331/30-27 (22) 27. 10.86 (46) !5.03.89. Бюл. № 10 (71) Сибирский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) М. Г. Циркин и В. Н. Пинаев (53) 621.73 (088.8) (56) Авторское свидетельство СССР № 456740, кл. В 29 С 17/10, 1972. (54) ПЕРФОРАТОР (57) Изобретение относится к устройствам для перфорирования листовых полимерных материалов. Цель изобретения — расширение технологических возможностей за счет

Изобретение относится к усройствам для перфорирования листовых полимерных материалов.

Целью изобретения является расширение технологических возможностей за счет изменения плотности перфорации.

На фиг. 1 представлен перфоратор, разрез; на фиг. 2 — вид А на фиг. 1; на фиг. 3— сечение Б-Б на фиг. 2; на фиг. 4 — пластина с иглами; на фиг. 5 — вид В на фиг. 4.

Перфоратор состоит из корпуса 1 с крышкой 2, внутри которого расположены пластины 3, прижимы 4, взаимодействующие с болтаМи 5, при этом в пластинах 3, выполнены пазы 6 с закрепленными в них иглами 7.

Кроме того, перфоратор снабжен съемником 8, установленным с,возможностью перемещения на болтах 9 с пружинами 10.

При этом прижимы 4 выполнены в виде плиток, одна боковая плоскость которых наклонена под углом rp, а перфоратор жестко закреплен на ползуне 11.

„„SU„„1465319 А 1 изменения плотности перфорации. Перфоратор состоит из корпуса, в котором устанавливается иглодержатель в виде набора пластин. При этом в каждой пластине на одной из его боковых граней выполнены пазы, в которые жестко устанавливают иглы. Набор пластин зажат между прижимами, выполненными в виде плиток с одной наклонной гранью. Меняя в перфораторе прижимы, каждая пара которых имеет свой угол наклона грани, разворачивают пластины в корпусе. Этим обеспечивается различная частота расположения игл в иглодержателе.

Перфоратор позволяет обеспечить необходимую частоту плотности расположения отверстий в обрабатываемом материале. 5 ил.

Перфоратор раоотает следующим образом.

Корпус 1 вместе с ползуном 11 совершает возвратно-поступательное перемещение. При этом, при ходе ползуна 11 вниз, обрабатываемый лист 12 вначале прижимается к некоторому основанию (не показано) съемником 8, усилие прижима которого определяется усилием сжатия пружин 10. При дальнейшем перемещении ползуна 11 вниз иглы 7 внедряются в обрабатываемый .пист 12. При обратном ходе ползуна 11 обработанный лист

12 снимается с игл 7 съемником 8, после чего лист 12 перемещают на нужный шаг, ползун 11 приходит в верхнюю мертвую точку.

Затем цикл повторяется.

Изменение плотности перфорации осуществляется за счет изменения угла ср, например, путем замены прижимов 4, выполненных с различными углами наклона боковой плоскости. При этом пластины разворачиваются на угол, равный углу ср, на

1465319

3 прижимах 4, чем обеспечивается частота перфорации.

Использование изобретения позволяет обеспечить необходимую частоту плотности расположения отверстий в обрабатываемом л и сте из полимерного материала.

Формула изобретения

Перфоратор, преимущественно для перфорирования листовых полимерных материалов, содержащий иглодержатель с иглами, установленный в корпусе, отличающийсятем, что, с целью расширения технологических возможностей за счет изменения плотнос1 -и перфорации, устройство снабжено прижимами и съемником, а иглодержатель выполнен в виде набора пластин, на одной боковой плоскости каждой нз которых выполнены пазы, в которых жестко закреплены иглы, прн этом крайние пластины закреплены с возможностью взаимодействия с прижимами, причем последние выполнены в виде плиток с наклонной боковой плоскостью, а съемник выполнен в виде решетки, соединенной через пружины с корпусом.

1465319
