Класс 42i, с1„

421, 92ю

М 14653S

СССР

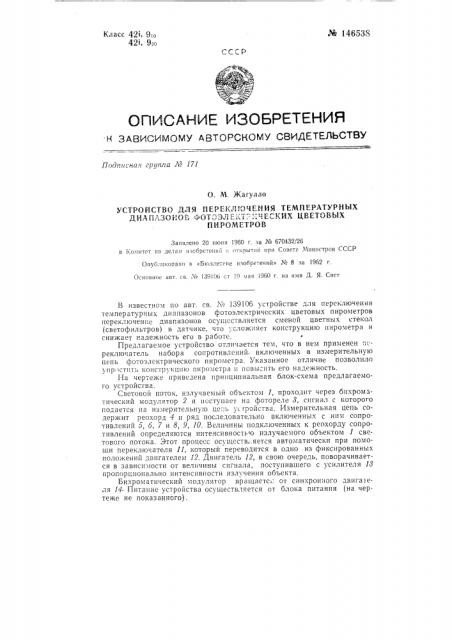

ОПИСАНИК ИЗОБРКТКНИЯ Н ЗАВИСИMОМУ АBTОРСКОMУ СВИДЕТЕЛЬСТВУ

Подписная груiгпа Лов 171

О. М. Жагулло

УСТРОЙСТВО ДЛЯ ПЕРЕКЛЮЧЕНИЯ ТЕМПЕРАТУРНЫХ

ДИАПАЗОНОВ ФОТОЭЛ ЕсТ,- ." 1ЕСКИХ ЦBETOBblX

П ИРОМЕТРОВ

Заявлено 20 июня 1960 г, за ¹ 670432/26 в Когяитет по делам изобретений открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 8 ва 1962 г.

Основное авт. св ¹ 139106 ст 19 чая 1960 г. на имя Д. Я. Свет

В известном по авт. св. Ы 139106 устройстве для переключения температурных диапазонов фотоэлектрических цветовых пирометров переключен1.с диапазонов осушсствляется сменой цветных стекол (светофильтров) в датчике, что усложняет конструкцию пирометра и снижает надежность его в работе.

Э

Предлагаемое устройство отличается тем, что в нем применен переключатель набора сопротивлений, включенных в измерительную цепь фотоэлектрического пирометра. Указанное отличие позволило упр стить конструкцию пирометра и повы:пть его надежность, На чертеже приведена принципиальная блок-схема предлагаемого чстройства.

Световой поток, излучаемый объектом 1, проходит через бихромзтический модулятор 2 и поступает на фотореле 3, сигнал с которого подается на измерительную цепь усгройства. Измерительная цепь содержит реохорд 4 и ряд последовательно включенных с нпм сопротивлений 5, б, 7 и 8, 9, 10. Величины подключенных к реохорду сопротивлений определяются интенсивность о излучаемого объектом 1 светового потока. Этот процесс осуществ..яется автоматически при помощи переключателя 11, которыи переводится в одно из фиксированных положений двигателем 12. Двигатель 12, в свою очередь, поворачивается в зависимости от величины сигнала, поступившего с усилителя 18 прогорционально интенсивности излучения объекта.

Бихроматический модулятор врашастск от синхронного двига1еля 14. Питание устройства осуществляется от блока питания (на чертеже не показанного). № 146538

Предлагаемое устройство позволяет при помо.ци переключателя 11 производить измерения любой температуры в заданном диапазоне без смены светофильтров, а следовательно, и без остановки процесса измерения.

В связи с изложенным предлагаемое устройство найдет широкое применение на практике, особенно там, где процесс измерения протекает непрерывно.

Предмет изобретения

Устройство для переключения температурных диапазонов фотоэлектрических цветовых пирометров по авт. св. № 139106, отл ича ющеес я тем, что, с целью упрощения конструкции пирометра, применен переключатель набора сопротивлений, включенных в измерительную цепь фотоэлектрического пирометра.

LL

Составите.и, описания В. Г. Туфельд

Редактор Е. Г. Манежевв Техред T. П. Курилко Корректор Н. Шпыиева

Подп. к печ. 10Л -62 г Формат бум. 70><108 Объем 0,18 изд, л.

Зак. 4209 Тираж 850 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.
