Реферат



Изобретение относится к подъемнотранспортному оборудованию. Цель - повы- П1ение надежности работы конвейера. На неподвижных направляющих 2 основания конвейера установлена с возможностью возвратно-поступательного перемещения подвижная рама (Р) 3. Последняя выполнена с вертикальными отверстиями 4, в которых установлены с возможностью возвратнопоступательного перемещения копиры (К) 9. На Р 3 с возможностью возвратнопоступательного перемещения вдоль нее установлен ползун (П) 5 с окнами 6 для перемещения Р 3. При этом П 5 связан с приводом возвратно-поступательного перемещения и взаимодействует с К 9 при рабочем ходе Р 3. На основании жестко установлены оси 11, на которых размещены грузовые ролики 10. При перемещении П 5 и Р 3 вправо К 9 взаимодействуют с ролика, и 10 и поднимаются. Поднимаются П 5 и Р 3, которая подхватывает и перемещает груз. В конце рабочего хода К 9 выходят из взаимодействия с роликами 10, П 5 и Р 3 опускаются и Р 3 устанавливает груз на неподвижную Р 1 основания со смещением на щаг. При холостом ходе П 5 смещается влево. Окна 6 открывают отверстия 4 и Р 3 перемещается влево. Ролики 10 взаимодействуют с К 9, которые поднимаются и заходят в окна 6, а Р 3 перемещается по направляющим 2, не задевая груза. 6 ил. (О сл

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ.

РЕСПУБЛИК (5D 4 В 65 б 25 04

Г,, !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4252202/27-03 (22) 28.05.87 (46) 15.03.89. Бюл. № 10. (71) Киевский политехнический институт им. 50-летия Великой Октябрьской социалистической революции (72) В. Н. Давыгора, В, А. Пасечник и И. Б. Дунаев (53) 621.867 (088.8) (56) Авторское свидетельство СССР № 734092, кл. В 65 G 25/04, 1978.

Авторское свидетельство СССР № 1240696, кл. В 65 G 25/04, 1985. (54) ШАГАЮЩИЙ КОНВЕЙЕР (57) Изобретение относится к подъемнотранспортному оборудованию. Цель — — повышение надежности работы конвейера. На неподвижных направляющих 2 основания конвейера установлена с возможностью возвратно-поступательного перемещения подвижная рама (P) 3. Последняя выполнена с вертикальными отверстиями 4, в которых установлены с возможностью возвратнопоступательного перемещения копиры (К) ÄÄSUÄÄ 1465380 А1

9. На P 3 с возможностью возвратнопоступательного перемещения вдоль нее установлен ползун (П) 5 с окнами 6 для перемещения Р 3. При этом П 5 связан с приводом возвратно-поступательного перемещения и взаимодействует с К 9 при рабочем ходе Р 3. На основании жестко установлены оси 11, на которых размещены грузовые ролики 10. При перемещении П 5 и P 3 вправо К 9 взаимодействуют с ролика...и 10 и поднимаются.

Поднимаются П 5 и P 3, которая подхватывает и перемещает груз. В конце рабочего хода К 9 выходят из взаимодействия с роликами 10, П 5 и P 3 опускаются и P 3 устанавливает груз на неподвижную Р 1 основания со смещением на шаг. При холостом ходе П 5 смещается влево. Окна 6 открывают отверстия 4 и P 3 перемещается влево. Ролики 10 взаимодействуют с К 9, которые поднимаются и заходят в окна 6, à P 3 перемещается по направляющим 2, не задевая груза. 6 ил.

1465380

5 !

0 !

Формула изобретения

Изобретение относится к подъемно-транспортному оборудованию и может быть использовано в транспортно-накопительных системах для перемещения и накопления штучных грузов.

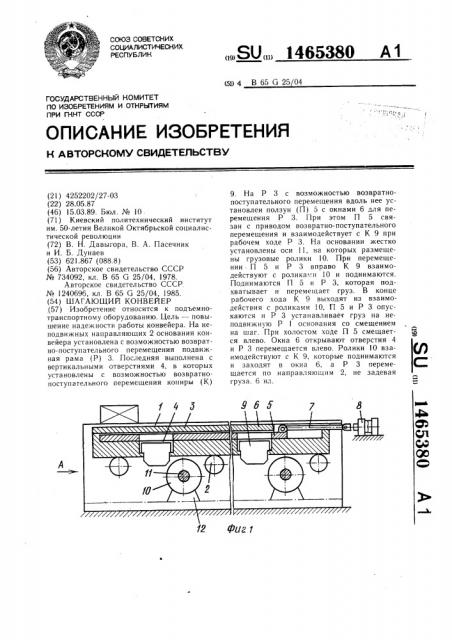

Целью изобретения является повышение надежности работы конвейера. г!а фиг. 1 показан шаговый конвейер, исходное положение; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — шагающий конвейер при выполнении рабочего хода; на фиг. 4 — вид Б на фиг. 3; на фиг. 5 шагающий конвейер в конце рабочего хода; на фиг. 6 — то же, при холостом ходе.

Шагающий конвейер содержит основание, на котором на неподвижной раме 1 смонтированы неподвижные направляющие в виде опорных роликов 2, из которых как минимум один выполнен с подтормаживанием. По опорным роликам 2 установлена с возможностью возвратно-поступательного перемещения подвижная рама 3, которая выполнена с вертикальными отверстиями 4.

Конвейер снабжен ползуном 5 для перемещения подвижной рамы 3, который выполнен с окнами 6 и связан тягой 7 с приводом 8 продольного возвратно-поступательного перемещения конвейера. Ползун 5 установлен на подвижной раме 3 с возможностью возвратно-поступательного перемещения вдоль нее. На подвижной раме 3 размегцены копиры 9. Грузовые ролики 10 установлены на основании на осях 11 с возможностью взаимодействия с копирами 9.

Оси 11 грузовых роликов 10 жестко закреплены на неподвижной раме 1 в опорах 2.

Копиры 9 установлены с возможностью возвратно-поступательного перемещения в вертикальных отверстиях 4 подвижной рамы 3 и в окнах 6 ползуна 5 при .холостом ходе подвижной рамы и взаимодействия с ползуном 5 при ее рабочем ходе.

В исходном положении конвейера подвижная рама 3 опирается на опорные ролики 2, окна 6 в ползуне 5 совпадают с отверстиями 4 в подвижной раме 3, копиры 9 находятся в нижнем положении, а транспортируемый груз опирается на неподвижную раму 1 (фнг. 1 и 2).

Конвейер работает следующим образом.

Ползун 5 смещается вправо внутри подвижной рамы 3. Подвижная рама 3 перемещается вправо, копиры 9 взаимодействуют с грузовыми роликами 10 и поднимаются, при этом поднимается ползун 5, поднимается подвижная рама 3, которая подхватывает и перемещает груз (фиг.

3 и 4) . В конце рабочего хода копиры 9 . выходят из взаимодействия с грузовыми роликами 10, ползун 5 опускается вместе с подвижной рамой 3, которая устанавливает транспортируемый груз на неподвижную раму 1 со смещением на шаг Т по отношению к исходному положению (фиг. 5).

При холостом ходе ползун 5 смещается влево внутри подвижной рамы 3, окна 6 ползуна 5 открывают отверстия 4 подвижной рамы 3. Подвижная рама 3 перемещается влево, копиры 9 взаимодействуют с грузовыми роликами 10 и поднимаются, заходя в окна 6 ползуна 5, при этом подвижная рама 3 перемещается по опорHh1M роликам 2, не задевая транспортируемого груза (фиг. 6).

В конце холостого хода копиры 9 выходят из взаимодействия с грузовыми роликами 10, опускаются в отверстия 4 подвижной рамы 3 и конвейер устанавливается в исходное положение (фиг. 1).

Далее цикл работы конвейера повторяется.

Шагающий конвейер, содержащий установленную с возможностью возвратно-поступательного перемещения по неподвижным направляющим основания,oäíèæíóþ раму, размещенные на подвижной раме копиры, установленные на основании на осях с возможностью взаимодействия с копирами грузовые ролики, и привод возвратно-поступательного перемещения, отличаюи!ийся тем, что, с целью повышения надежности работы конвейера, он снабжен связанным с приводом возвратно-поступательного перемещения ползуном для перемещения подвижной рамы, причем ползун установлен на последней с возможностью возвратно-поступательного перемещения вдоль нее и выполнен с окнами, при этом подвижная рама выполнена с вертикальными отверстиями, а копиры установлены с возможностью возвратно-поступательного перемещения в вертикальных отверстиях подвижной рамы и в окнах ползуна при холостом ходе подвижной рамы и взаимодействия с ползуном при ее рабочем ходе., при этом оси грузовых роликов жестко установлены на основании.
