Изобретение относится к землеройным машинам, в частности к роторным экскаваторам для отрывки траншей. Цель - повышение производительности и надежности работы за счет снижения динамических нагрузок. Рабочее оборудование траншейной машины включает установленный на раме ротор (Р) с размещенными по периферии траверсами с зубьями, лопастные метатели. Последние размещены по обеим сторонам Р. Лопасти метателя имеют прилегакяций к приводному валу винтовой участок 11 и периферийный прямолинейный участок 12, расположенный параллельно валу метателя. На раме установлены съемники грунта 7. С них грунт поступает на метатели. Заполнение их осуществляется равномерно за счет того, что лопасти выполнены по винтовой линии. Это обеспечивает увеличение рабочей зоны. 5 ил. (Л

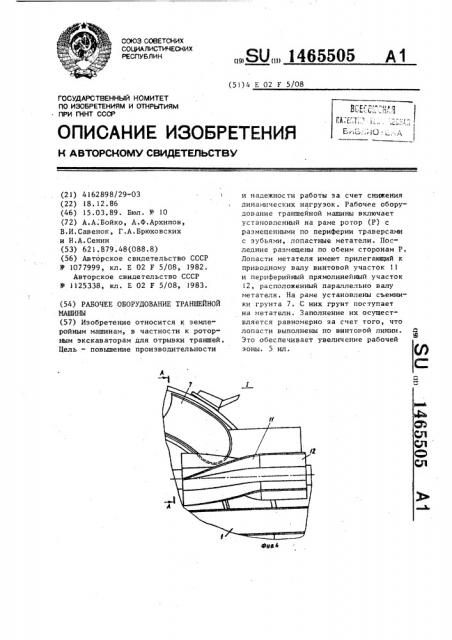

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1465505 А 1 (51) 4 Е 02 F 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4162898/29-03 (22) 18.12.86 (46) 15.03.89. Бюл. Р 10 (72) А.А;Бойко, А.Ф.Архипов, В.И.Савенок, Г.А.Брюховских и Н.А.Сенин (53) 62 1.879.48(088.8) (56) Авторское свидетельство СССР

11 1077999, кл. Е 02 F 5/08, 1982.

Авторское свидетельство СССР

У 1125338, кл. Е 02 F 5/08, 1983. (54) РАБОЧЕЕ ОБОРУДОВАНИЕ ТРАНШЕЙНОЙ

МАШИНЫ (57) Изобретение относится к земперойным машинам, в частности к роторным экскаваторам для отрывки траншей.

Цель — повышение производительности и надежности работы за счет снижения динамических нагрузок. Рабочее оборудование траншейной машины включает установленный на раме ротор (Р) с размещенными по периферии траверсами с зубьями, лопастные метатели. Последние размещены по обеим сторонам P.

Лопасти метателя имеют прилегающий к приводному валу винтовой участок 11 и периферийный прямолинейный участок

12, расположенный параллельно валу метателя. На раме установлены съемники грунта 7. С них грунт поступает на метатели. Заполнение их осуществляется равномерно за счет того, что лопасти выполнены по винтовой линии.

Это обеспечивает увеличение рабочей .зоны. 5 ил.

1465505

Изобретение относится к землеройным машинам, в частности к роторным экскаваторам для отрывки траншей °

Целью изобретения является повыпе5 ние производительности и надежности работы за счет снижения динамических нагрузок.

На фиг,1 изображено предлагаемое оборудование, общий вид; на фиг.2 — 10 то же, вид сбоку; на фиг„3 — то же, вид сверху; на фиг.4 — узел I на фиг 1 на фиг.5 — разрез А"А на фиг.4.

Рабочее оборудование 1зключает ус" тановленные на раме 1 ротор 2 с раэ мещенными по периферии траверсами 3 с зубьями 4, размещенными в карманах, 1 метатели 5 грунта, размещенные по обеим сторонам ротора, имеющие уста" новленные на оси лопасти 6, На раме 20 устано1злены съемники 7 грунта. Ротор.

2 вращается от привода 8, а метатели ! получают вращение от привода 9, На ! раме установлен защитный кожух 10.

Лопасти метателя имеют прилегающий к приводному валу винтовой участок 11 и периферийный прямолинейный участок

12, расположенный параллельно валу метателя.

При движении машины вперед с помо- 30 щью трансмиссии 13 приводится во вращение ротор 2 и разрабатывает грунт зубьями 4, установленными на траверсах 3, Разработанный грунт заполняет пространство между траверсами 3 и диском ротора 2 с обеих сторон и удерживается в этом пространстве в нижней части стенками траншеи, а в верхней — стенками защитного кожу" ха 10. 4О

По выходе грунта из защитного кожуха 10 он поступает на грунтосъемники 7 и перемещается по ним под действием грунта, постоянно поступающего иэ защитного кожуха 10. С грунтосъемников 7 грунт поступает на метатели 5, которые приводятся во вращение редукторами 9. Благодаря тому, что лопасти метателя выполнены по винтовой линии, заполнение мета" теля 5 происходит равномерно и по всей длине лопасти.

Для того, чтобы грунт под действием составляющей силы от центробежных сил не сходил с метателя 5 в сторону, концевая часть лопасти выполнена параллельной продольной оси метателя.

Выполнение части лопасти по винтовой линии позволяет увеличить ее ра-: бочую длину, и часть грунта эа счет угла ее подъема переместится вдоль оси метателя, увеличив таким образом рабочую зону.

Формула и э обретения

Рабочее оборудование траншейной машины, включающее установленный на раме ротор с размещенными по периферии траверсами с зубьями, размещенные по обеим сторонам ротора лопастные метатели, установленные на приводном валу, и закрепленные на раме съемники грунта, о т л и ч а ю щ е— е с я тем, что, с целью повышения производительности и надежности работы за счет снижения динамических нагрузок, каждая лопасть метателей выполнена из прилегающего к валу винтового участка и периферийного прямолинейного участка, расположен" ного параллельно валу метателя.

C !

465505

pQc. Д

1465505
