Способ повышения устойчивости почвы горной выработки

Способ повышения устойчивости почвы горной выработки

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу, а именно к способам повышения устойчивости почвы горных выработок, и позволяет увеличить срок безремонтной эксплуатации выработок. В пробуренные шпуры 1 устанавливают трубчатые анкеры (ТА) 2, размещают в нижней части ТА 2 заряды взрьшчатого вещества (ВВ) и забойку из сыпучего материала. На участке 5 длиной , равной мощности зоны упрочнения , стенки ТА 2 ослабляют перфорированием . Зону упрочнения формируют со стороны действия максимального напряжения в горном массиве ца расстоянии от контура выработки не менее 1/4 приведенного диаметра выработки , а ширину зоны - не менее двух ее диаметров. Взрьшают заряды ВВ, . затем нагнетают тампонажным насосом упрочняющий раствор и устанавливают на ТА 2 стяжные элементы 7. Заряды ВВ взрывают поочередно с замедлением , например 0,15 c cнизy вверх. Причем ТА 2 устанавливают с оставлением над устьем шпура выступающего конца, например, высотой около 0,1 м, на внешнюю резьбу которого навинчивают опорную шайбу. Заряды ВВ и забсйку размещают в ТА 2 на участке ослабления 5. 2 з.п. ф-лы, 3 ил . с (/)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) 01) m 4 Е 21 1) 20/00

8Ж" 01)"Л)Р

ПРЕД;: .;;:; jg".. Ä11

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ . пО изОБРетениям и (лнРцтиям

ПРИ ГКНТ СССР.: (21) 421 7043/23-03 (22) 30.03.87 (46) 15.03.89. Бюл. У 10 (71) Киевский политехнический институт им. 50-летия Великой Октябрьской социалистической революции (72) А.А. Пирский, С.Н. Стовпник, М.А. Выгодин, В.И. Стыцин, В.В ..Евтушенко, М.Т. Кириченко и В.В. Смирнов (53) 622.281 .74(688.8) (56) Авторское свидетельство СССР

Ф 1221373, кл. Е 21 1) 20/00, 1985.

Авторское свидетельство ССС1.

У 1180519, кл. Е 21 D 20/00, 1984 ° . (54) СПОСОБ ПОВЫШЕНИЯ УСТОЙЧИВОСТИ ,ПОЧВЫ ГОРНОЙ ВЫРАБОТКИ (57) Изббретение относится к горному делу, а именно к способам повышения устойчивости почвы горных выработок, и позволяет увеличить срок безремонтной эксплуатации выработок.

В пробуренные шпуры 1 устанавливают трубчатые анкеры (ТА) 2, размещают в нижней части ТА 2 заряды взрывчатого вещества (ВВ) и забойку из сыпучего материала. На участке 5 длиной, равной мощности зоны упрочнения, стенки ТА 2 ослабляют перфорированием. Зону упрочнения формируют со стороны действия максимального напряжения в горном массиве на расстоянии от контура выработки не менее I /4 приведенного диаметра выра» ботки, а ширину зоны — не менее двух ее диаметров. Взрывают заряды ВВ, затем нагнетают тампонажным насосом упрочняющий раствор и устанавливают на ТА 2 стяжные элементы 7. Заряды

ВВ взрывают поочередно с замедлением, например 0,15 с снизу вверх.

Причем ТА 2 устанавливают с оставлением над устьем шпура выступающего конца, например, высотой около 0,1 м, на внешнюю резьбу которого навинчивают опорную шайбу. Заряды ВВ и заt бсйку размещают в ТА 2 на участке ослабления 5. 2 s.ï. ф-лы, 3 ил.! 465592

Изобретение относится к горному делу, а именно к способам повышения устойчивости почвы горных выработок.

Цель изобретения — увеличение срока безремфнтной эксплуатации выработки.

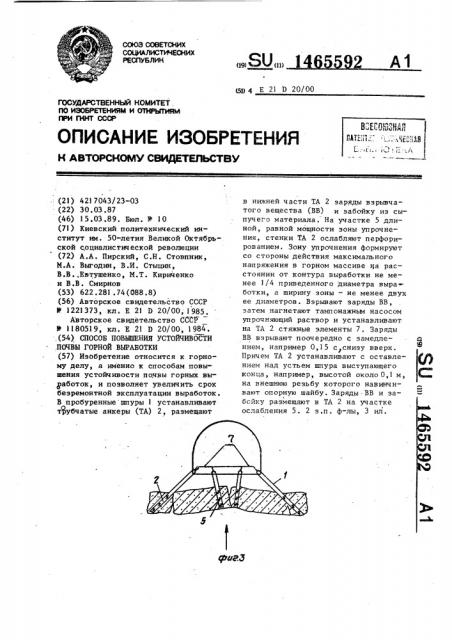

На фиг. 1 изображена схема размещения зарядов взрывчатого вещества 10 в трубчатом анкере; на фиг . 2 — анкер после закрепления его в массиве горных пород, на фиг . 3 — схема создания пластоабразной зоны упрочнения. 15

Технология способа повышения устойчивости почвы выработки заклю а ется в следующем .

Для создания в почве выработки пластообразной эоны упрочнения бу-, 70 рят шпуры 1, устанавливают в них трубчатые анкеры 2, размещают в нижней части последних заряд ВВ 3 и забойку 4 из сыпучего материала. На участке 5 размещения зарядов ВВ

25 длиной, равной мощности зоны упрочнения, .стенки трубчатого анкера 2 ,ослабляют путем перфорирования. Зо ну упрочнения создают со стороны действия максимального напряжения в горном массиве на расстоянии от контура выработки, равном половине мощности ш эоны упрочнения, которую ;принимают не менее половины приве денного диаметра выработки, а ширину зоны — не менее,цвух диаметров вы" работки. По окончании заряжания анкеров производят взрывание зарядов

ВВ 3, затем нагнетают через анкеры, У горный массив упрочняющий раствор 40

6 и соединяют анкеры между собой пь редством стяжных элементов 7. Заряды ВВ 3 взрывают поочередно с замедлением, начиная с заряда, размещенного в нижней части: анкера. 45

Пример. В горной: выработке диаметром 3,6 м, пройденной по породе прочностью 16 МПа, бурят шпуры диаметром 42 мм на глубину 0,5" 3,6+

+ 0,5»3,6)» 0,5 = 2,7 м. На этой глу- 50 бине внутренние концы шпуров располагаютчерез 0,5 2 =1 м (через два радиуса интенсивной трещиноватости от взрывания заряда 0,2 кг ВВ) °

Ширина зоны упрочнения 3,6 2 = 55

7,2 м (два диаметра выработки) .

Количество шпуров равно 7. Анкеры и виде труб диаметром 40 мм, длиной

2,7 м и прорезями на участке 1,8 м с наружной резьбой под опорную шайбу устанавливают в крайние и средние шпуры, оставляя над устьем шпура часть трубы высотой около 0,1 м, на которую навинчивают опорную шайбу.

На глубине шпуров 2,7, 2,0 и 1,4 м размещают заряды 0,2 кг, засыпая промежутки,между ними тампонажным песком. Заряды ВВ взрывают снизу вверх, время замедления между взрывами зарядов составляет около 0,15 с. Затем в каждый шпур при помощи тампонажного насоса нагнетают упрочняющий раствор. После нагнетания на анкерах устанавливают стяжные элементы.

Формула изобретения

1 . Способ повышения устойчивости почвы горной выработки, включающий формирование пластообразной зоны упрочнения путем бурения шпуров в почву, установку в них трубчатых анкеров, размещение зарядов взрывчатого вещества и. забойки,взрывание зарядов ВВ и нагнетание упрочняющего раствора через анкеры в горный массив,о т л и ч а ю щ и йс я тем, что, с целью увеличения срока безремонтной эксплуатации выработки, пластообразную зону упрочкения формируют со стороны действия максимального напряжения в горном массиве на расстоянии от контура выработки не менее 1/4 приведенного диаметра выработки, а ширину зоны— не менее двух диаметров выработки, при этом трубчатые анкеры устанавливают с участками ослабления длиной, равной мощности зоны упрочнения, причем заряды взрывчатого вещества и забойку размещают в анкере на участке ослабления, а после нагнетания упрочняющего раствора анкеры соединяют между собой стяжными элементами.

2. Способ по п. 1, о т л и .ч а юшийся тем, что ослабление анкеров выполняют перфорированием стенок труб.

3. Способпоп. I, о тлич аюшийся тем, что заряды взрывчатого вещества взрывают поочередно с замедлением, начиная с заряда, размещенного в нижней части анкера.

1465592

pu? l
