Способ контроля количества резины на валках каландра

Способ контроля количества резины на валках каландра

Иллюстрации

Показать все

Реферат



Изобретение относится к измери тельной технике и может быть использовано для контроля количества резины на валках каландра. Целью изобретения является расширение технологических возможностей за счет обеспечения контроля в калибровочном и промежуточном зазорах каландра. Цля этого предварительно очищают от резиновой смеси посредстовм ножа 2 участок валка 6. Направляют от источника 1 на валок 7 излучение, которое,последовательно зеркально отразивпшть от валков 7 и 6i попадает на фотодетекторы 3 и 4, расположенные в местах, соответствующих прохождению лучей на уровнях максимально (h) н минимально (hp .допустимого количества резины в зазоре между валками 6 и 7. Регистрируют фотодетекторами 3 и 4 интенсивность излучения, по которому контролируют количество резины. 1 ил. с б (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕО !УБЛИН (19) (Н) (5ц 4 G О! В I I/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР.

К АВТОРСКОМУ СВИДЕ ГЕГИэСТВУ

{61) 1206610 <21) 4262821/24-28 (22) 15.06.87 (46) 15.03.89. Бюл. Ф 10 (71) Ярославский политехнический институт (72) И.П. Померанцев Г,М. Гончаров, В.П. Круглов и Л.А. Глазиков (53) 531.717,088.8) (56) Авторское свидетельство СССР

Ф.1206610, кл, G 01 В ll/06, 1986, (54) СПОСОБ КОНТРОЛЯ КОЛИЧЕСТВА РЕЗИНЫ НА ВАЛКАХ КАЛАНЦРА (57) Изобретение относится к измерительной технике и может быть использовано для контроля количества резины на валках каландра. Целью изобретения является расширение технологических возможностей sa счет обеспечения контроля в калибровочном и промежуточном зазорах каландра, Цля этого предварительно .очищают от резиновой смеси посредстовм ножа 2 участок валка 6. Направляют от источника на валок 7 излучение, которое, последовательно зеркально отразившить от валков 7 и 6, попадает на фотодетекторы 3 и 4, расположенные в местах, соответствующих прохождению лучей на уровнях максимально (h ) и минимальй но {h )) .допустимого количества резины в зазоре между валками 6 и 7, Регистрируют фотодетекторами 3 и 4 ине теысивность излучения, по которому контролируют количество резины. ил.

1465693

Формула изобретения

Способ контроля количества резины на валках каландра по авт,св.

9 1206610, отличающийся тем, что, с целью расширения технологических возможностей, перед направлением излучения на валок удаляют резину с его участка, а излучение направляют со стороны валка, охватываемого резиной.

Составитель В. Бахтин

Редактор Ю, Середа Техред Л.Сердюкова Корректор 11. Пожо

Тираж 683

Заказ 932/40

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Изобретение относится к измерительной технике и может быть использовано для контроля количества резины на валках каландра.

Целью изобретения является расширение технологических. возможностей путем обеспечения возможности контроля в калибровочном и промежуточном зазорах. t0

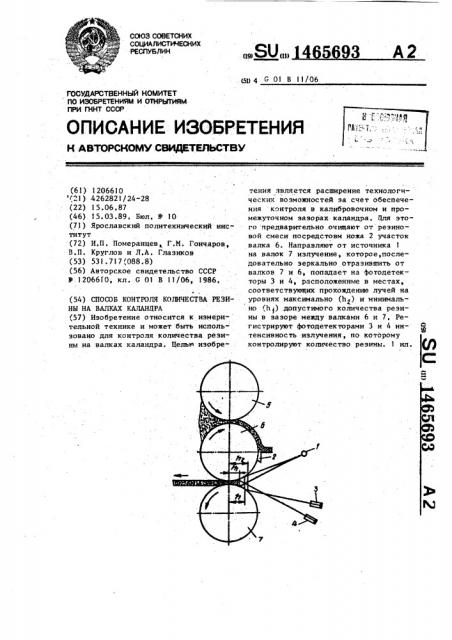

На чертеже схематично представлено устройство для реализации предлагаемого способа.

Устройство содержит протяженный источник 1 излучения, нож .2 для ос- 15 вобождения участка каландра от резиновой смеси, фотодетекторы 3 и 4, расположенные по ходу лучей, зеркально отраженных последовательно от обоих валков каландра и соответствую->О щих максимальному hg и минимальному

h1 уровням резины, позициями 5-7 обозначены валки трехвалкового каландра.

Способ осуществляют следующим об- 25

pRS0M °

Цля определения количества резины в калибрующем зазоре между валками 6 й. 7 трехвалкового каландра участок валка 6, поверхность которого нахо- 30 дится в контакте с резиновой смесью, посредством ножа 2 освобождают от резины и направляют излучение от протяженного источника 1 на валок 7 каландра. Последовательно отразившись от валков 7 и 6, излучение попадает на фотодетекторы 3 и 4, посредством, которых регистрируют интенсивность отраженного излучения, фотодетекторы

3 и 4 ориентированы таким образом, что регистрируют интенсивности тех частей отраженного излучения, которые распространяются на уровнях максимального h и минимального h колиf чества резины на валках каландра.

По величине зарегистрированного излучения судят о количестве резины на валках каландра,
