Реферат



Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики, где требуется получение импульсов большой длительности при работе в условиях интенсивных помех. .Целью изобретения является повьшение длительности выходных импульсов, регулируемых в широком диапазоне при сохранении помехоустойчивости. Устройство содержит нормально запертый в ждущем режиме транзистор (Т) 1 и нормально открытый и введенный в ждущем режиме в насьпцение Т 2. Эмиттерная связь этих транзисторов осуществляется резистором 3, а коллекторно-базовая - ко}вденсатором 4, время заряда которого определяет длительность импульса мультивибратора. Источник постоянного тока для питания базовой цепи собран на Т 10 и термостабилизированном Т 11, содержащем в своей цепи управления составной транзистор. Применение составного транзистора позволяет уменьшить сопротивление токоограничивающего резистора 14 и резистора 15, используемого для регулировки длительности импульса, и дает возможность регулировать в широком диапазоне длительность импульса мультивибратора, обеспечивая при этом его стабильность и помехоустойчивость . 1 ил. (Л 4; О) сд со 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU„, 4 5937 А1 ц1) 4 Н 03 K 3/28

О ИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3981279/24-21 (22) 26.11.87 (46) 15.03.89. Бюп. Ф 10 (71) Ленинградский политехнический институт им. М.И.Калинина . (?2) Ю.Л.Нейман и A.Â.Êóçíåöîâ (53) 621.318 (088.8) (56) Авторское свидетельство СССР

1075379А, кл. H 03 К 3/281, 1982.

Проектирование радиоэлектронных устройств на интегральных микросхемах. Под ред. Шаца С.Я. М.: Советское рацио, 1976, с. t5-17, Степаненко И.П. Основы теории .транзисторов и транзисторных схем.

М,-Л.: Госэнергоиздат, 1963, с. 309, рис. 18-1. (54) МУЛЬТИВИБРЛТОР (57) Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики, где требуется получение импульсов большой дпительности при работе в условиях интенсивных помех..Целью изобретения является повышение длительности выходных импульсов, регулируемых в широком диапазоне при сохранении помехоустойчивости. Устройство содержит нормально запертый в ждущем режиме транзистор (Т) 1 и нормальна открытый и введенный в ждущем режиме в насыщение Т 2. Эмиттерная связь этих транзисторов осуществляется резистором 3, а коллекторно-базовая конденсатором 4, время заряда которого определяет длительность импульса мультивибратора. Источник постоянного тока для питания базовой цепи собран на Т 10 и термостабилизировапном Т 11, содержащем в своей цепи управления составной транзистор.

Применение составного транзистора— позволяет уменьшить сопротивление токоограничивающего резистора 14 и резистора 15, используемого для регулировки длительности импульса, и дает возможность регулировать в ш».роком диапазоне длительность импульса мультивибратора, обеспечивая при этом его стабильность и помехоустойчивость. 1 ил.

1(36 >937

И 3()бретpll«< ()тво(HT(.и к ) fl(. E< P и може T 1»айти п»)илlеll е»п»<. B устройствах автоматики,, где требуется 1

5 тс »и H()còè при работе в условиях инТЕ!»(.«13НЬ»Х ПОМЕХ °

Цел».н) изобретения является увеличение длит<.л».»»ост»» выходногU импу»п>са, р< гулируемой н широком диа3 ! паз<)не при соо»»»о»»»е»(»<»» пол»ехоус— тойчивости.

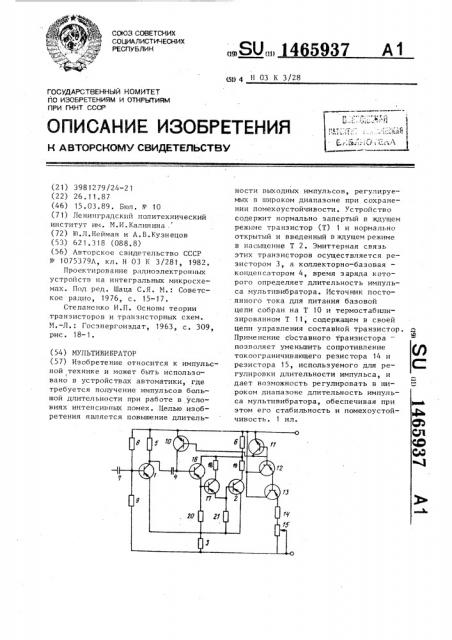

На чертеже,цана при»»3»»»п>»альная электрическая схема ()письп)аемогo . мультивнбра тора..

Устройство содержит нормально за 3пертый н жду»»»<)м реж»»ме транзистор 1, и нормально < крыть»й и ))веденный в жду»цем режиме в насьицепие трав зи с( тор 2. Эмит E < p»»asl связь этих транзисторо»3 осуществляется резистором

3, а коллекторно-базовая — конденсаторол» 4. Время разряда этого конденсатора определяет длительность импульc<3 му)»ьтивибратор». Резисторы

5 и б явля»отся коллекторными нагрузIИЧЕЛ» ВЬ»ХОДI»О»» импульс снимается с коллекторной на?О и регулируемой в широких пределах длительности импульса мультивибратогрузки нормально открытого тран.)истора. Через конденсатор 7 подается 30 з апуска»ощий импульс, от»п»рающий нормально запертый трап IHc T()p, Эапертое состояние этого транзистора в ждущем рех<1»л»е обеспечивается благодаря тому, что напряжение смещения на его базе, задаваемое резис торами 8, 9, меньше падения напряжения на резисторе эмиттерной обратной

1 связи, через который протекает ток открытого в этом режиме второго тран-40 зистора.

Питание базовой цепи нормально насьиценного н ждущем режиме транзистора осуществляется не через резистор подклк)Пенный к источнику пита 45 ния, а от источника постоянного тока (ИПТ), собранного на транзисторе 10 и термостабилизированного транзистором 11, содержащего в своей цепи управления составной транзистор на

50 транзисторах 12 и 13, применение которого н схеме позволяет уменьшить сопротивление токоограничивающего резистора 14 и резистора 15, используемого для регулировки длительности

55 импульса. В результате этого появляется возможность получения большой

pa при у(>1(11)ии Обе с»>еченllя с Га()3» 11,— ности и помехоуетойчиво(ти.

В данной схеме целесообразш»м является использование транзисторон

16, 17, которые совместно с нормально открытым в ждущем режиме транзистором 2 образуют составной т»>аl»зистор. Этот составной транзистор применен здесь для увеличе)»ия коэффициента передачи по току, что позволяет при малом токе управления от ИПТ, необходимом д»»я получения большой длительности импульса, обеспечить ввод нормально открытого транзистора с насьпцением при небольших значениях сопротивления его коллек торной нагрузки. Это повьпиает помехоустойчивость и нагрузочную способно(.ть мультивибратора. Рези< торы 18, 19 использу»отся для обеспечения введения в насьицение каждого из транзи<— торов составного транзистора, а резисторы 20, 21 — для обеспечения их надежного запирания на время длительности импульса, Термостабилизированный 1»сточник постоянного тока позволяет получит» вместо экспоненциальной п«лообразную форму напряжения при разряде конденсатора, что обеспечивает большую стабильность длительности импульса, особенно н условиях интенсивных помех, а но-вторых (и это самое главное), применение ИПТ позволило без каких-либо дополнительных источников питания ввести в схему трансформатор постоянного тока, собранный на составном транзисторе, который дает »зозможность существенно уменьшить значение сопротивления резистора,, регулирующего длительность импульса, и в резупьтате увеличить помехоустойчивость схемы.

Использование составного транзистора в качестве трансформатора постоянного тока оказывается возможным благодаря тому, что его входной и выходной токи отличаются приблизительно в р,, p . раз, где,, р(.,— коэффициенты передачи по току транзисторов 12 и 13. Нестандартность реи)ения хара1<Теризуется еще и тем обстоятельством„ что в рассматриваемой схеме входным управля»(ицим током, которым регулируется потенциометром

15, является ток эмиттера, а выходным (управляющим) — ток базы. Это и позволяет уменьшить сопротивле! 1465 37 нше Г!О е !! !!!!ометр;!, ре гy!! и p) !Oùe го входной ток.

Мультивибратор работает следующим образом.

Составитель Г.Крапива

Техред Л.Сердюкова Корректор Л.Патай

Редактор Л.Маковская

Заказ 953/52 Тираж 879 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

В ждущем режиме транзистор 1 заперт, а составной транзистор 16, 17 открыт (за счет падения напряжения на резисторе 3). При поступлении запускающего импульса отрицательной полярности открывается транзистор 1 формируется передний фронт импульса благодаря наличию положительной обратной связи, образованной коллектор-15 но-базовой связью транзисторов 1 и

2, 16, 17 через конденсатор 4 и эмиттерной связи этих же транзисторов через резистор 3. В результате включения положительной обратной связи при выполнении условий самовозбуждения мультивибратор быстро переходит в другое состояние, при котором транзистор 1 оказывается открытым, а транзистор 2, 16, 17 за- . 25 крытым. Конденсатор 4 оказывается при этом подсоединенным "плюсом" к базе составного транзистора, а "минусом" — к его эмиттеру. В этом состоянии мультивибратор не может на- 30 ходиться сколь угодно долго, так как конденсатор 4 перезаряжается по .цепи "минус" источника питания—

ИПТ вЂ” конденсатор 4- — открытый транзистор 2 — резистор 3 — "плюс" источника питания. Продолжительность перезарядки конденсатора 4 регулируется током ИПТ, который в свою очередь задается потенциометром 15.

Во время перезарядки конденсатора 4 формируется вершина выходного импульса. При перезарядке составной транзистор открывается и начинают выполняться условия самовозбуждения, что приводит к быстрому переходу мультивибратора в исходное состояние, т.е. в ждущий режим. При этом формируется задний срез выходного импульса. формула изобретения

Мультивибратор, содержащий два транзистора с коллекторными нагрузками, времязадающий конденсатор в цепи коллекторно-базовой связи, источник тока в цепи заряда времяэадающего конденсатора, о т л и ч а юшийся тем, что, с целью увеличения длительности выходного импульса, регулируемой в широком диапазоне при сохранении помехоустойчивости, в него введен преобразователь тока на транзисторе, эмиттер которого через потенциометр соединен с одной шиной питания, коллектор подключен к другой шине питания, база соединена с входом управления источника тока.
