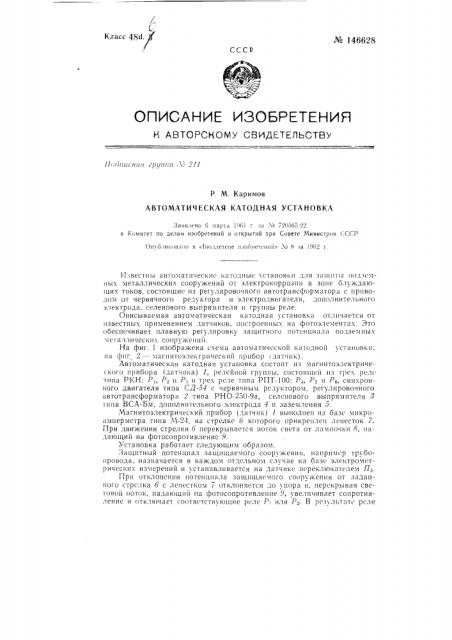

С

Класс 484, № 146628 ссср

ОПИСАНИК ИЗОБРКТКНИЯ

Ы АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11 1 /пист!и l рр!1ннп,) о11

P. М. Каримов

АВТОМА1 ИЧЕСКАЯ КАТОДНАЯ УСТАНОВКА

Заявлено 6 з!а!!та i!)6! ". за ¹ 72!!565, 2о в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликов;Ilio в «!бюллетене изобретений» ¹ 6 за .!6л г.

Известны автол! а1 н чески с ка!1 о.!н ыс 13 нонки д 1 я зсlillll11>! llO:(земны:с металлическими сооружений от электрокоррозии в зоне блужда!о-! цих токов, состоящие из регулировочного автотрансформатора с приводом от червячного редуктора и электродвигателя, дополнительного электрода, селенового выпрямителя и группы реле.

Описываемая автоматическая катодная установка огличается от известны применением датчиков, построенными на фотоэлемента, Это обеспечивает плавную регулировку защитного потенциала подземн!!.с металл!ичсски сооружений.

На фиг. 1 изображена схема автоматической катодной установки.. на фпг 2 — магнптоэлектричсский прибор, датчик).

Автоматическая катодная установка состоит из магнитоэлектрического прибора (датчика) 1, релейной группы, состоящей из тре рслс типа РКН; 1 !, Рд и Р, и трек реле типа РПТ-100; Р,, Р; и Ра, синкронного двигателя типа СД-54 с червячным редуктором, регулировочного автотрансформатора 2 типа PHO-250-9а, селснового выпрямителя 3 ! ипа ВСА-Бм, дополнительного электрода 4 и заземления 5.

Магнитоэлектрический прибор (датчик) 1 выполнен на базе микроамперметра типа Ч-24, на стрелке 6 которого прикреплен лепесток Т.

При движении стрелки 6 перекрывается поток света от лампочки о, падающий на фотосопротивленис 9.

Установка работает следующим образом, Защитный потенциал защищаемого сооружения, напримср трубопровода, назначается в каждом отдельном случае на базе электромстрическик измсрений и устанавливается на датчике переключателем Пз-.

При отклонении потенциала защищаемого сооружения от заданного стрелка 6 с лепестком 7 отклоняется до упора и, перекрывая световой поток, нада!ющий на фотосопротивление 9, увеличивает сопротивление и отключает соотвстствующие реле Р! или Рд. В результате реле

Р пли Р своими контактами включают цепь питания реле Р, или P-. которые в свою очередь включают двигатель СД-54 вправо или влево.

Двигатель СД-54 через червячный редуктор передвигает подвижный контакт автотрансформатора, который изменяет напряжение на выходе автотрансформатора и на выходе селенового выпрямителя. Потенциал, приложенный от выпрямителя на трубу, изменяет положение стрелки датчика (стрелка становится в среднее положение между фотосопротивлениями).

Реле Р, или Р, срабатывают и размыкают своими контактами цспп реле Р, и Pg, которые отключают двигатель СД-54, и HB выходе установки устанавливается необходимое напряжение. При изменении потенциала сооружения относительно земли процесс будет повторяться.

Реле Р; вместе с реле Р, служат для отключения станции в случае, если лампочка 8 датчика перегорит, а также для подачи сигнала диспетчеру о неисправности установки.

Институт НИИтранснефть Башкирского совнархоза отмечает, что предлагаемая автоматическая катодная установка заслуживает внимания и может быть рекомендована к внедрению.

Предмет изобретения

Автоматическая катодная установка для защиты подземных металлических сооружений от электрокоррозии в зоне блуждающих токов, состоящая из регулировочного автотрансформатора с приводом от червячного редуктора и мотора, дополнительного электрода, селенового выпрямителя и группы реле, о т л ич а ю щ а я с я тем, что, с целью достижения плавной регулировки защитного потенциала подземных металлических сооружений, установка снабжена магнитоэлектрическим прибором с фотосопротивлениями с заслонкой для перекрывания одного из фотосопротивлений.
