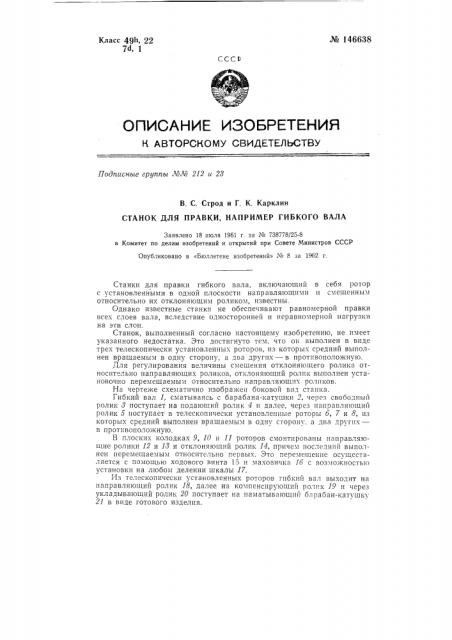

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписные группы №№ 212 и 28

В. С. Строд и Г. К. Карклин

СТАНОК ДЛЯ ПРАВКИ, НАПРИМЕР ГИБКОГО ВАЛА

Заявлено 18 июля 1961 г, за № 738778/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 8 за 1962 r, Станки для правки гибкого вала, включающий в себя ротор с установленными в одной плоскости направляющими и смещенным относительно их отклоняющим роликом, известны.

Однако известные станки не обеспечивают равномерной правки всех слоев вала, вследствие односторонней и неравномерной нагрузки н а эти сл он.

Станок, выполненный согласно настоящему изобретению, не имеет указанного недостатка. Это достигнуто тем. что он выполнен в виде трех телескопически установленных роторов, пз которых средний выполнен вращаемым в одну сторону, а два других — в противоположную.

Для регулирования величины смещения отклоняющего ролика относительно направляющих роликов, отклоняющий ролик выполнен установочно перемещаемым относительно направляющих роликов.

На чертеже схематично изображен боковой впд станка.

Гибкий вал 1, сматываясь с барабана-катушки 2, через свободный ролик 8 поступает на подающий ролик 4 и далее, через направляющий ролик 5 поступает в телескопически установленные роторы 6, 7 и 8, из которых средний выполнен вращаемым в одну сторону. а два другпх— в противоположную.

В плоских колодках 9, 10 и 11 роторов смонтированы направляющие ролики 12 и 18 и отклоняющий ролик 14, причем последний выполнен перемещаемым относительно первых. Это перемещение осуществляется с помощью ходового винта 15 и маховичка 16 с возможность|о установки на любом делении шкалы 17.

Из телескопически установленных роторов гибкий вал выходит на направляющий ролик 18, далее на компенсирующий ролик 19 и через укладывающий ролик 20 поступает на наматывающий б",ðàáàí-катушку

21 в виде готового изделия. № 14бб38

Привод осуществляется от электродвигателя 22 посредством ременной передачи 28 и промежуточного шестеренчатого вала. 24.

Технический эффект от реализации изобретения заключается в повышении качества изделий, обрабатываемых станком.

По заключению совнархоза Латвийской ССР, а также Рижского завода «Автоэлектроприбор» новый станок повышает качество обрабатываемых им гибких валов, в частности, повышает их долговечность в эксплуатации.

Предмет изобретения

1. Станок для правки, например, гибкого вала, включающий ротор с установленными в одной плоскости направляющими и смещенного относительно их отклоняющим роликам, о тл ич а ющи и ся тем, что, с целью обеспечения равномерной правки всех слоев гибкого, например, вала, он выполнен в виде трех телескопически установленных роторов, из которых средний выполнен вращаемым в одну сторону, а два других — в противоположную.

2. Станок по п. 1, от л и ч а ю щи и с я тем, что, с целью регулирования величины смещения отклоняющего ролика относительно направляющих роликов, отклоняющий ролик выполнен установочно перемещаемым относительно направляющих роликов. № 14б638
