Ж 146641

Класс 49b 5в5

42К, 10oi

СССV

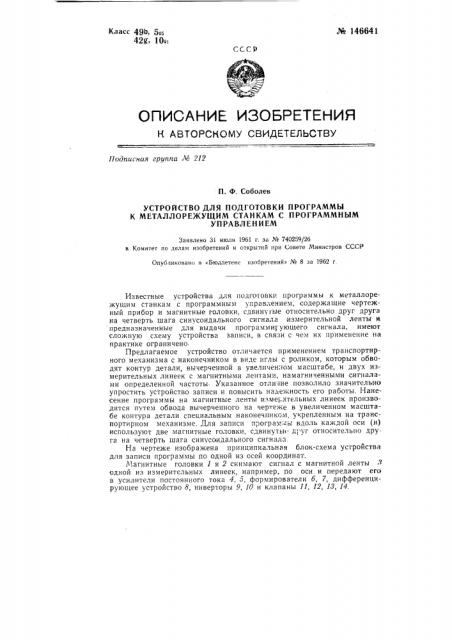

ОПИСАНИЕ ИЗОБРЕТ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грцппа М 212

П. Ф. Соболев

УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ ПРОГРАММЫ

К МЕТАЛЛОРЕЖУЩИМ СТАНКАМ С ПРОГРАММНЫМ

УПРАВЛЕНИЕМ

Заявлено 31 июля 1961 г. за N» 740259/26 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 8 за 1962 r.

Известные устройства для подготовки программы к металлорежущим станкам с программным управлением, содержащие чертежный прибор и магнитные головки, сдвинугые относительно друг друга на четверть шага синусоидального сигнала измерительной ленты и предназначенные для выдачи программи1ующего сигнала, имеют сложную схему устройства записи, в связи с чем их применение на практике ограничено

Предлагаемое устройство отличается применением транспортирного механизма с наконечником в виде иглы с роликом, которым обводят контур детали, вычерченной в увеличенном масштабе, и двух измерительных линеек с магнитными лентами, намагниченными сигналами определенной частоты. Указанное отличие позволило значительно упростить устройство записи и повысить надежность его работы. Нанесение программы на магнитные ленты измерительных линеек производится путем обвода вычерченного на чертеже в увеличенном масштабе контура детали специальным наконечником, укрепленным на транспортирном механизме, Для записи програм;ио. вдоль каждой оси (и) используют две магнитные головки, сдвинуты<. д; уг относительно друга на четверть шага синусоидального сигнала.

На чертеже изображена принципиальная блок-схема устройства для записи программы по одной из осей координат.

Магнитные головки 1 и 2 снимают сигнал с магнитной ленты Л одной из измерительных линеек, например, по оси и передают его в усилители постоянного тока 4, 5, формирователи 6, 7, дифференцирующее устройство 8, инверторы 9, 10 и клапаны 11, 12, 18, 14, № 146641

Накопления импульсов, записанных программой для движения исполнительного органа вперед, происходят в опоре 15, а назад— в блоке 1б. Выдача сигналов вперед и назад осуществляется также отдельными магнитными головками вперед — головкой 17 и назад — головкой 18.

Чертеж обрабатываемой детали вычерчивается в увеличенном масштабе для того, чтобы исключить влияние ручной обводки контура на точность записи. Та с, например, при увеличении масштаба чертежа в десять раз необходимо применять измерительные линейки с плогкостью сигналов в десять раз меньшей, чем при обводке контура детали, вычерченного в натуральную величину. При такой за пион программы обработка дета ей будет производиться повышенной точности.

В заключении промышленности отмечается, что предлагаемое устройство может найти широкое применение для составления программы к металлорежущим станкам с программным управлением.

Предмет изобретения

Устройство для подготовки программы к металлорежущим станкам с программным управлением, содержащее чертежный прибор и магнитные головки, сдвинутые относительно друг друга на четверть шага синусоидального сигнала измерительной ленты и предназначенные для выдачи программирующего сигнала, отличающееся тем, что, с целью упрощения устройства записи, в нем применены транспортирный механизм с накопечником, например, в виде иглы с роликом, предназначенный для обчодки контура детали, вычерченной в увеличенном масштабе, и измеригельные линейки с намагниченными определенной частотой магнитными лентами. № 146641

Составитель описания В. Г. Гуфельд

Редактор Е. Г. Маиежева

Типография ЦБТИ, Москва, Петровка, 14.

Лодп. к печ. 25.IV-62 г.

Зак. 4171

ЦБТИ Комитета по делам

Москва

Техред Т. П. Курилко Корректор П. А. Евдокимов

Формат бум. 70Х108 / 6 Объем 0,26 изд. л.

Тираж 1100 Цена 4 коп. изобретений и открытий при Совете Министров СССР

Центр, М. Черкасский пер., д. 2/6.
